縦長の表示窓
最小可視領域51.00 × 71.40 mmと背面ガラス外形57.00 × 73.80 mmを、筐体の開口に照らして確認してください。
製品を探す正面図
製品を回転・拡大して確認できます。ご操作時に読み込みます。

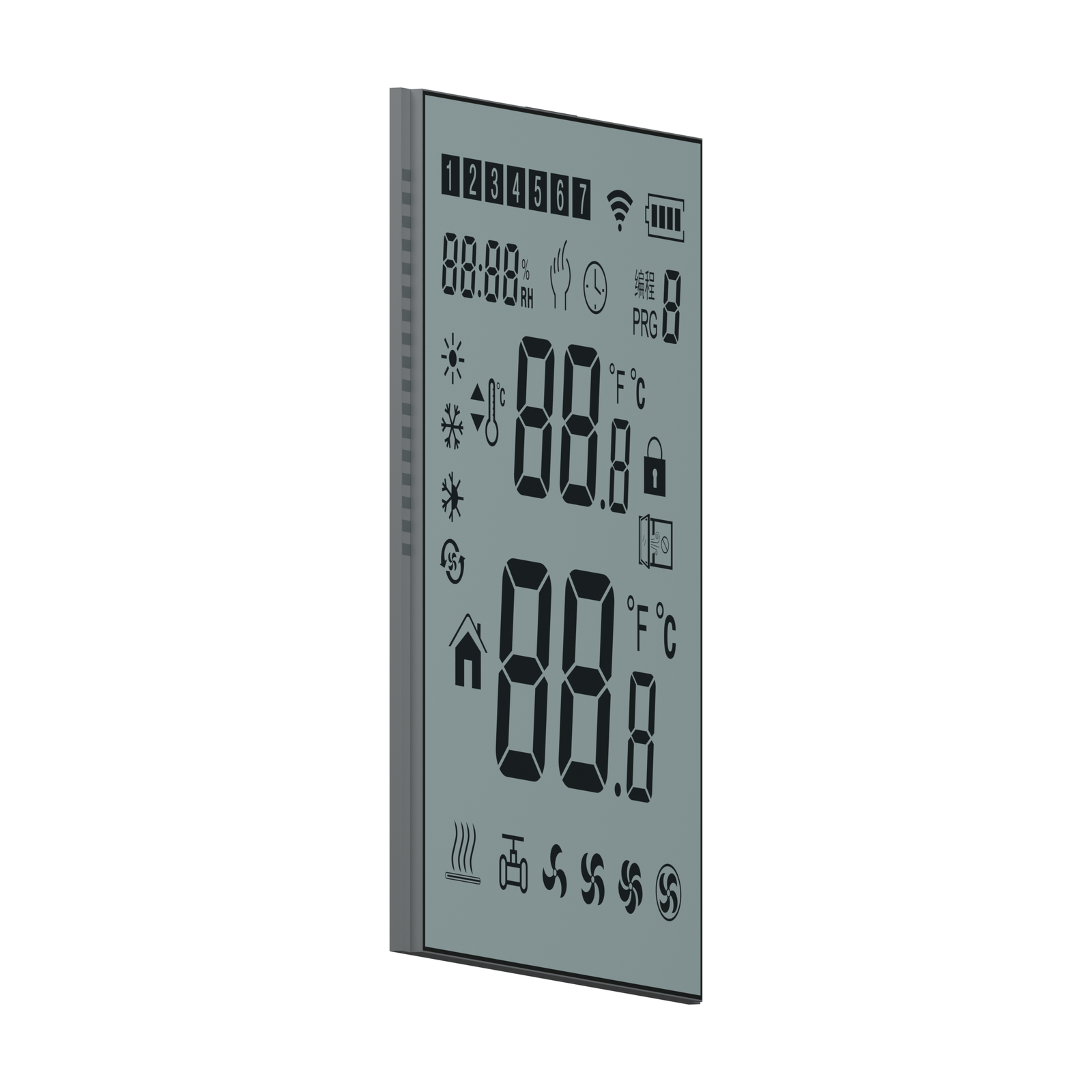

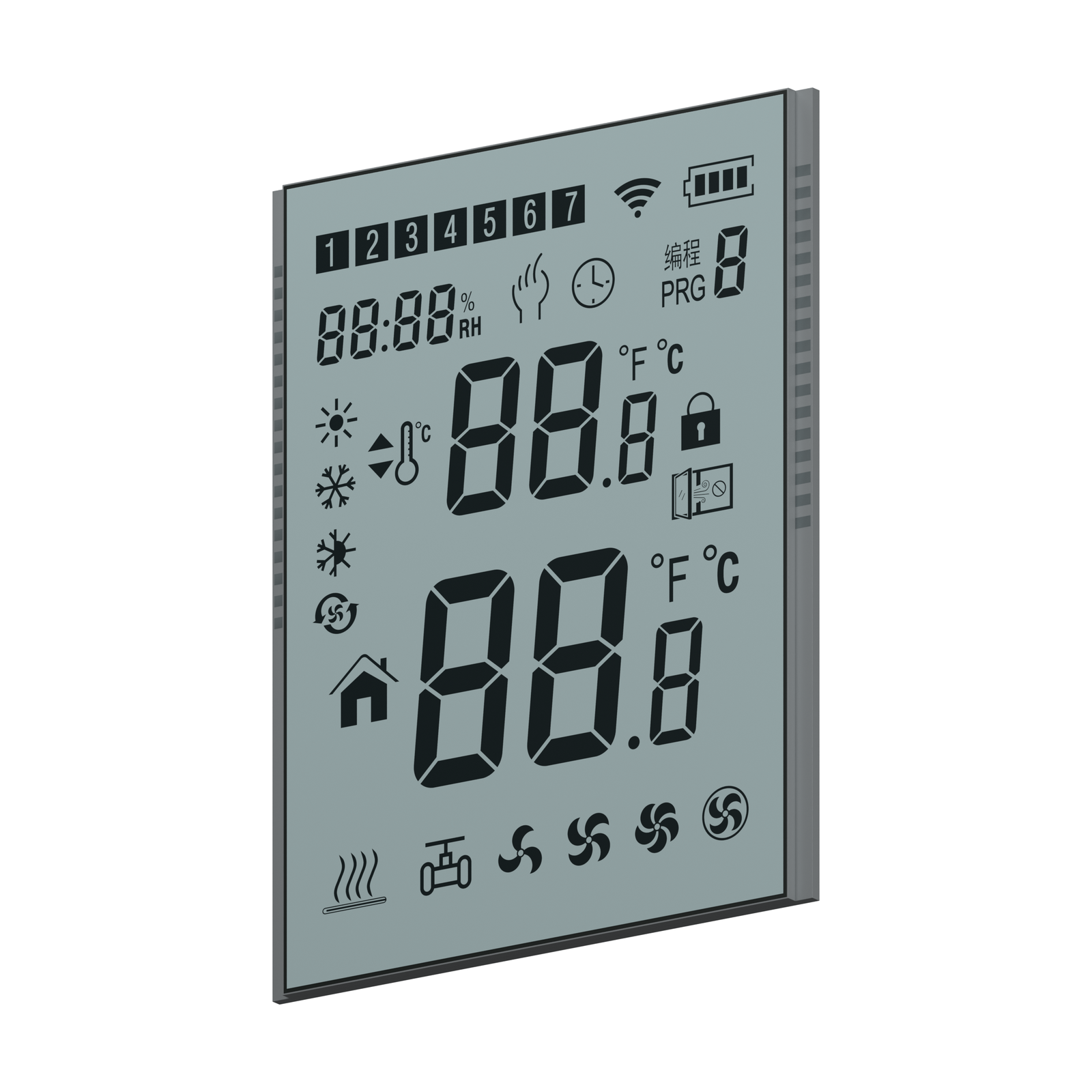

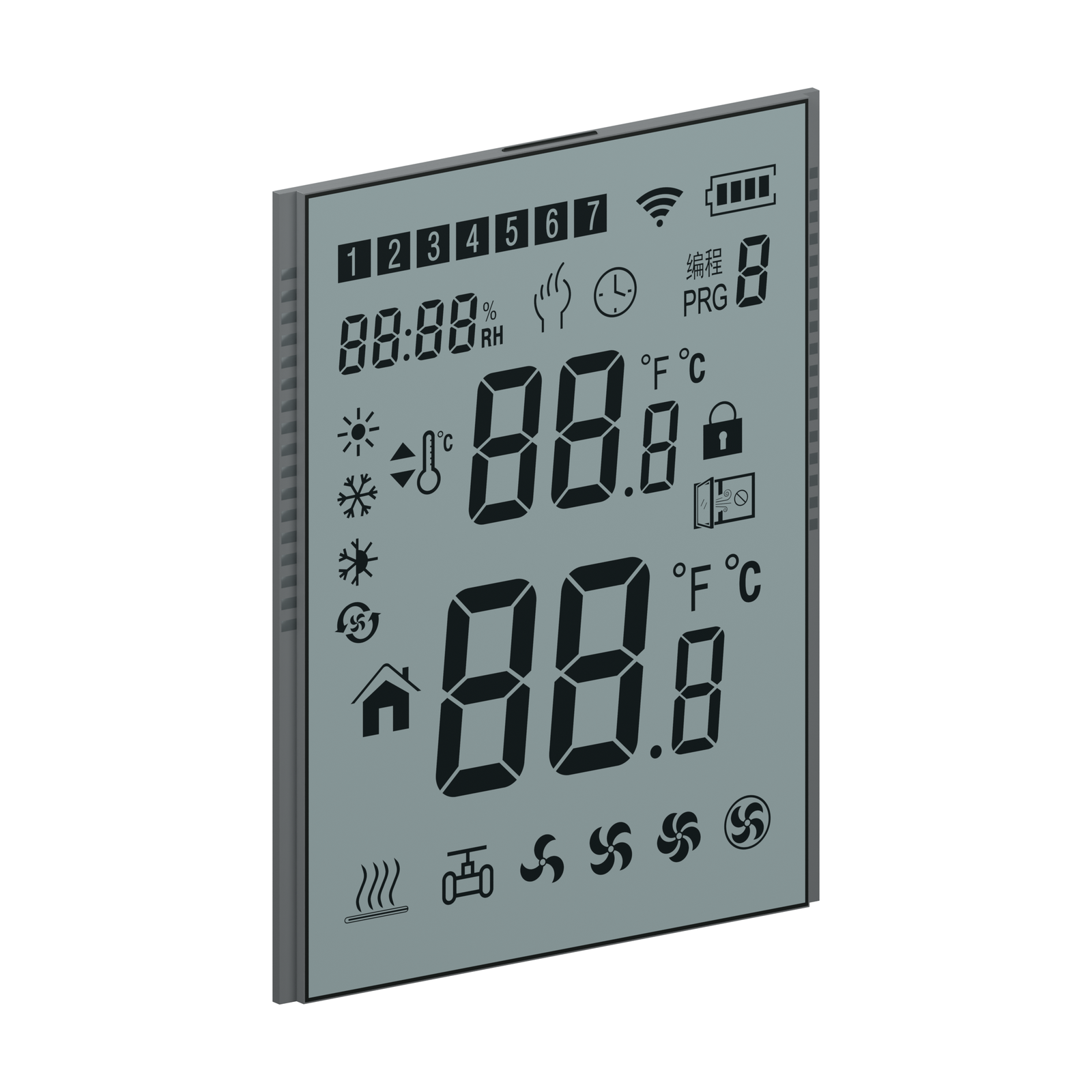

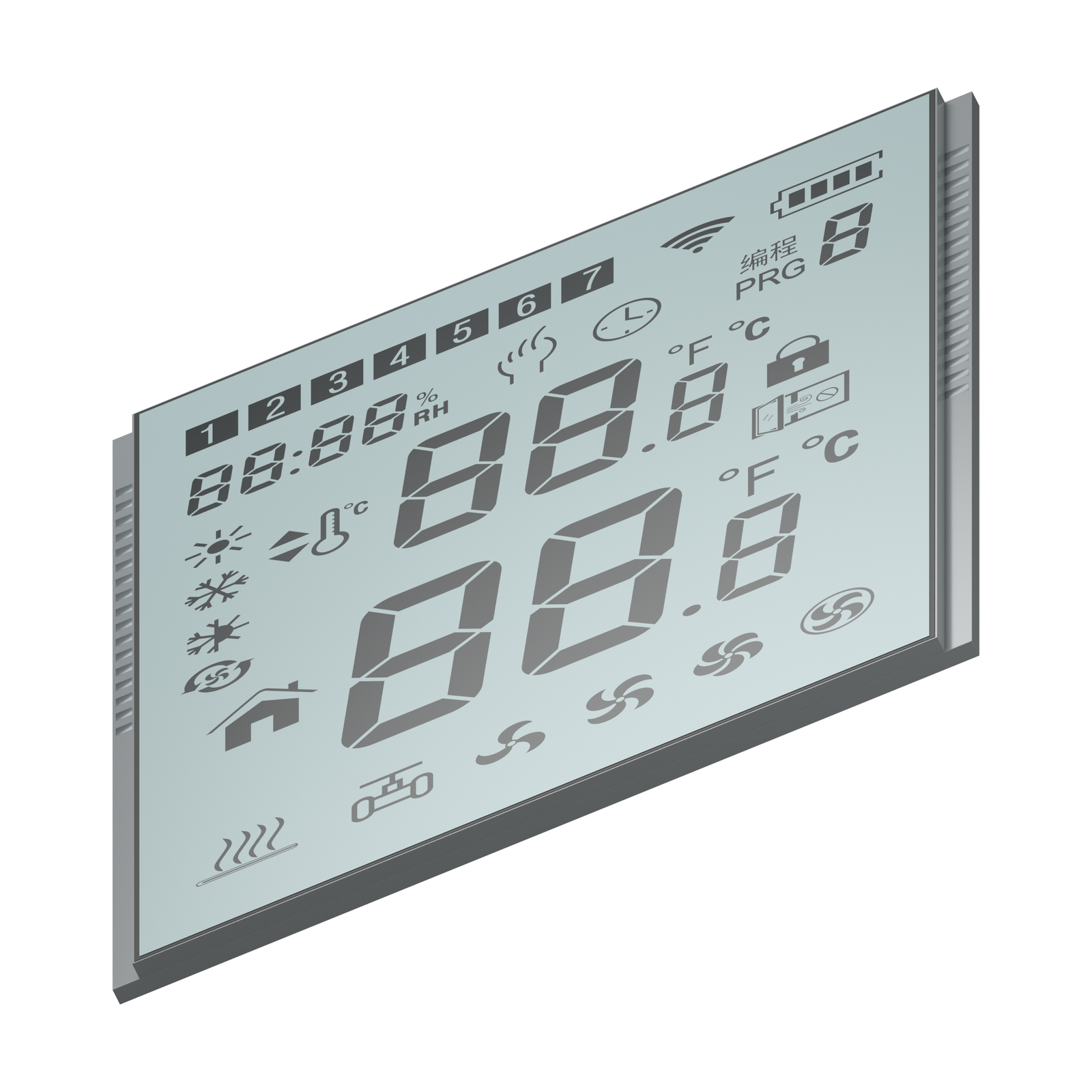

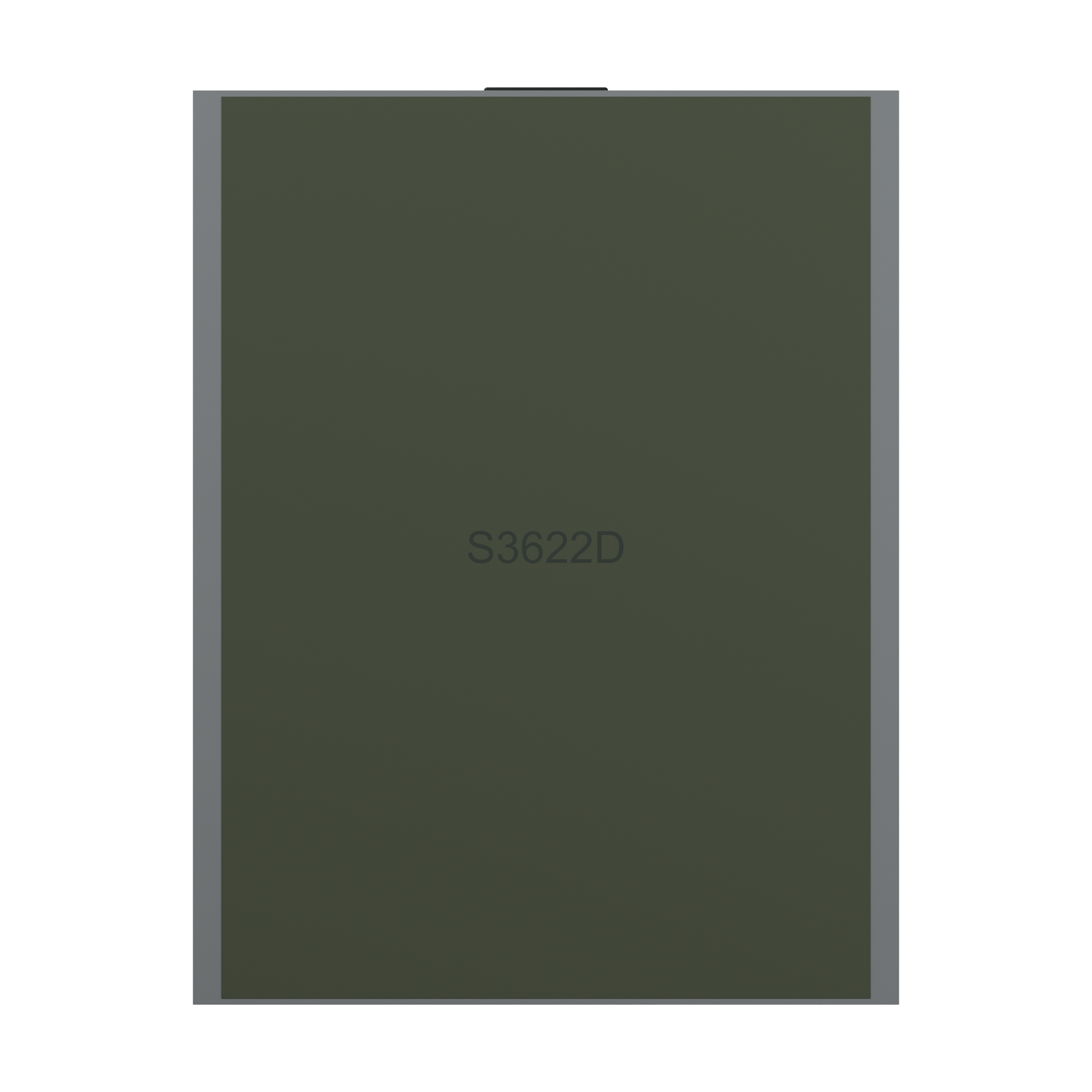

S3622Dの正面レンダリング。表示図柄とガラス外形を示しています。材質と細かな形状はOEMプロジェクトの視覚的な参考情報です。
OEMディスプレイの参考モデル
S3622D
曜日・スケジュール欄を備えた縦長TNサーモスタット用ディスプレイ
S3622Dは、大きな数値欄を二つ、曜日枠、タイマー情報、暖房・冷房・ファンのシンボルを備えた縦長のTNポジ型セグメントLCD参考モデルです。両側にゼブラコネクター用の平坦な接点列があります。
51.00 × 71.40 mm最小可視領域
2.9 VLCD動作電圧
カスタムディスプレイの検討の出発点。
画像、3D形状、記載されたパラメーターはOEM設計の参考情報です。最終的な寸法、電気的要件、光学構成、構造はプロジェクトごとに確認します。
製品動画
製品の短い動画です。再生ボタンを押すと再生が始まります。
01 / 参考構成
基本条件から始めましょう。
LCDプロジェクトをご相談いただくための参考構成です。最終仕様はプロジェクトごとの確認を経て決定します。
| 参考モデル | S3622D |
|---|---|
| 表示モード | TN、ポジ型 |
| 背面ガラスの幅 × 高さ | 57.00 ± 0.20 × 73.80 ± 0.20 mm |
| 前面ガラスの幅 × 高さ | 53.40 ± 0.20 × 73.80 ± 0.20 mm |
| 最小可視領域 | 51.00 × 71.40 mm |
| 接点ピッチ | 2.00 mm |
| 接続 | 側面ガラス接点を使うゼブラコネクター |
| LCD動作電圧 | 2.9 V |
| 駆動条件 | 1/4デューティ 1/3バイアス |
| フレーム周波数 | 64 Hz |
| 視認方向 | 12時方向 |
| 背面偏光板 | 透過型、粘着層付き |
| 前面偏光板 | 透過型、粘着層付き |
| 動作温度 | −20 °C～+70 °C |
| 保存温度 | −30 °C～+80 °C |
02 / OEM設計
製品に合うディスプレイへ。
要件をお知らせください。お客様と一緒に構成を検討します。
ゼブラコネクター用接点列
両側の2.00 mmピッチの平坦な接点列について、PCBとの位置合わせやコネクターの圧縮を含めて検討してください。
スケジュールの表示図柄
必要な曜日枠、タイマー欄、モード表示を確認してください。アイコンだけで、時計・無線・センシング用電子回路の内蔵が示されるわけではありません。
03 / 想定用途
温度調節器
この参考モデルを、温度調節器パネルの設定値・スケジュール情報・状態表示の検討にお役立てください。調節器に必要な曜日・タイマー・モードのセグメントを確認してください。
04 / 製品サポート
参考モデルから、お客様の設計へ。
S3622DにはどのLCD駆動条件が記載されていますか？
参考資料にはLCD動作電圧2.9 V、1/4デューティ、1/3バイアス、フレーム周波数64 Hzが記載されています。使用するLCDドライバーとの適合を確認してください。最終的な電気的要件はプロジェクトごとに確認します。
S3622Dには突き出したピンがありますか？
この参考モデルは、側面の縁にある平坦なガラス接点列をゼブラコネクターで接続します。組立に合わせて、コネクターの圧縮、位置合わせ、PCB接点形状を検討してください。
