Displayfenster
Gleichen Sie die minimale Sichtfläche von 87.00 × 57.00 mm und den Rückglasumriss von 90.00 × 62.50 mm mit dem Ausschnitt in der Frontplatte ab.
ProduktübersichtFrontansicht
Drehen, vergrößern und prüfen Sie das Produkt. Das Modell wird auf Anforderung geladen.

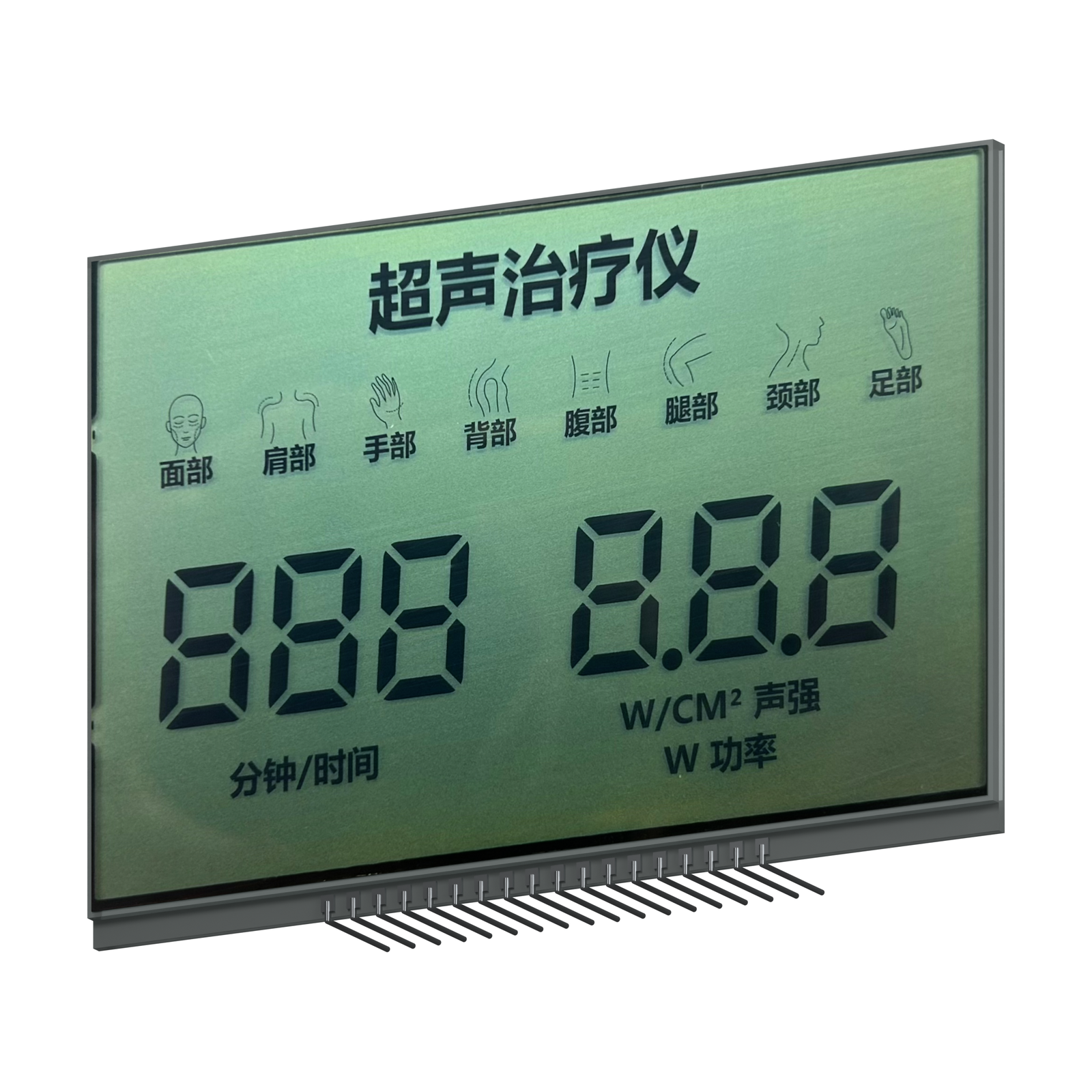

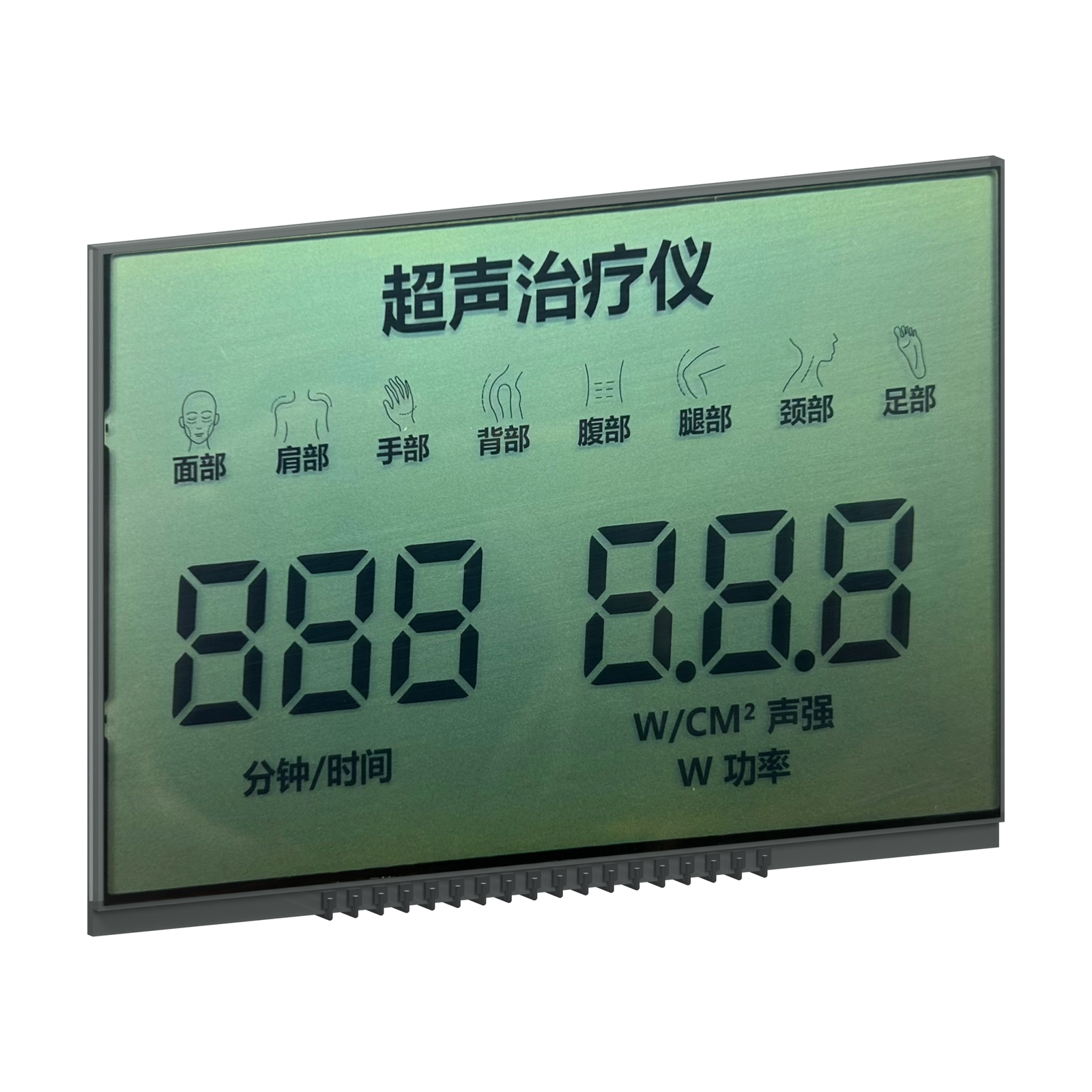

Frontrendering von S4177D mit Displaymotiv und Glasumriss. Materialien und feine Geometrie sind visuelle Referenzen für das OEM-Projekt.
OEM-DISPLAYREFERENZ
S4177D
HTN-Displayreferenz für Ultraschalltherapie-Steuerungen
S4177D ist eine segmentierte HTN-LCD-Referenz im Positivmodus mit zwei dreistelligen Feldern, Zeit- und Leistungsbeschriftungen sowie acht Symbolen für Körperbereiche. Entlang der unteren Kante verläuft eine Reihe mit 18 Pins.
87.00 × 57.00 mmMinimale Sichtfläche
3.0 VLCD-Betriebsspannung
Ein Ausgangspunkt für Ihr individuelles Display.
Bilder, 3D-Geometrie und aufgeführte Parameter sind OEM-Referenzinformationen. Endgültige Abmessungen, elektrische Anforderungen, optische Konfiguration und Konstruktion werden für Ihr Projekt bestätigt.
Produktvideo
Kurzes Produktvideo. Die Wiedergabe beginnt, wenn Sie auf Play drücken.
01 / Referenzkonfiguration
Beginnen Sie mit dem Wesentlichen.
Eine Referenzkonfiguration zur Besprechung Ihres LCD-Projekts. Die endgültigen Spezifikationen bedürfen der Bestätigung für das Projekt.
| Modellreferenz | S4177D |
|---|---|
| Anzeigemodus | HTN, positiv |
| Rückglasbreite × Höhe | 90.00 ± 0.20 × 62.50 ± 0.20 mm |
| Vorderglasbreite × Höhe | 90.00 ± 0.20 × 60.00 ± 0.20 mm |
| Minimale Sichtfläche | 87.00 × 57.00 mm |
| LCD-Dicke | Maximal 2.80 mm |
| Glasdicke je Lage | 1.10 ± 0.10 mm |
| Anschluss | 18 Pins entlang der unteren Kante |
| Pinraster | 2.54 mm |
| LCD-Betriebsspannung | 3.0 V |
| Ansteuerungsbedingungen | 1/4 Duty, 1/3 Bias |
| Bildfrequenz | 64 Hz |
| Blickrichtung | 6 Uhr |
| Betriebstemperatur | 0 °C bis +50 °C |
| Lagertemperatur | −10 °C bis +60 °C |
02 / OEM-Entwicklung
Passen Sie das Display an Ihr Produkt an.
Bringen Sie Ihre Anforderungen mit. Wir prüfen die Konfiguration mit Ihnen.

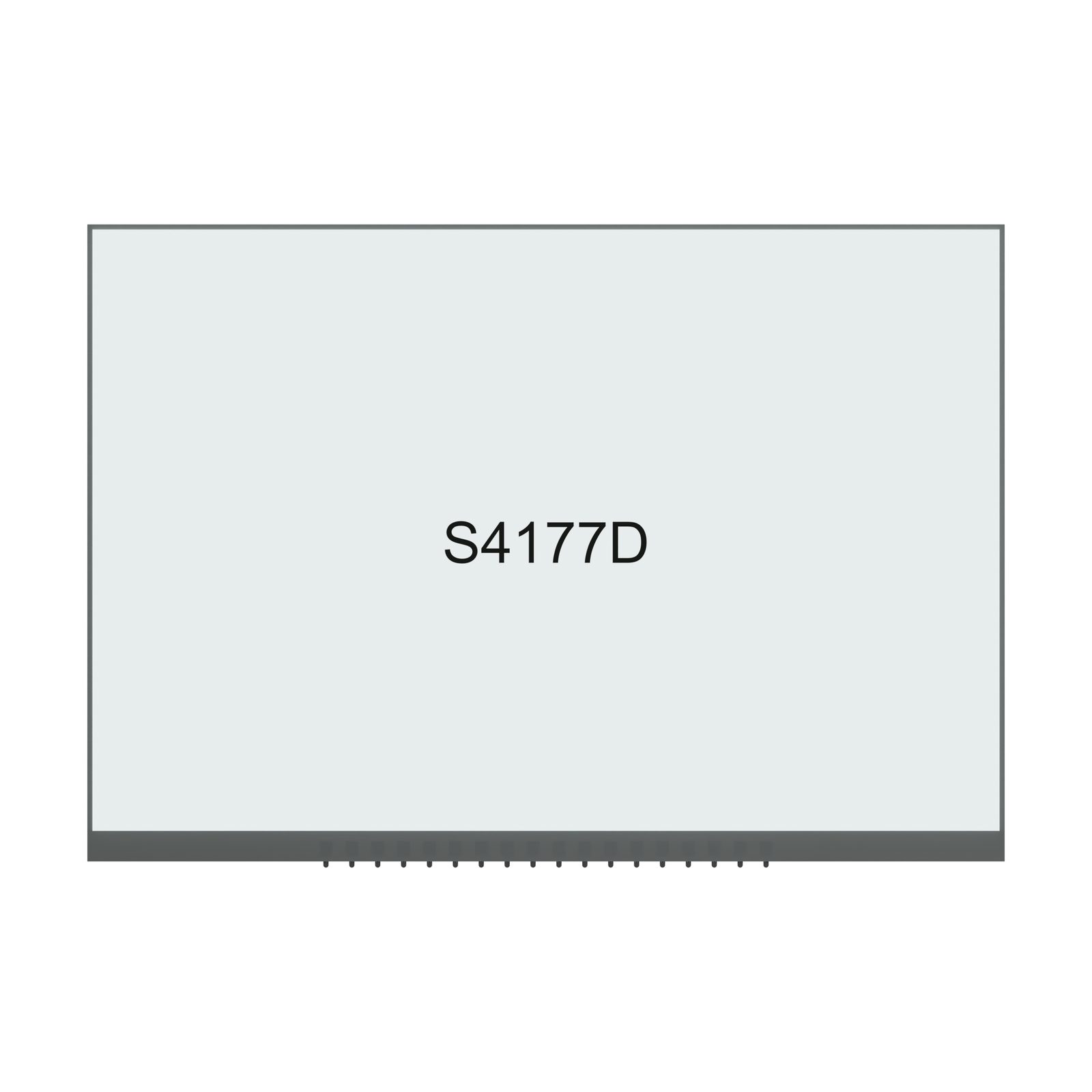

Untere Pinreihe

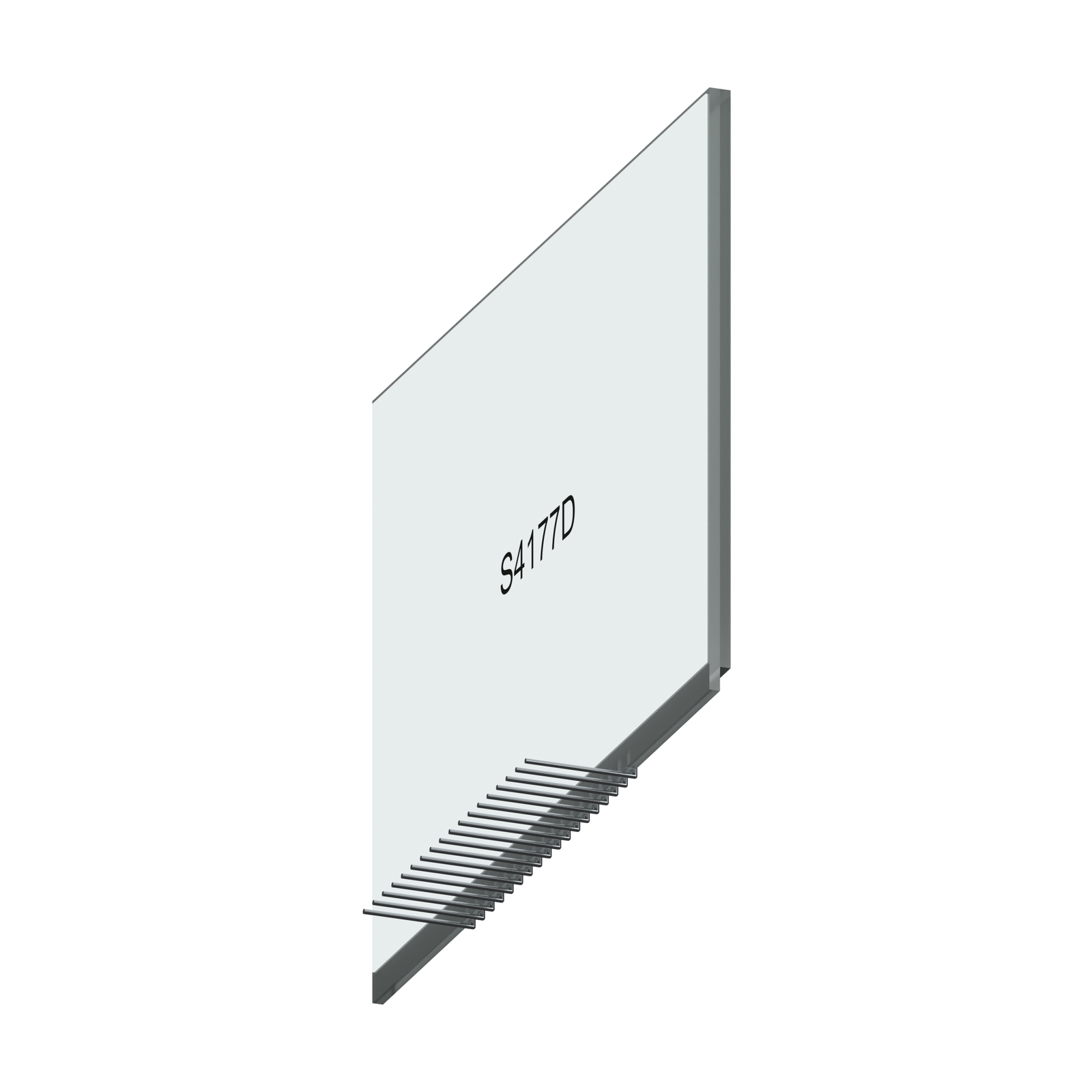

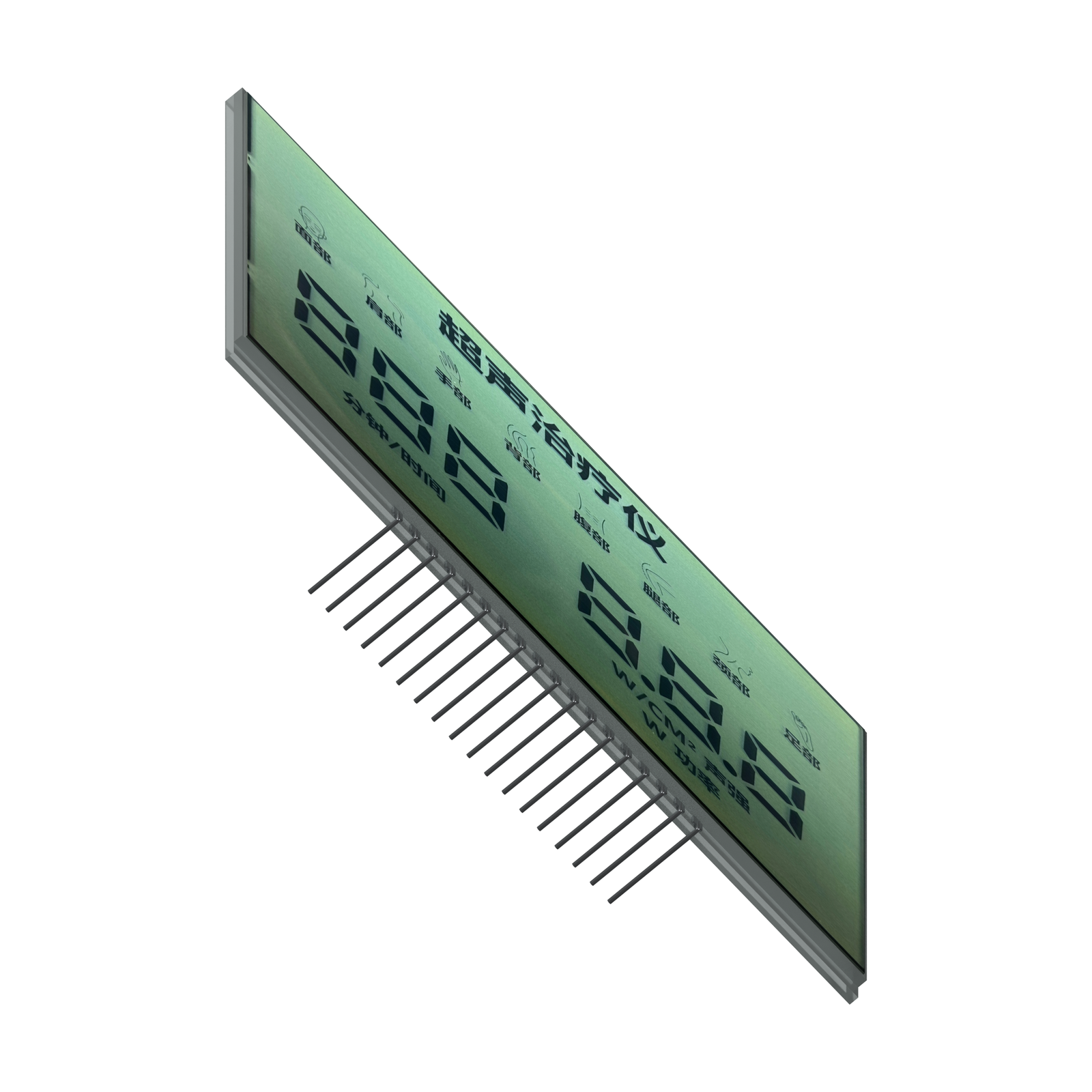

Gleichen Sie den Anschluss mit 18 Pins im Raster von 2.54 mm und den Freiraum für die nach hinten geführten Anschlussstifte mit Leiterplatte und Gehäuse ab.
Anzeigezuordnung
Bestätigen Sie die benötigten Zahlenfelder, Beschriftungen und Symbole für Körperbereiche, bevor Sie die Segmentzuordnung festlegen.
03 / Mögliche Einsatzbereiche
Ultraschalltherapiegeräte
Nutzen Sie diese Referenz zur Planung der Zeitanzeige, der Leistungseinstellungen und der Anzeige des gewählten Behandlungsbereichs auf einem Ultraschalltherapie-Bedienfeld. Bestätigen Sie die benötigten Zahlenfelder, Beschriftungen und Symbole zusammen mit der Segment- und Pinzuordnung für Ihr Projekt.
04 / Produktunterstützung
Von der Referenz bis zu Ihrem Design.
Welche Ansteuerungswerte sind für S4177D angegeben?
Die Referenz nennt 3.0 V LCD-Betriebsspannung, 1/4 Duty, 1/3 Bias und 64 Hz Bildfrequenz. Prüfen Sie diese Werte mit Ihrem LCD-Treiber; die endgültigen elektrischen Anforderungen werden für das Projekt bestätigt.
Können Zahlenfelder, Symbole und Beschriftungen angepasst werden?
Die Zahlenfelder, Symbole und Beschriftungen können für Ihr Projekt geprüft werden. Bestätigen Sie das Displaymotiv, die Segmentzuordnung und die Pinbelegung, bevor Sie das Displaydesign abschließen.
