小型の表示窓
最小可視領域48.10 × 18.60 mmとガラス幅50.50 mmを、計器の開口に照らして確認してください。
製品を探す正面図
製品を回転・拡大して確認できます。ご操作時に読み込みます。

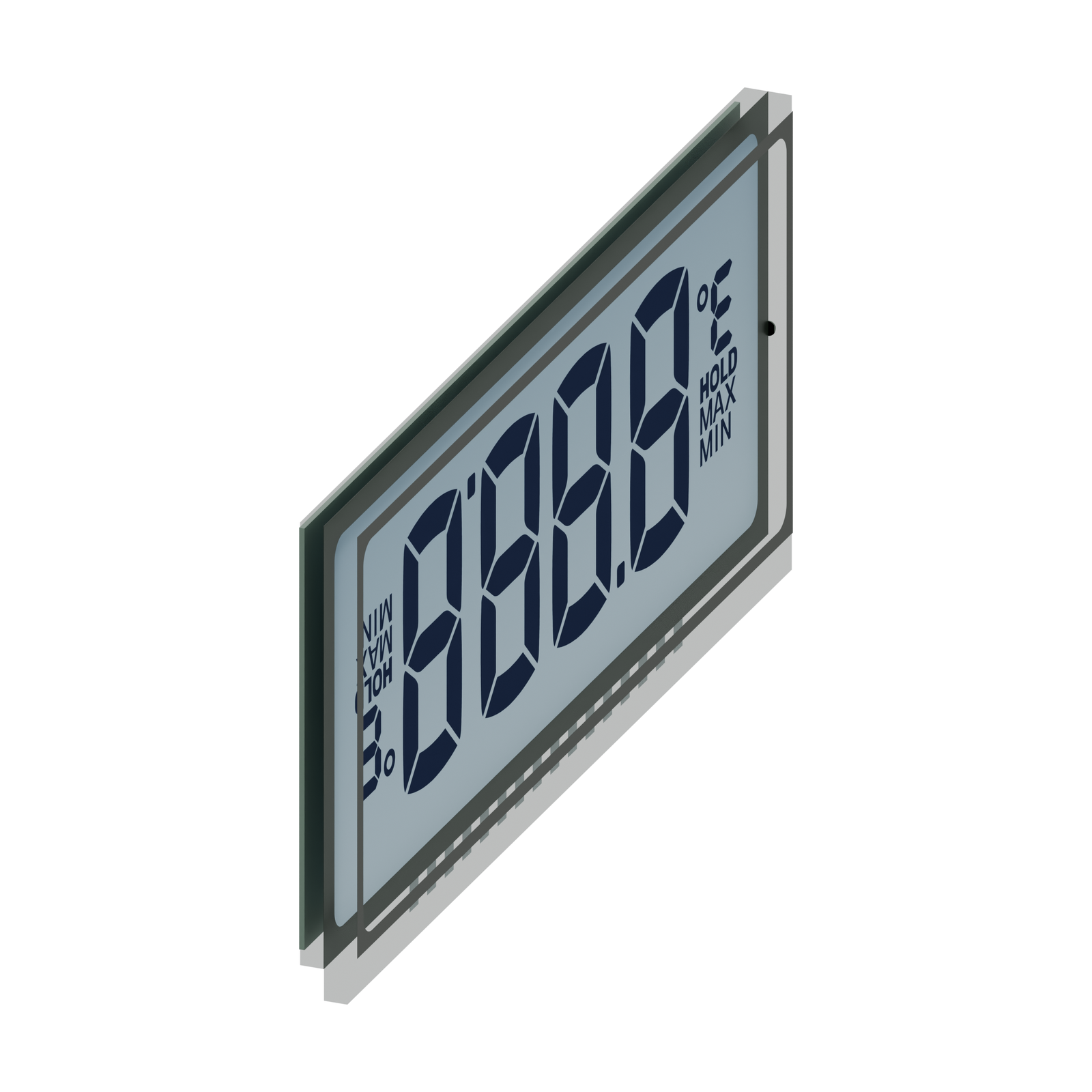

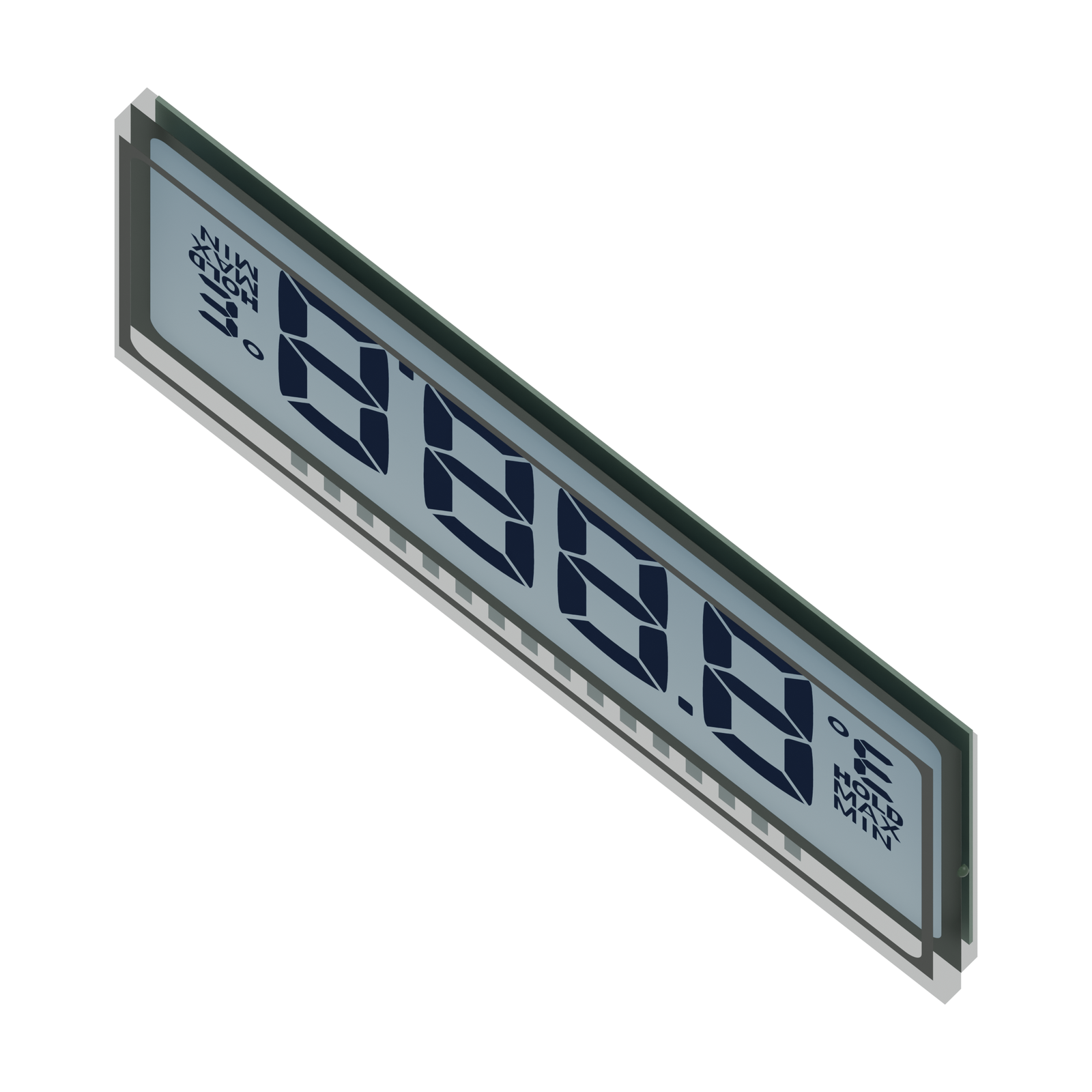

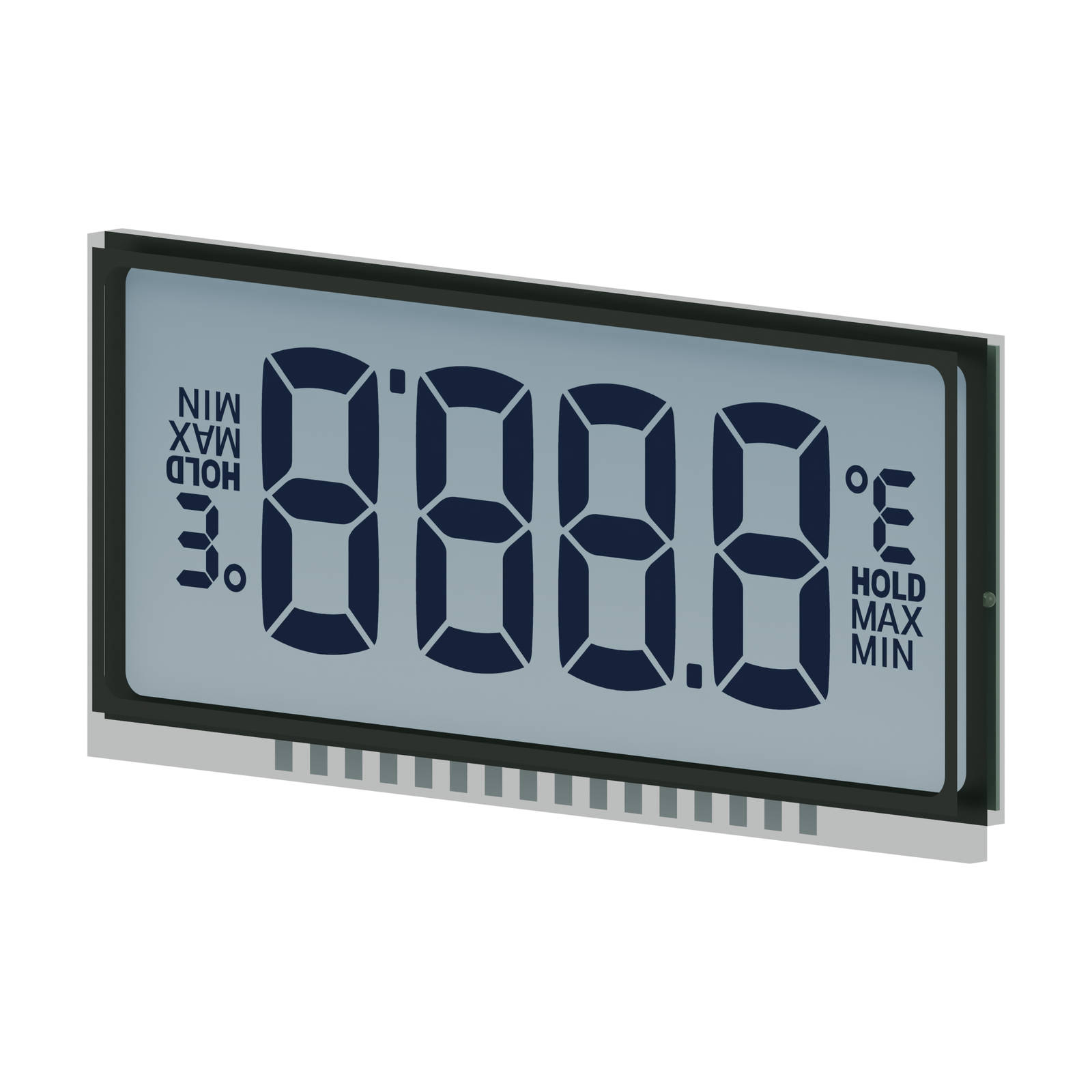

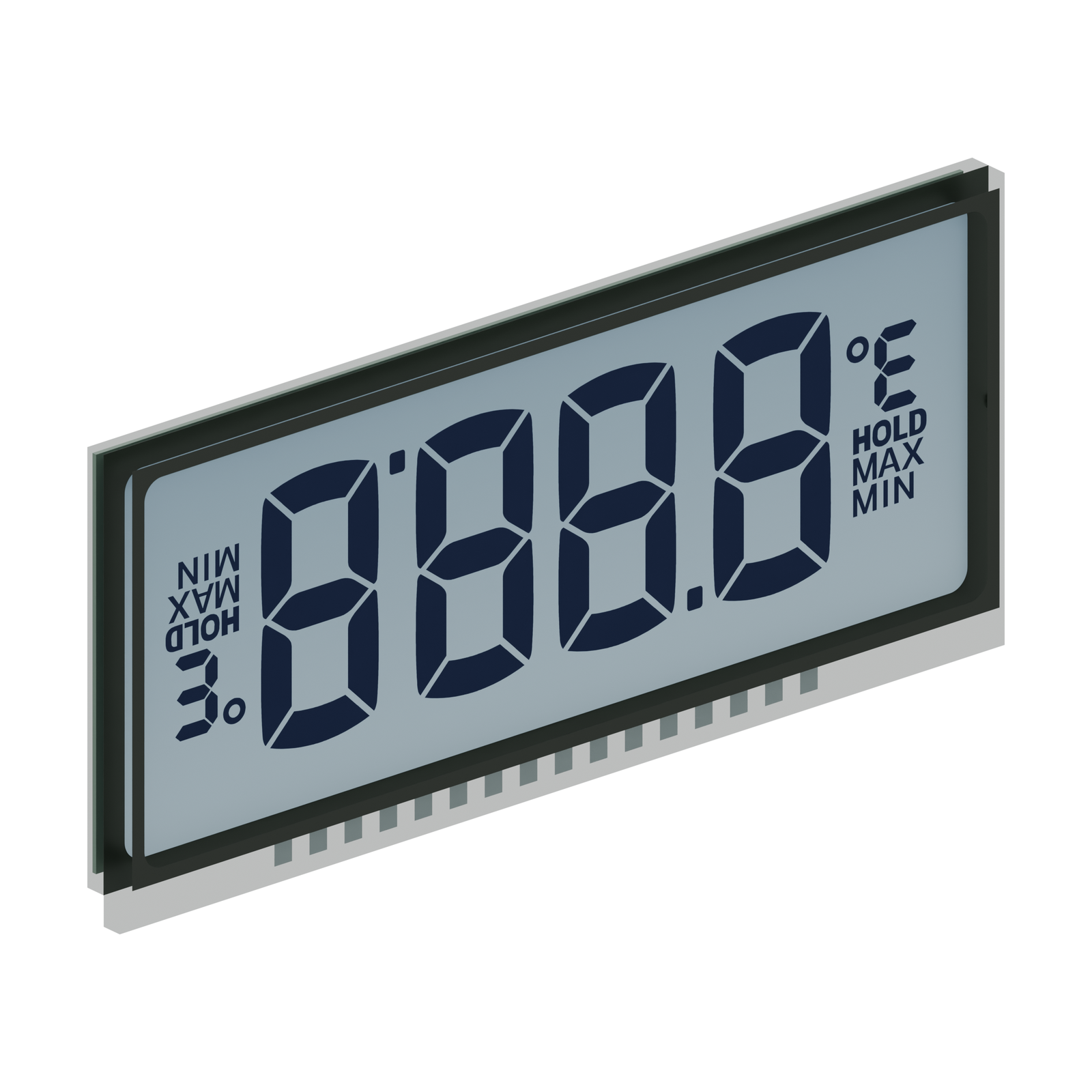

S3983Dの正面レンダリング。表示図柄とガラス外形を示しています。材質と細かな形状はOEMプロジェクトの視覚的な参考情報です。
OEMディスプレイの参考モデル
S3983D
平坦なガラス接点を備えた小型HTN温度計用ディスプレイ
S3983Dは、大きな数字を四桁、摂氏表示、HOLD・MAX・MINの文字を備えたHTNポジ型セグメントLCDの参考モデルです。ゼブラコネクター用の平坦なガラス接点を使用します。
48.10 × 18.60 mm最小可視領域
3.0 VLCD動作電圧
カスタムディスプレイの検討の出発点。
画像、3D形状、記載されたパラメーターはOEM設計の参考情報です。最終的な寸法、電気的要件、光学構成、構造はプロジェクトごとに確認します。
製品動画
製品の短い動画です。再生ボタンを押すと再生が始まります。
01 / 参考構成
基本条件から始めましょう。
LCDプロジェクトをご相談いただくための参考構成です。最終仕様はプロジェクトごとの確認を経て決定します。
| 参考モデル | S3983D |
|---|---|
| 表示モード | HTN、ポジ型 |
| 前面ガラスの幅 × 高さ | 50.50 ± 0.20 × 22.50 ± 0.20 mm |
| 背面ガラスの幅 × 高さ | 50.50 ± 0.20 × 21.00 ± 0.20 mm |
| 最小可視領域 | 48.10 × 18.60 mm |
| LCDの厚さ | 最大2.80 mm |
| ガラス各層の厚さ | 1.10 ± 0.10 mm |
| 接点ピッチ | 2.00 mm |
| 接続 | 平坦なガラス接点を使うゼブラコネクター |
| LCD動作電圧 | 3.0 V |
| 駆動条件 | 1/4デューティ、1/3バイアス |
| フレーム周波数 | 64 Hz |
| 視認方向 | 6時方向 |
| 背面偏光板 | 透過型、粘着層付き |
| 前面偏光板 | 透過型、粘着層付き |
| 動作温度 | −10 °C～+60 °C |
| 保存温度 | −20 °C～+70 °C |
02 / OEM設計
製品に合うディスプレイへ。
要件をお知らせください。お客様と一緒に構成を検討します。
ゼブラ接点の位置合わせ

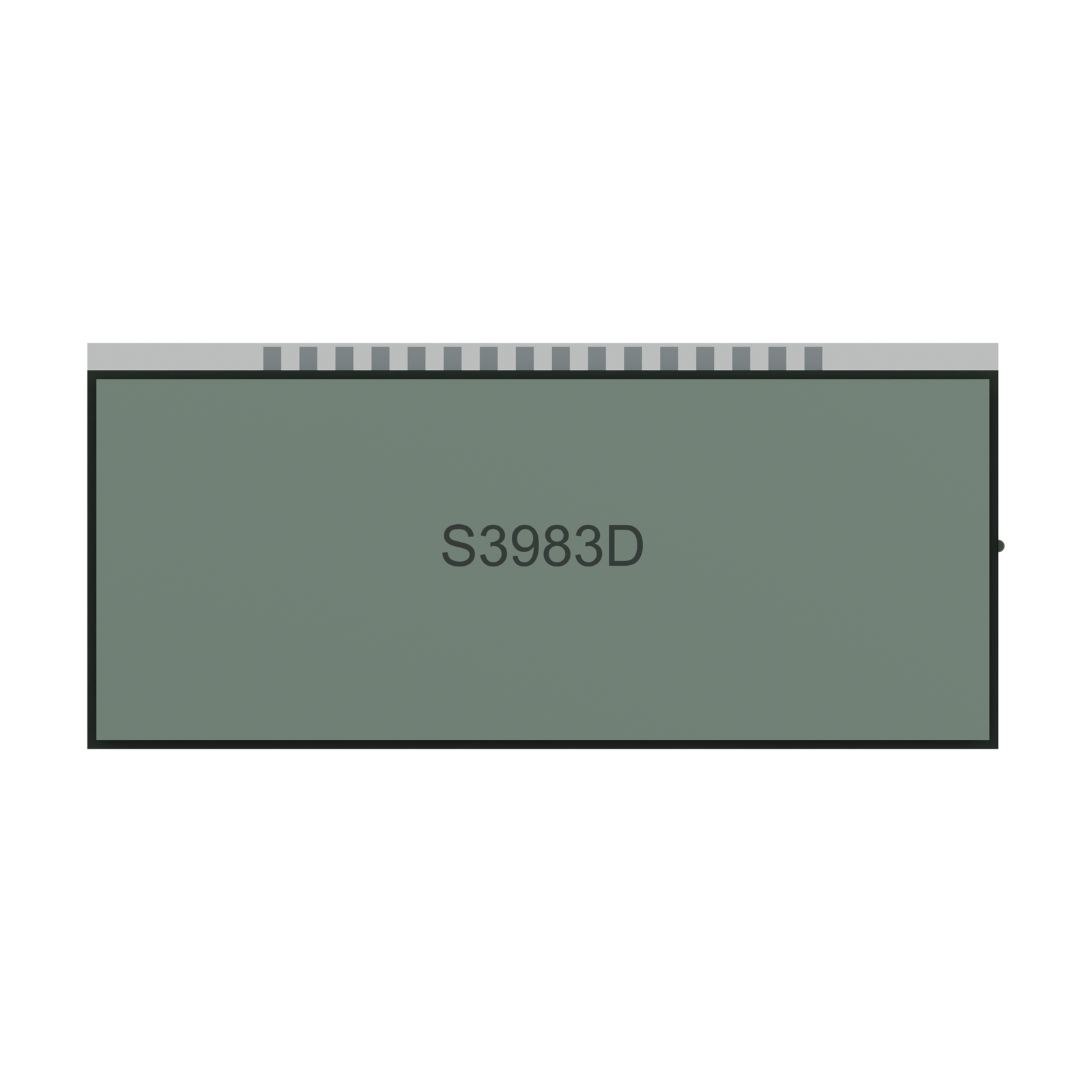

下端の2.00 mmピッチの平坦な接点列と、ゼブラコネクターの圧縮をPCBと合わせて検討してください。この参考モデルには突き出した金属ピンはありません。
読み取り方向
表示図柄には主要な数字の両側に文字が配置されています。筐体に合わせて、必要な読み取り方向と6時方向の視認条件を確認してください。
03 / 想定用途
食品用温度計
この参考モデルを、食品用温度計の数値読み取り、ホールド、最大値・最小値の表示の検討にお役立てください。計器設計に合わせて、必要な桁配置、単位、セグメント割り当てを確認してください。
04 / 製品サポート
参考モデルから、お客様の設計へ。
S3983DにはどのLCD駆動条件が記載されていますか？
参考資料にはLCD動作電圧3.0 V、1/4デューティ、1/3バイアス、フレーム周波数64 Hzが記載されています。使用するLCDドライバーとの適合を確認してください。最終的な電気的要件はプロジェクトごとに確認します。
この参考モデルには突き出した金属ピンがありますか？
元の参考モデルは、ゼブラコネクター用の平坦なガラス接点を使用します。組立に合わせて、コネクターの材質、圧縮、接点の位置合わせ、PCBの配置を確認してください。
