Apertura larga del display
Verifica l’area visibile minima di 73.00 × 14.00 mm e il profilo del vetro posteriore di 75.00 × 20.00 mm rispetto all’apertura del pannello.
Esplora i prodottiVista frontale
Ruota, ingrandisci ed esamina il prodotto. Il modello viene caricato su richiesta.

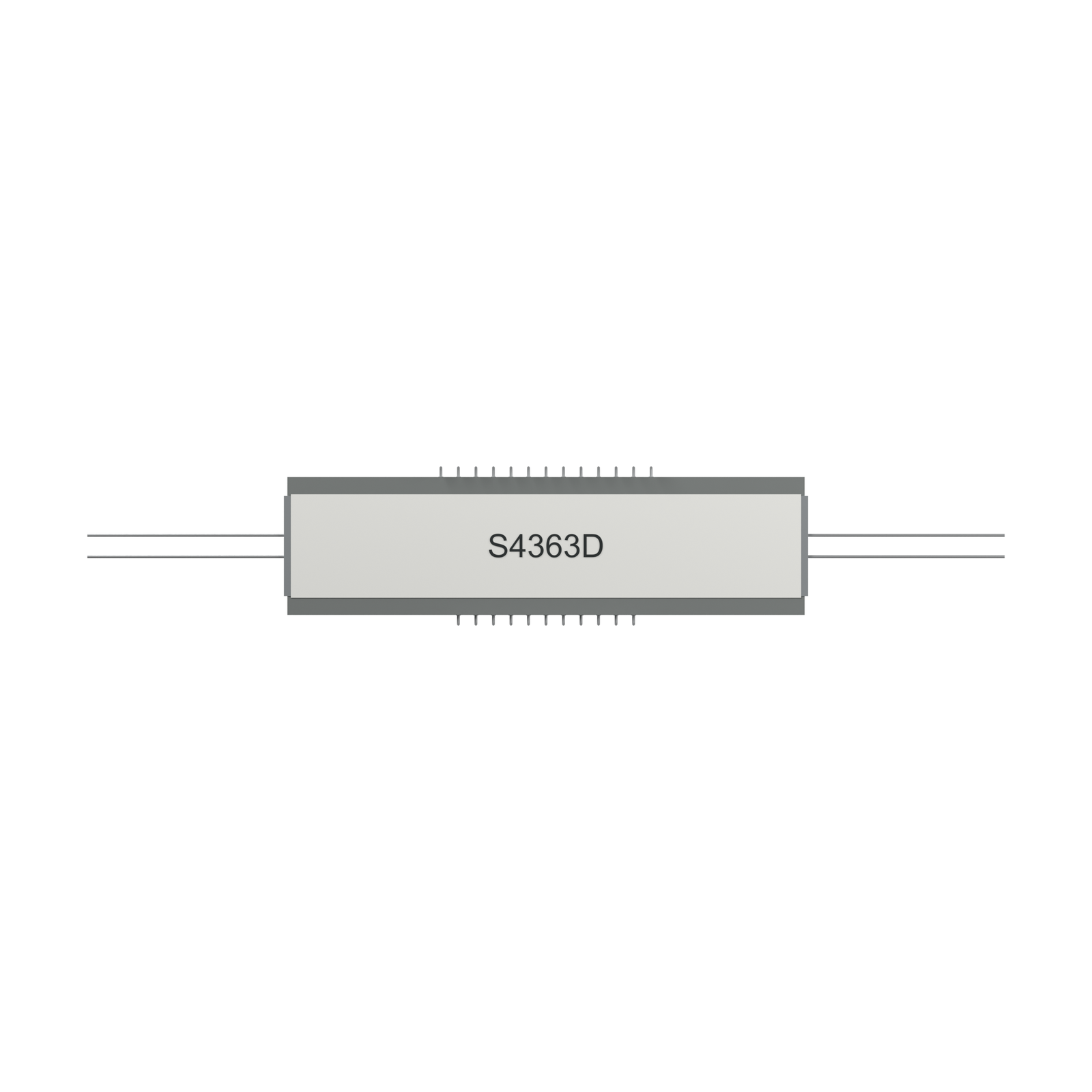

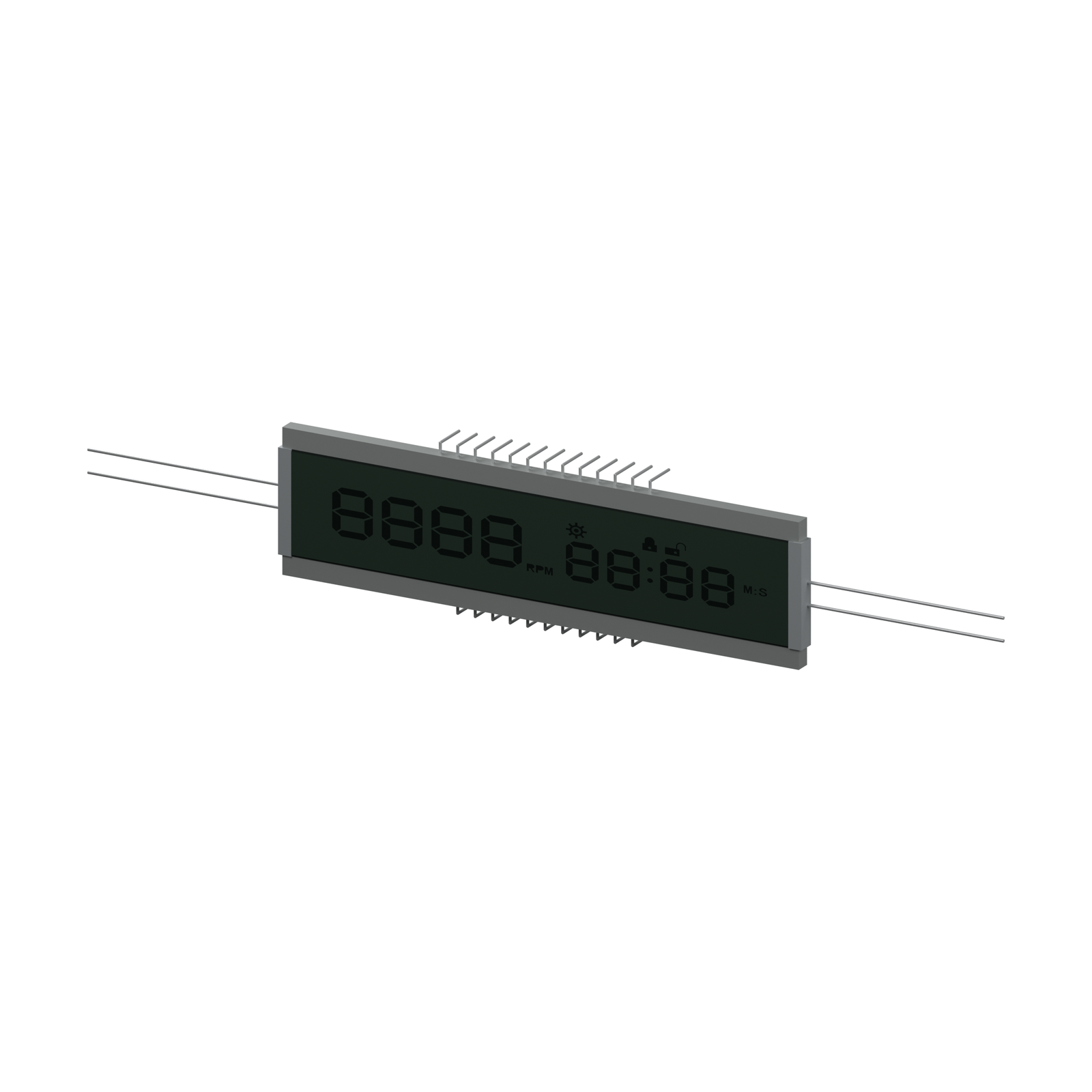

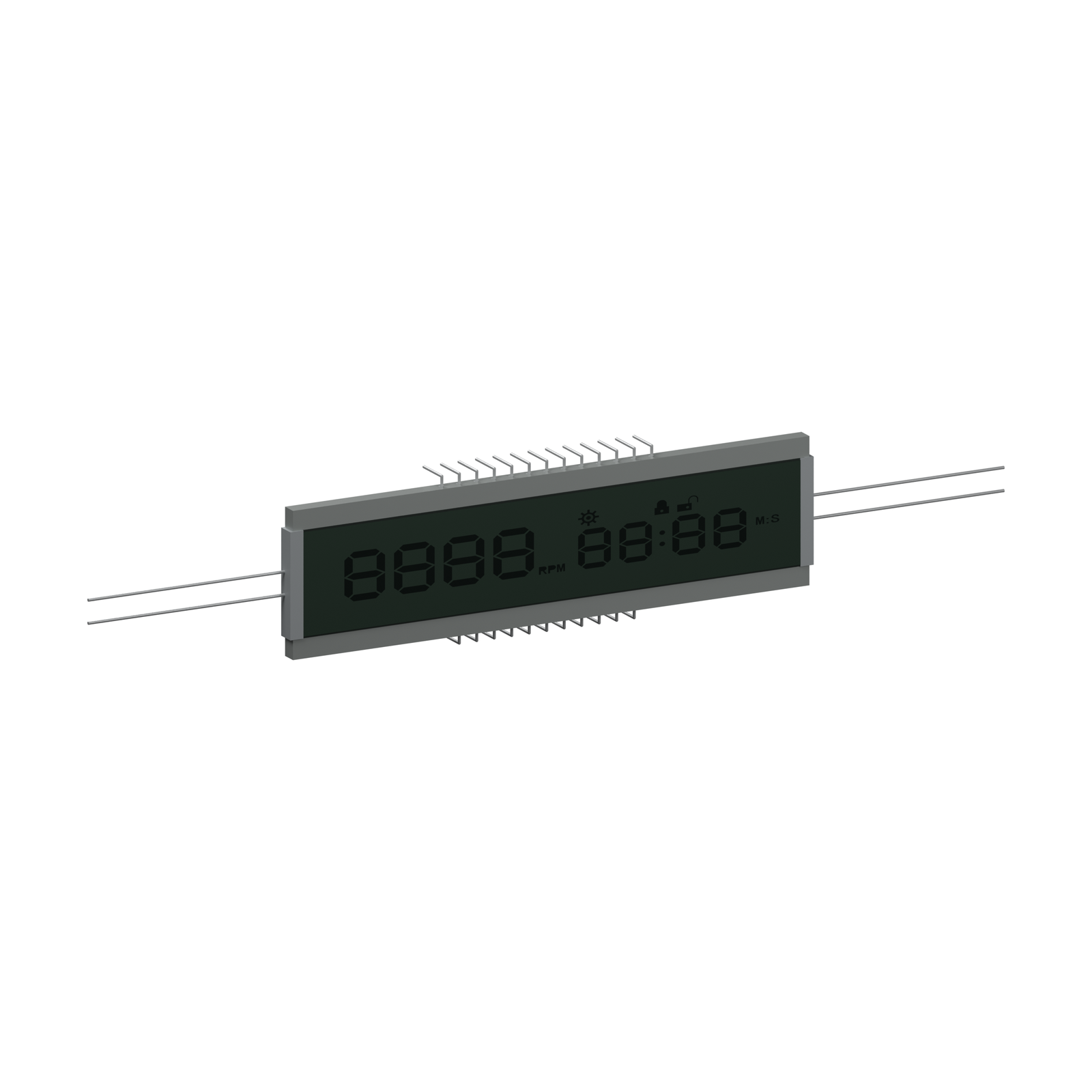

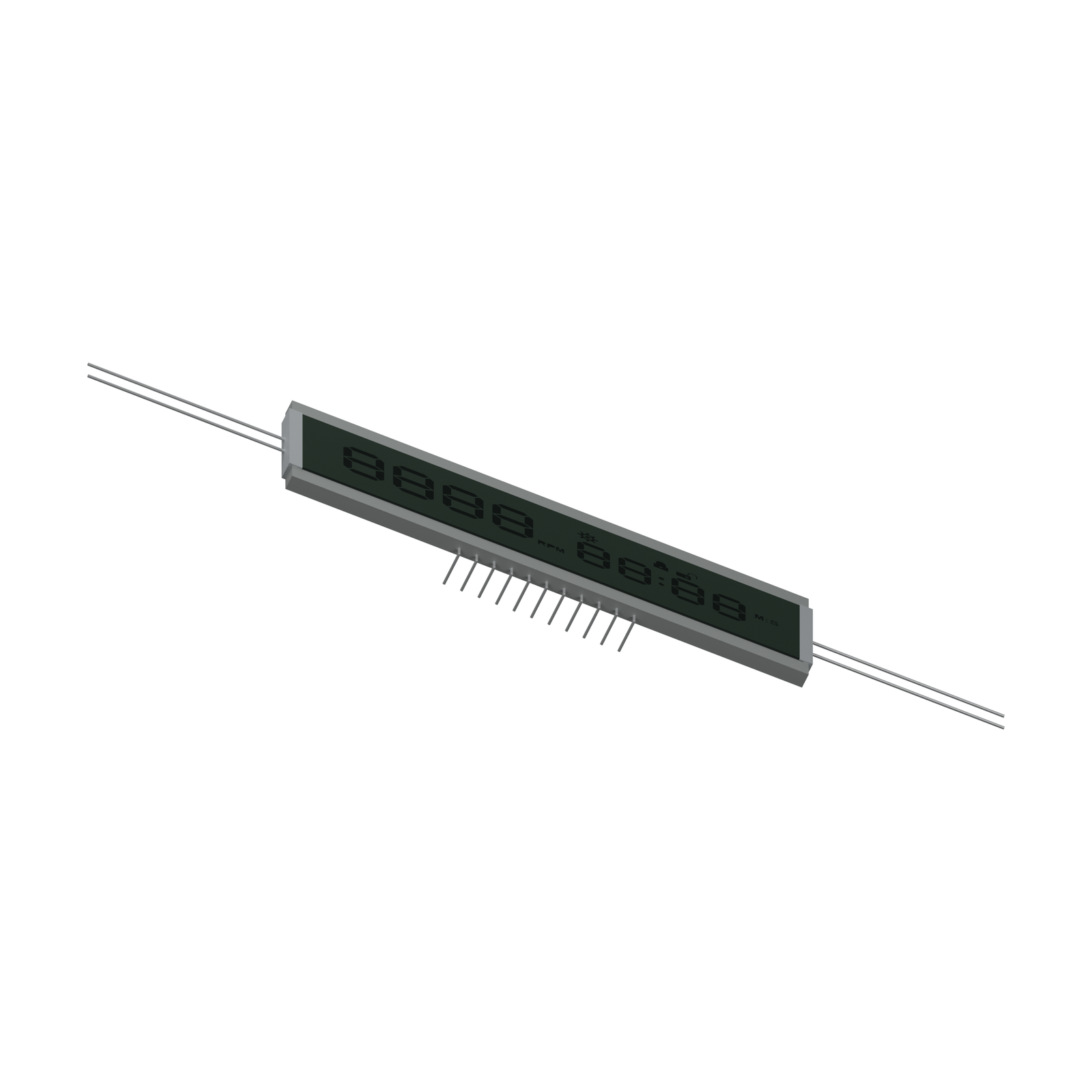

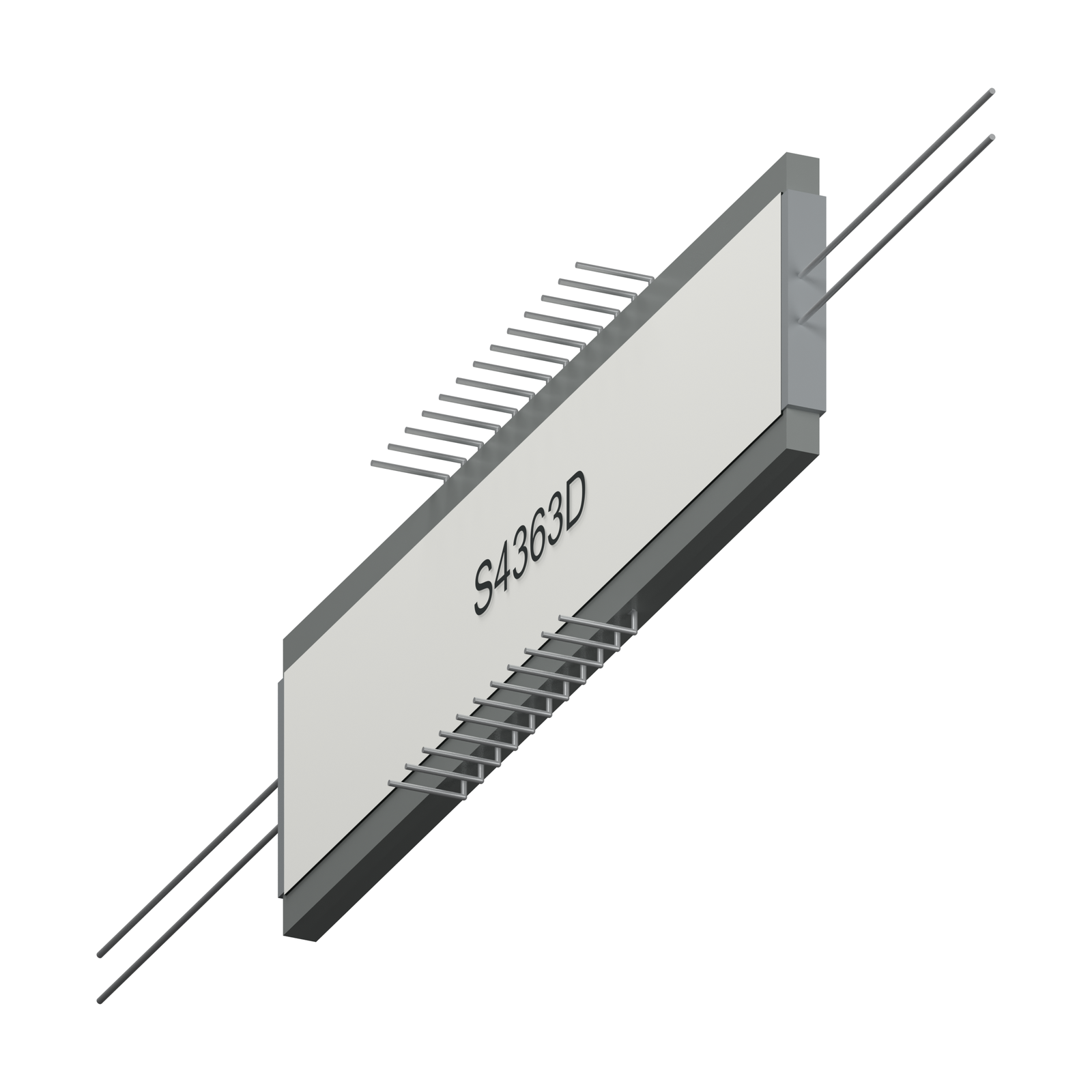

Rendering frontale di S4363D che mostra la grafica del display e il profilo del vetro. Materiali e geometria fine sono riferimenti visivi per il progetto OEM.
RIFERIMENTO DISPLAY OEM
S4363D
Riferimento di display HTN largo per centrifuga
S4363D è un riferimento LCD segmentato HTN largo in modalità positiva con campi numerici e temporali. Presenta file di pin superiori e inferiori, conduttori laterali aggiuntivi e un polarizzatore posteriore transflettivo.
73.00 × 14.00 mmArea visibile minima
5.0 VTensione di funzionamento dell’LCD
Un punto di partenza per il tuo display personalizzato.
Immagini, geometria 3D e parametri elencati sono informazioni di riferimento OEM. Dimensioni finali, requisiti elettrici, configurazione ottica e costruzione vengono confermati per il progetto.
Video del prodotto
Breve video del prodotto. La riproduzione inizia premendo il pulsante di avvio.
01 / Configurazione di riferimento
Inizia con l'essenziale.
Una configurazione di riferimento per discutere il tuo progetto LCD. Le specifiche definitive sono soggette a conferma per il progetto.
| Riferimento del modello | S4363D |
|---|---|
| Modalità di visualizzazione | HTN, positivo |
| Larghezza × altezza del vetro posteriore | 75.00 ± 0.20 × 20.00 ± 0.20 mm |
| Larghezza × altezza del vetro anteriore | 75.00 ± 0.20 × 16.00 ± 0.20 mm |
| Area visibile minima | 73.00 × 14.00 mm |
| Spessore dell’LCD | 2.80 mm massimo |
| Spessore del vetro per strato | 1.10 ± 0.10 mm |
| Connessione | 24 pin: 13 lungo il bordo superiore e 11 lungo il bordo inferiore |
| Passo dei pin | 2.54 mm |
| Tensione di funzionamento dell’LCD | 5.0 V |
| Condizioni di pilotaggio | Duty 1/4, bias 1/3 |
| Frequenza dei fotogrammi | 64 Hz |
| Direzione di osservazione | Ore 6 |
| Polarizzatore posteriore | Transflettivo, adesivo |
| Polarizzatore anteriore | Trasmissivo, adesivo |
| Temperatura operativa | −20 °C a +70 °C |
| Temperatura di stoccaggio | −30 °C a +80 °C |
02 / Progettazione OEM
Adatta il display al tuo prodotto.
Presentaci i tuoi requisiti. Esamineremo insieme la configurazione.
File di pin e conduttori laterali
Esamina i 13 pin superiori e gli 11 pin inferiori con passo di 2.54 mm. Conferma la funzione e lo spazio libero dei conduttori laterali aggiuntivi nell’assieme.
Lettura in modalità transflettiva
Il polarizzatore posteriore è indicato come transflettivo. Esamina la leggibilità alla luce ambientale e i requisiti di illuminazione dello strumento completo.
03 / Possibili impieghi
Centrifughe
Usa questo riferimento per pianificare le letture numeriche e le informazioni di temporizzazione su un pannello di comando per centrifuga. Conferma le unità visualizzate, le modalità operative e la mappatura dei segmenti necessarie per il tuo strumento.
04 / Supporto al prodotto
Dal riferimento al tuo progetto.
Quali parametri di pilotaggio sono indicati per S4363D?
La referenza indica una tensione operativa LCD di 5.0 V, Duty 1/4, bias 1/3 e una frequenza di quadro di 64 Hz. Verificateli con il vostro driver LCD; i requisiti elettrici finali vengono confermati per il progetto.
Che cosa occorre confermare per i conduttori laterali aggiuntivi?
Esamina le assegnazioni elettriche, l’instradamento e lo spazio libero di questi conduttori, insieme alle file di pin e alla configurazione dell’illuminazione del tuo assieme.
Il tuo prossimo progetto LCD
Diamo forma al tuo display.
Indica i contenuti da visualizzare, lo spazio nell’involucro, il sistema di pilotaggio, l’ambiente operativo e la quantità prevista.
