Zone de visualisation carrée
Vérifiez la zone de visualisation minimale de 58.00 × 58.00 mm et le contour du verre arrière de 61.00 × 63.00 mm par rapport au boîtier.
Explorateur de produitsVue de face
Faites pivoter, zoomez et inspectez le produit. Le modèle se charge à la demande.

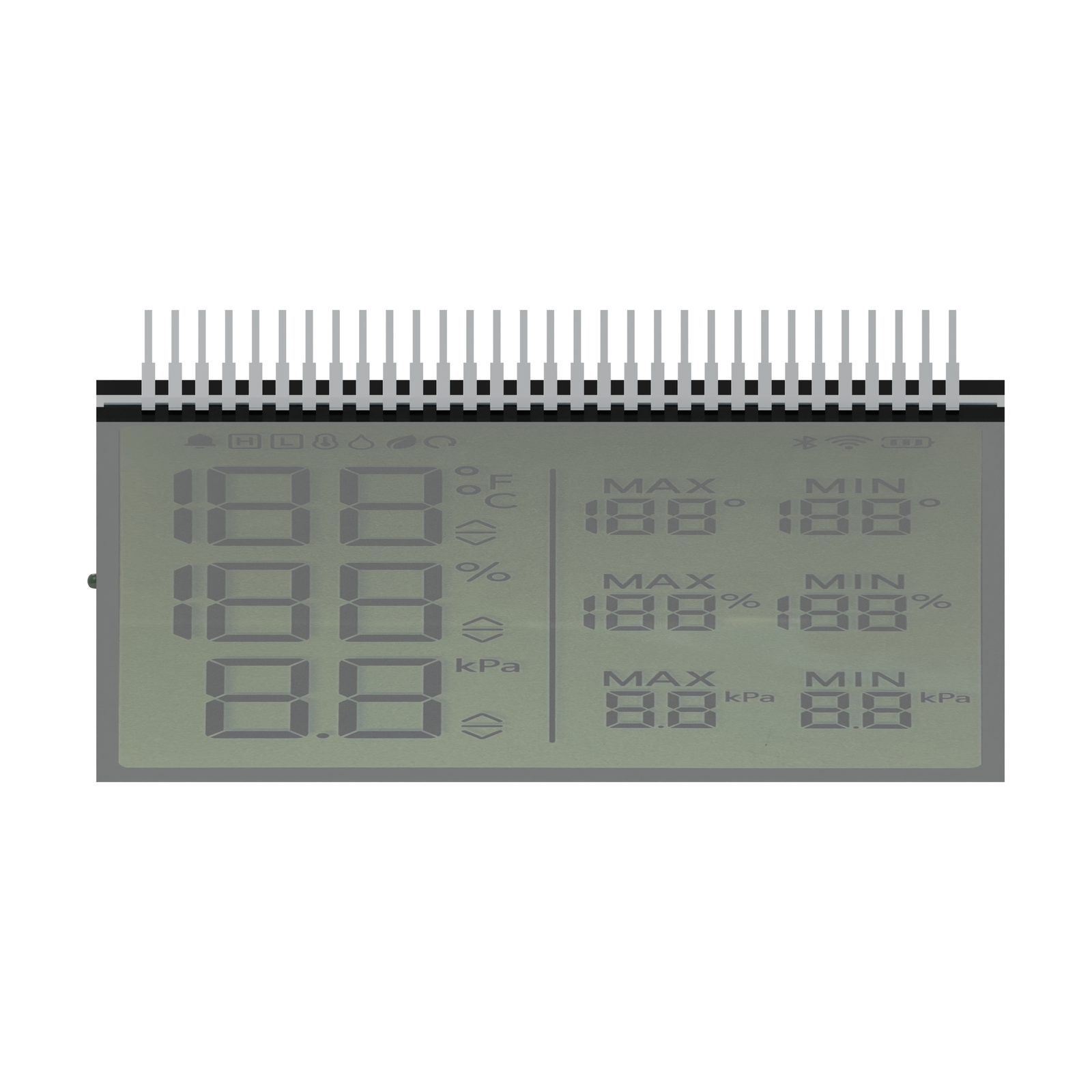

Rendu de face de S3957D montrant le graphisme de l'afficheur et le contour du verre. Les matériaux et les détails géométriques fins constituent des références visuelles pour le projet OEM.
RÉFÉRENCE D’AFFICHEUR OEM
S3957D
Afficheur HTN de régulation avec champs de température, d’humidité et de pression

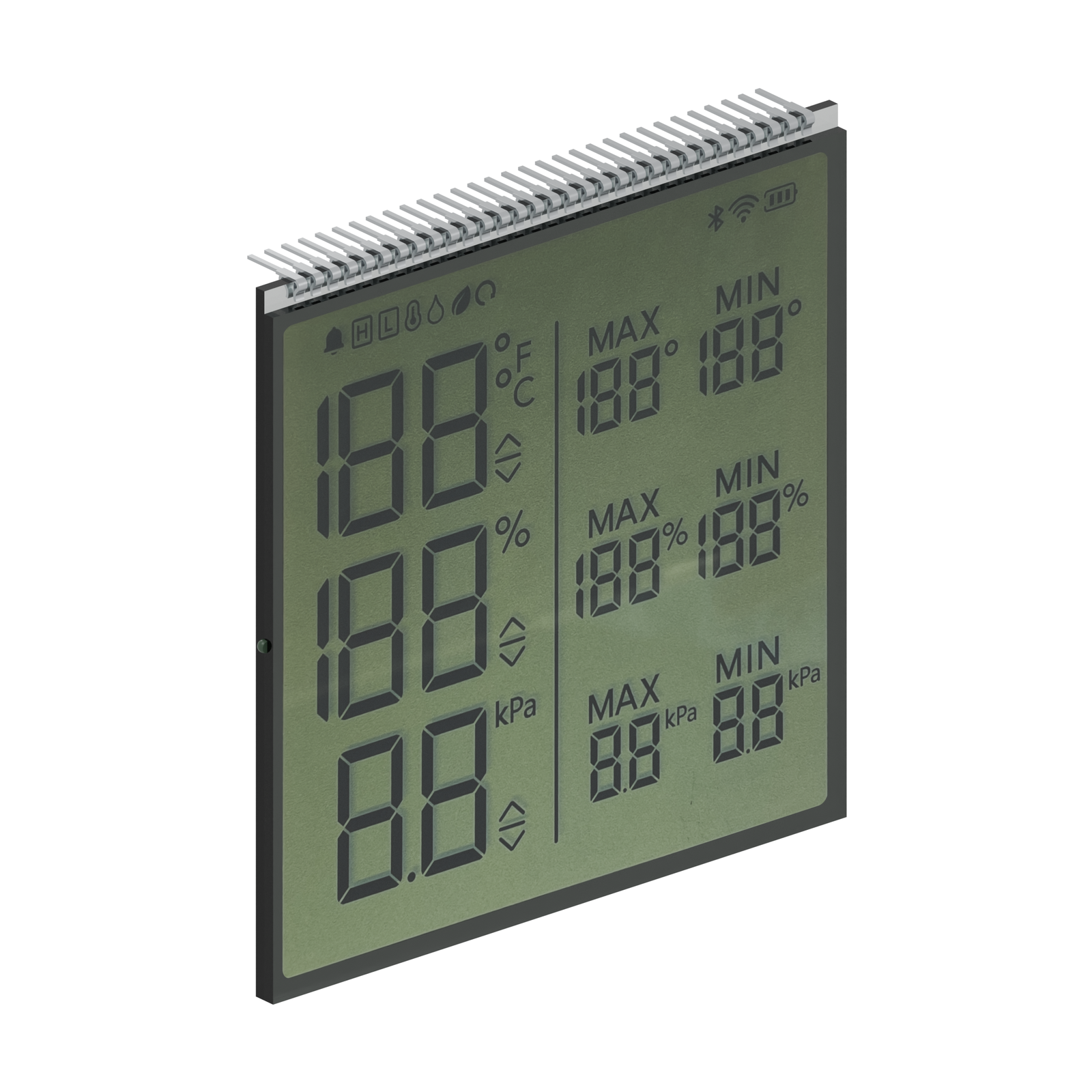

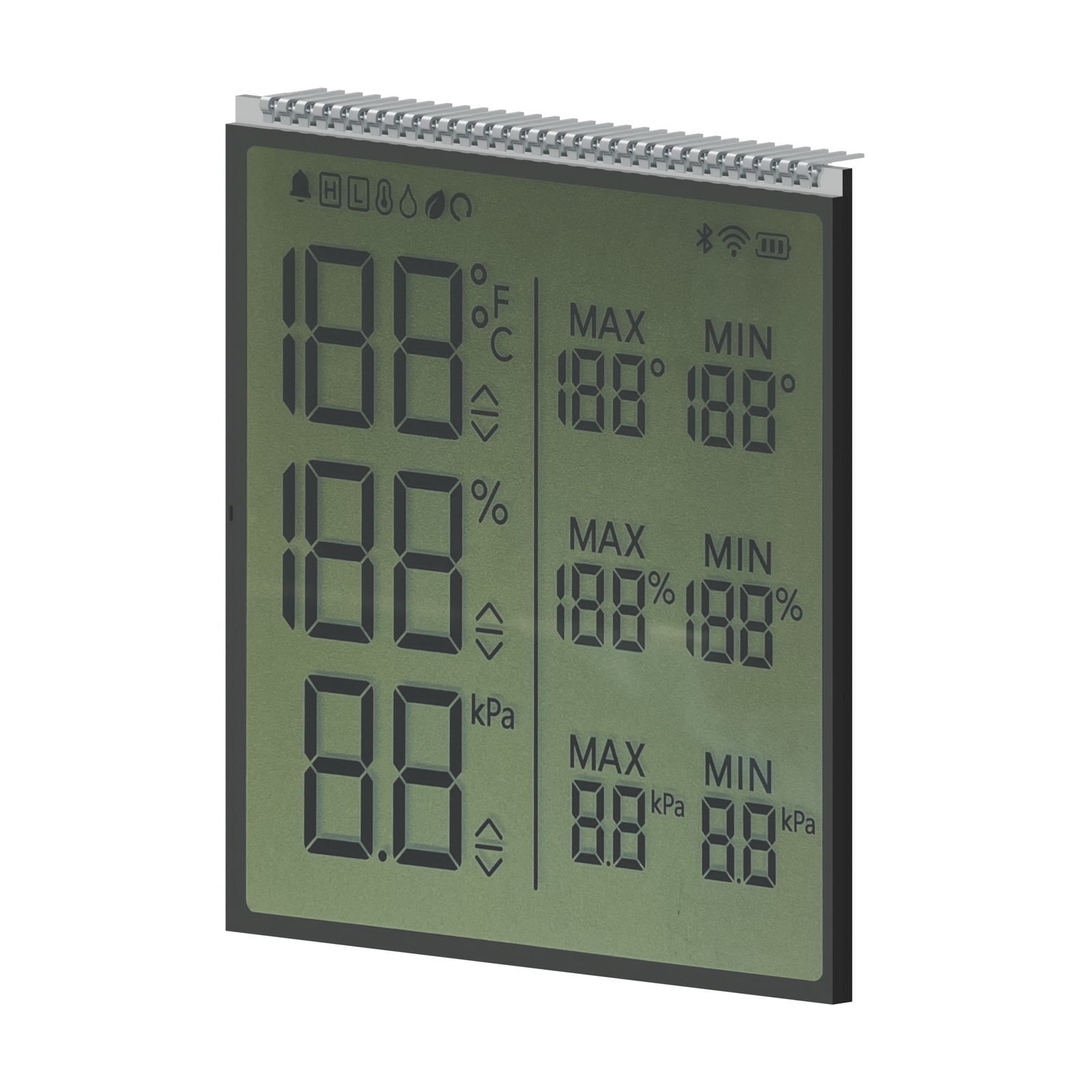

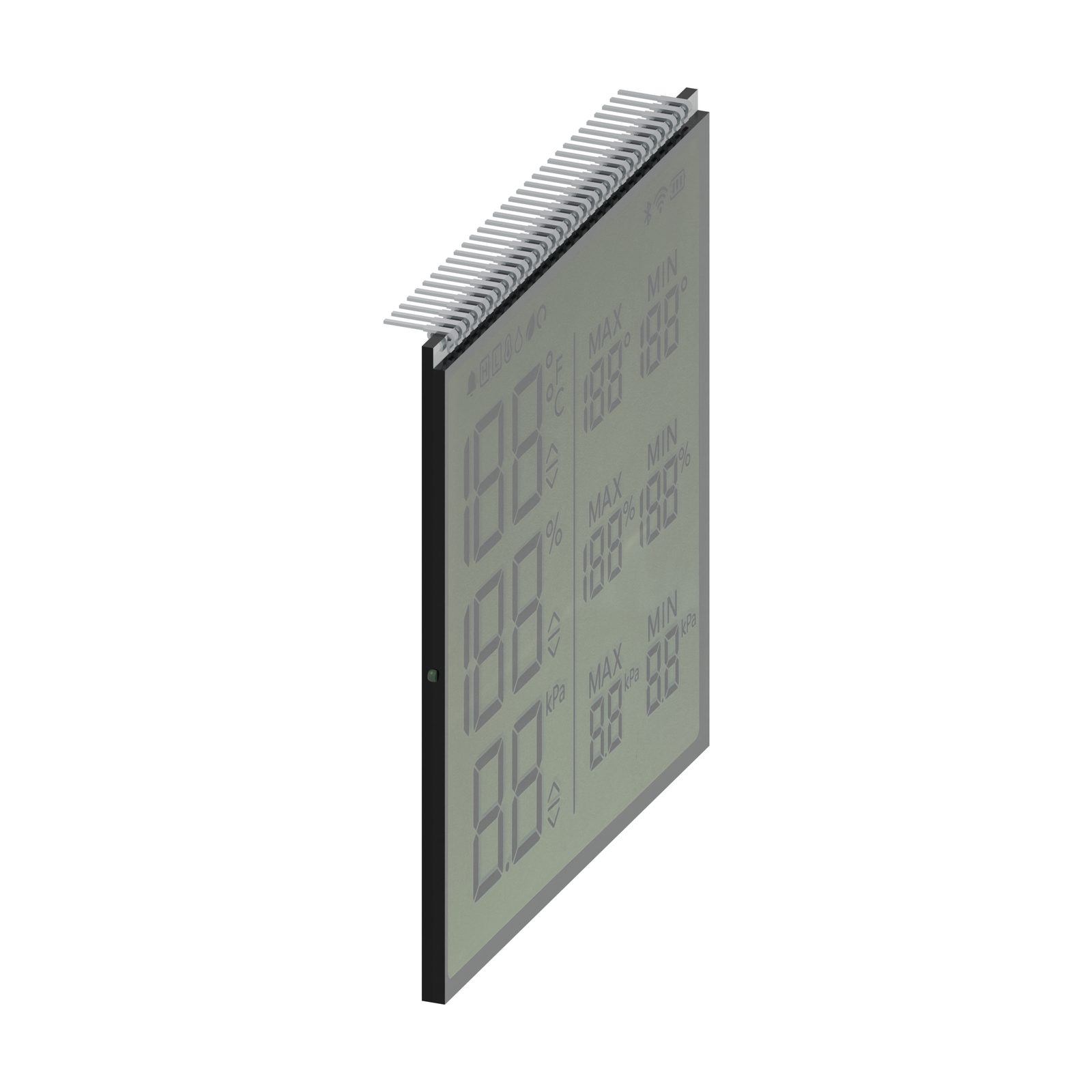

S3957D est une référence LCD segmentée HTN en mode positif, organisée en trois groupes horizontaux de mesure. Les champs de température, de pourcentage et de kPa côtoient des champs MAX et MIN plus petits ; des icônes d’état bordent le haut.
58.00 × 58.00 mmZone visible minimale
5.0 VTension de fonctionnement du LCD
Un point de départ pour votre afficheur sur mesure.
Les images, la géométrie 3D et les paramètres indiqués sont des informations de référence OEM. Les dimensions finales, les exigences électriques, la configuration optique et la construction sont confirmées pour votre projet.
Vidéo du produit
Courte vidéo du produit. La lecture commence lorsque vous appuyez sur le bouton de lecture.
01 / Configuration de référence
Commencez par l'essentiel.
Une configuration de référence pour discuter de votre projet LCD. Les spécifications finales doivent être confirmées pour le projet.
| Référence du modèle | S3957D |
|---|---|
| Largeur × hauteur du verre arrière | 61.00 ± 0.20 × 63.00 ± 0.20 mm |
| Largeur × hauteur du verre avant | 61.00 ± 0.20 × 61.00 ± 0.20 mm |
| Zone visible minimale | 58.00 × 58.00 mm |
| Épaisseur du LCD | 2.80 mm maximum |
| Épaisseur du verre par couche | 1.10 ± 0.10 mm |
| Pas des broches | 1.80 mm |
| Mode d'affichage | HTN, positif |
| Connexion | Broches |
| Tension de fonctionnement du LCD | 5.0 V |
| Conditions de pilotage | Rapport cyclique 1/8, rapport de polarisation 1/4 |
| Fréquence d’image | 64 Hz |
| Direction d'observation | 12 heures |
| Polariseur arrière | Transflectif, adhésif |
| Polariseur avant | Transmissif, adhésif |
| Température de fonctionnement | −20 °C à +70 °C |
| Température de stockage | −30 °C à +80 °C |
02 / Conception OEM
Adaptez l'afficheur à votre produit.
Apportez vos exigences. Nous passerons en revue la configuration avec vous.

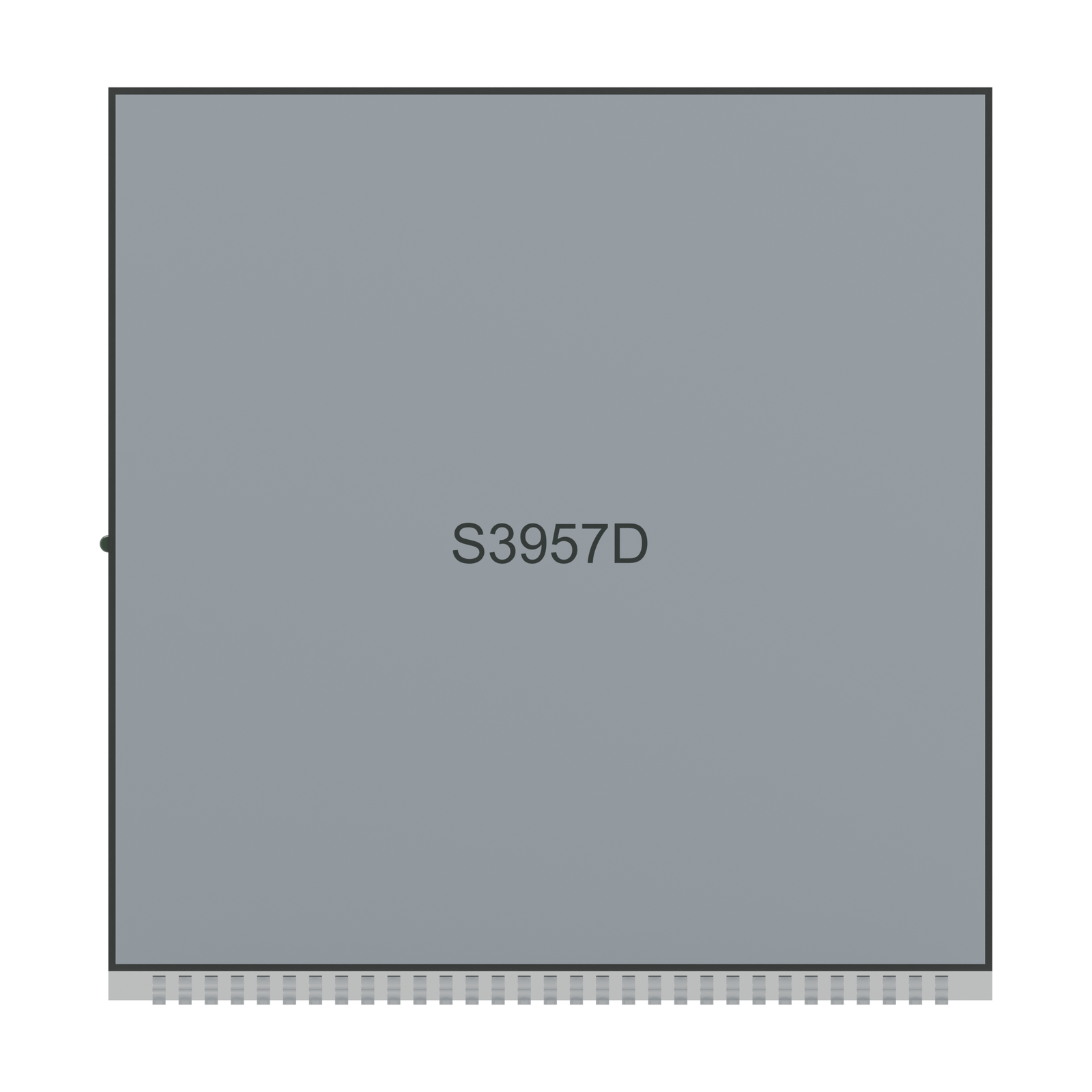

Rangée supérieure de broches
Vérifiez la rangée supérieure au pas de 1.80 mm et réservez les espaces nécessaires aux contacts du circuit imprimé et au montage.
Champs multiplexés
Le plan indique un multiplexage de 1/8 et une polarisation de 1/4 à 5.0 V. Vérifiez l’affectation des segments des trois groupes de lecture et de leurs petits champs de limites.
03 / Usages envisagés
Régulateurs de température
Utilisez cette référence pour concevoir un panneau présentant plusieurs valeurs et leurs limites enregistrées. Confirmez le sens de chaque champ, les unités et le fonctionnement MAX/MIN requis dans la conception du produit.
04 / Assistance produit
De la référence à votre conception.
Quels paramètres de commande LCD sont indiqués pour S3957D ?
La référence indique une tension de fonctionnement LCD de 5.0 V, un multiplexage de 1/8, une polarisation de 1/4 et une fréquence de trame de 64 Hz. Vérifiez ces exigences avec votre pilote LCD ; les exigences électriques définitives sont confirmées pour le projet.
Les légendes kPa et pourcentage définissent-elles des spécifications de mesure ?
Les légendes identifient les champs d’affichage. Les plages de pression et d’humidité, la précision et les capteurs nécessaires doivent être confirmés séparément pour le régulateur fini.
