Ouverture de l'afficheur
Vérifiez la zone de visualisation minimale de 78.10 × 54.20 mm et le contour du verre arrière de 81.10 × 59.70 mm par rapport au boîtier.
Explorateur de produitsVue de face
Faites pivoter, zoomez et inspectez le produit. Le modèle se charge à la demande.
Rendu de face de S3926D montrant le graphisme de l'afficheur et le contour du verre. Les matériaux et les détails géométriques fins constituent des références visuelles pour le projet OEM.
RÉFÉRENCE D’AFFICHEUR OEM
S3926D
Afficheur HTN de thermostat avec champs de température et de consigne

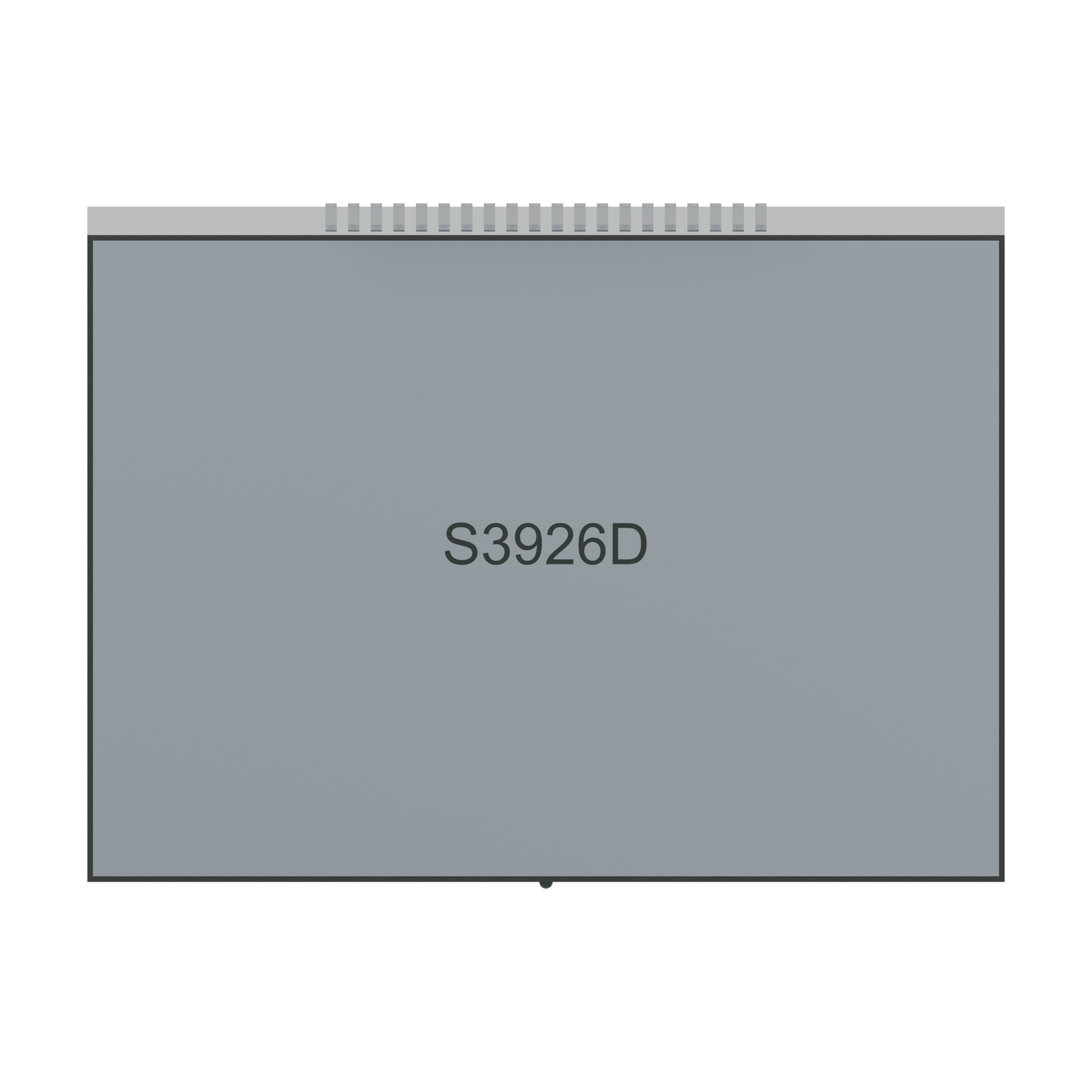

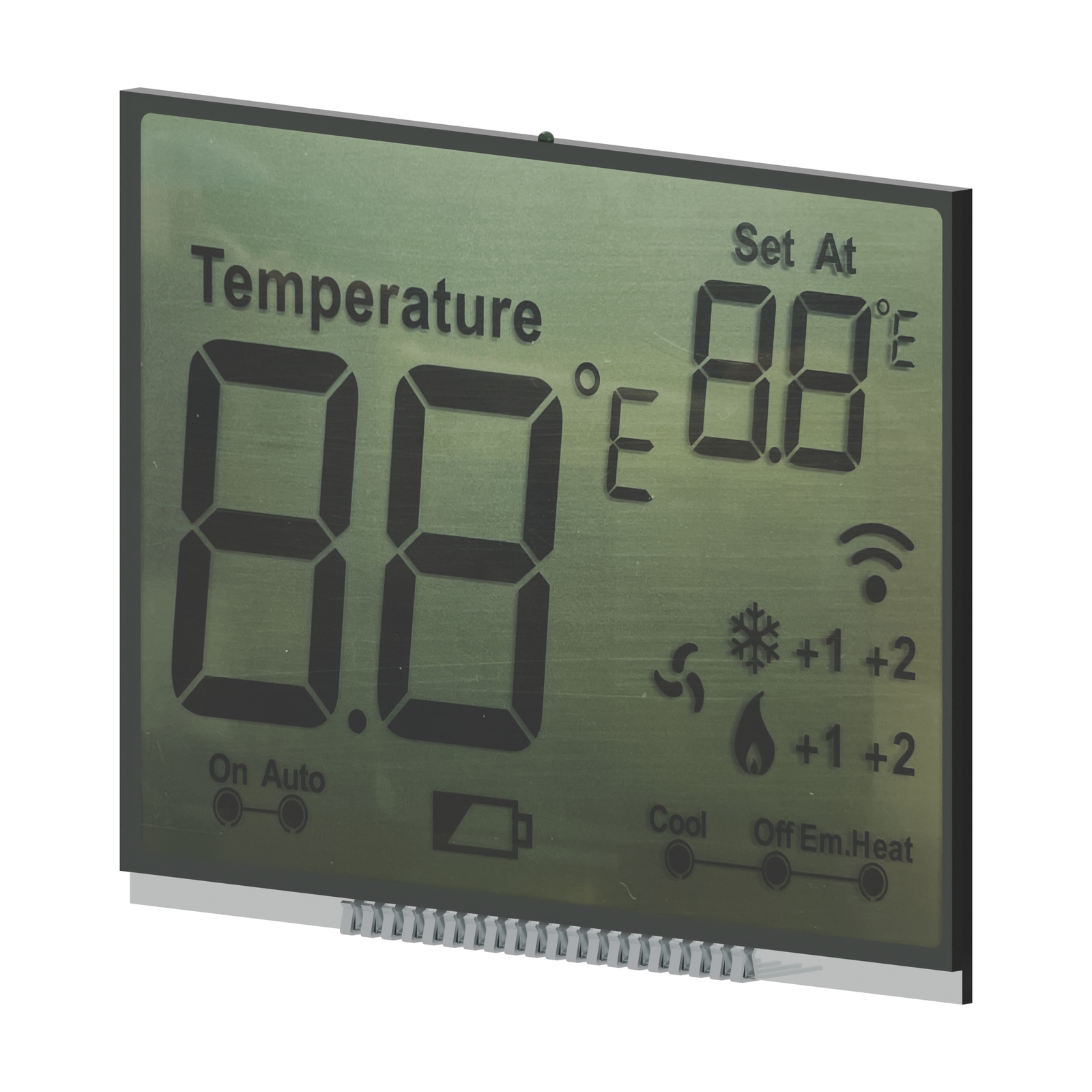

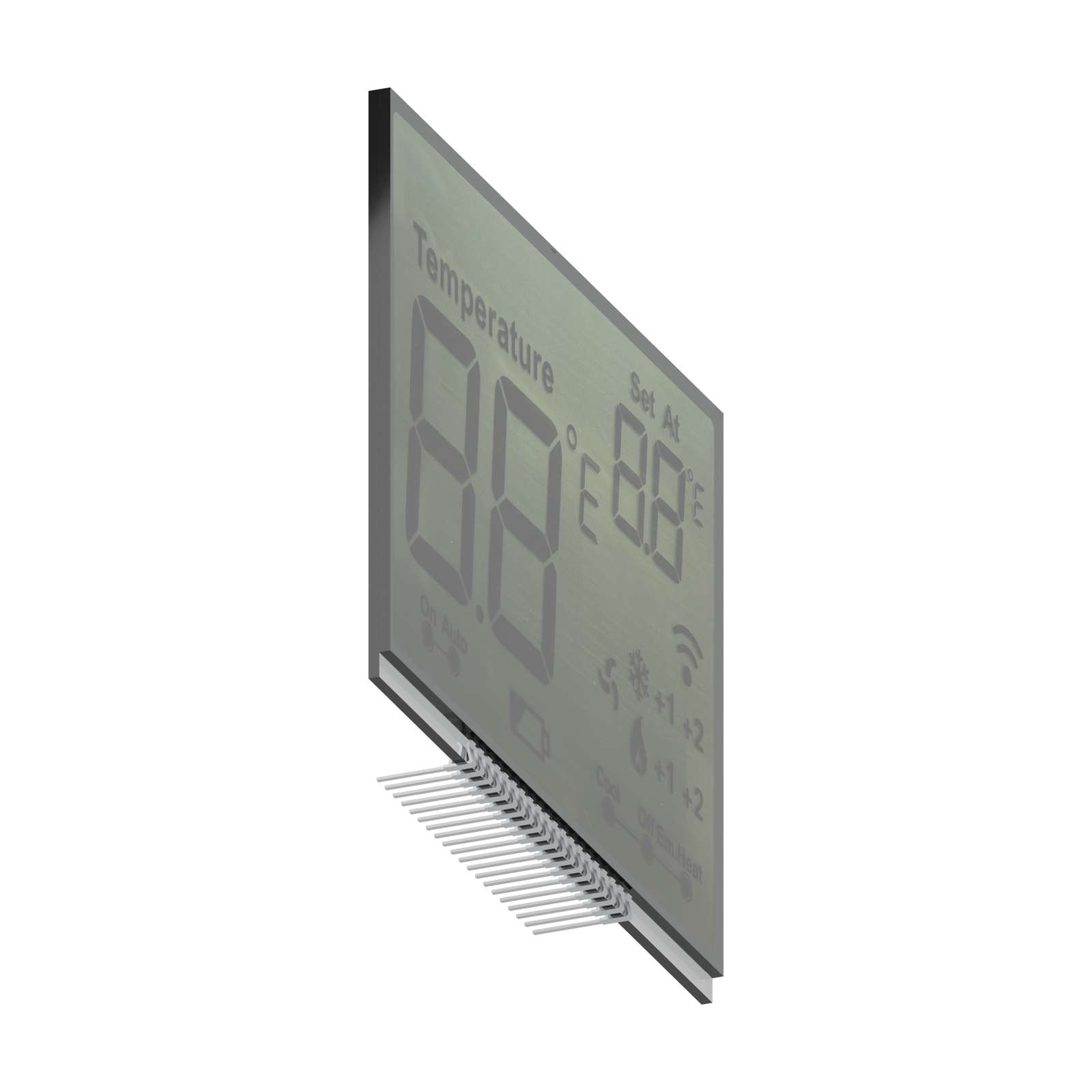

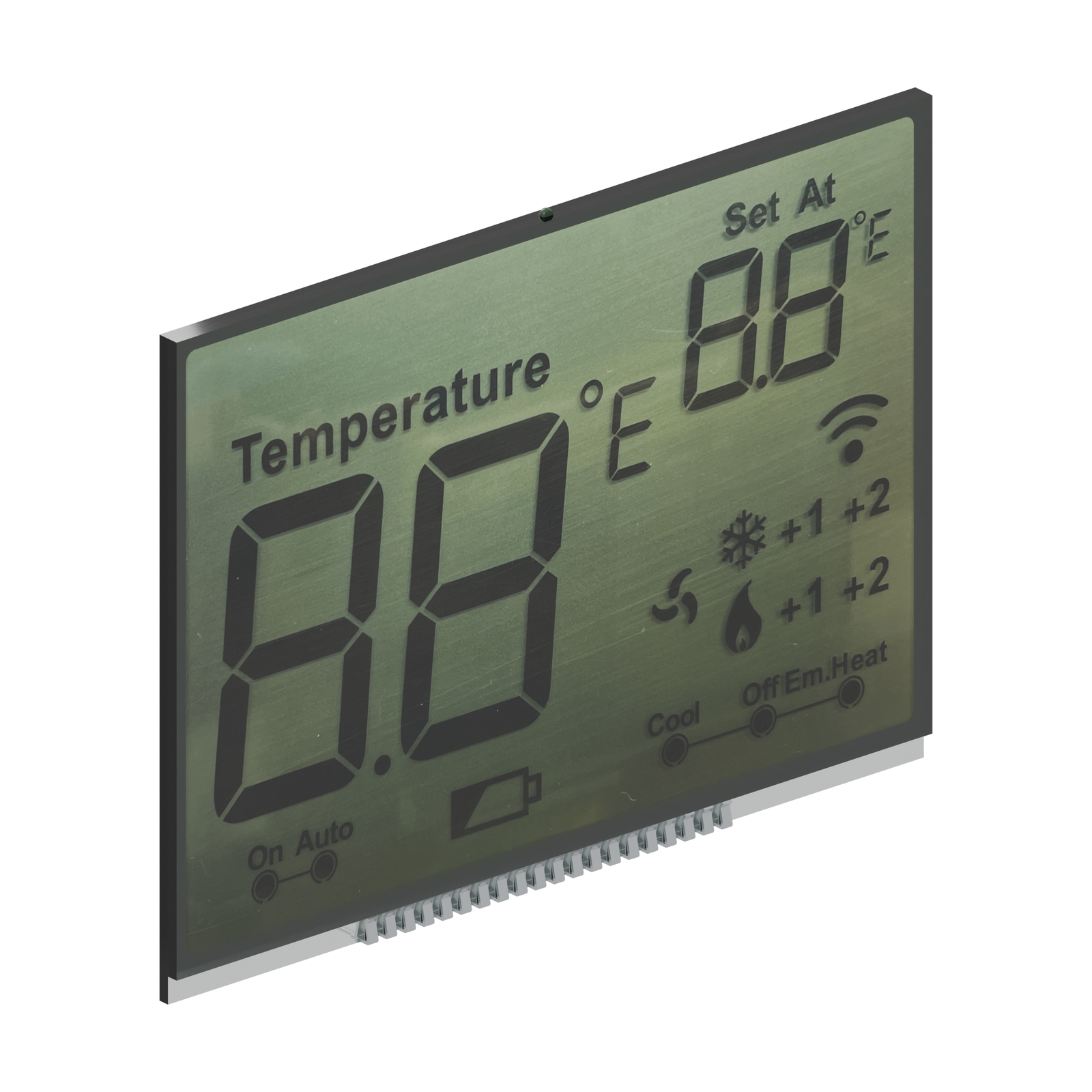

S3926D est une référence LCD segmentée HTN en mode positif, avec un grand champ de température et un champ Set At plus petit. Les symboles de ventilation, de chauffage, de refroidissement, de batterie et d’état occupent les parties droite et inférieure.
78.10 × 54.20 mmZone visible minimale
3.0 VTension de fonctionnement du LCD
Un point de départ pour votre afficheur sur mesure.
Les images, la géométrie 3D et les paramètres indiqués sont des informations de référence OEM. Les dimensions finales, les exigences électriques, la configuration optique et la construction sont confirmées pour votre projet.
Vidéo du produit
Courte vidéo du produit. La lecture commence lorsque vous appuyez sur le bouton de lecture.
01 / Configuration de référence
Commencez par l'essentiel.
Une configuration de référence pour discuter de votre projet LCD. Les spécifications finales doivent être confirmées pour le projet.
| Référence du modèle | S3926D |
|---|---|
| Largeur × hauteur du verre arrière | 81.10 ± 0.20 × 59.70 ± 0.20 mm |
| Largeur × hauteur du verre avant | 81.10 ± 0.20 × 57.20 ± 0.20 mm |
| Zone visible minimale | 78.10 × 54.20 mm |
| Épaisseur du LCD | 2.80 mm maximum |
| Épaisseur du verre par couche | 1.10 ± 0.10 mm |
| Pas des broches | 2.00 mm |
| Mode d'affichage | HTN, positif |
| Connexion | Broches |
| Tension de fonctionnement du LCD | 3.0 V |
| Conditions de pilotage | Rapport cyclique de 1/4, rapport de polarisation de 1/3 |
| Fréquence d’image | 64 Hz |
| Direction d'observation | 12 heures |
| Polariseur arrière | Transflectif, adhésif |
| Polariseur avant | Transmissif, adhésif |
| Température de fonctionnement | 0 °C à +50 °C |
| Température de stockage | −10 °C à +60 °C |
02 / Conception OEM
Adaptez l'afficheur à votre produit.
Apportez vos exigences. Nous passerons en revue la configuration avec vous.

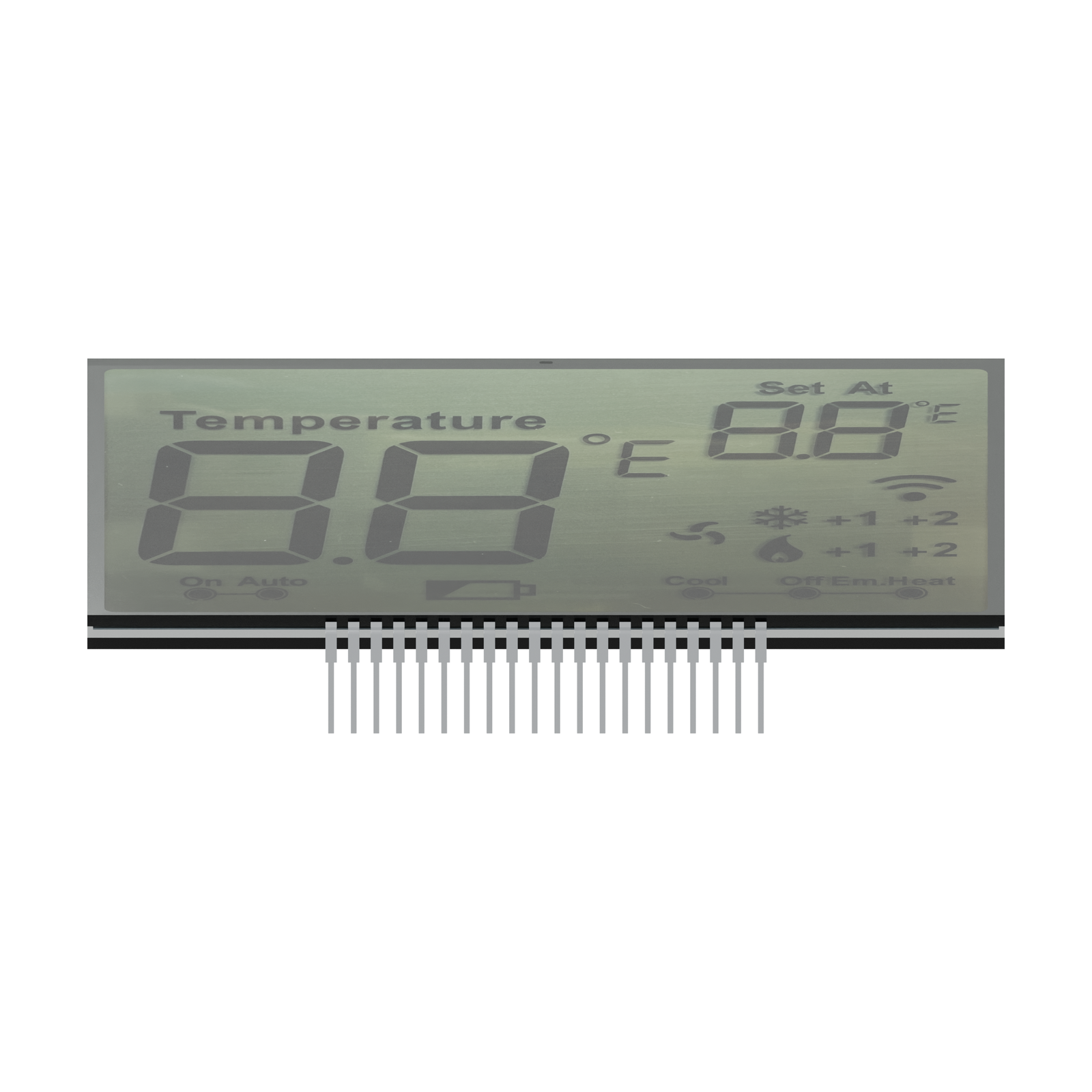

Connexion par broches inférieures
Vérifiez la rangée inférieure au pas de 2.00 mm et affectez les segments de température, de consigne et d’état au pilote LCD.
Conditions de visualisation
Le polariseur arrière est transflectif et la direction de vision est à 12 heures. Évaluez la lisibilité à la hauteur de montage et sous l’éclairage prévus.
03 / Usages envisagés
Régulateurs de température
Utilisez cette référence pour concevoir les indications de température ambiante, de consigne et de mode d’un panneau de régulation. Confirmez les unités et les symboles d’étages de chauffage ou de refroidissement avec la conception du régulateur.
04 / Assistance produit
De la référence à votre conception.
Quels paramètres de commande LCD sont indiqués pour S3926D ?
La référence indique une tension de fonctionnement LCD de 3.0 V, un multiplexage de 1/4, une polarisation de 1/3 et une fréquence de trame de 64 Hz. Vérifiez ces exigences avec votre pilote LCD ; les exigences électriques définitives sont confirmées pour le projet.
Comment spécifier les symboles de chauffage et de refroidissement ?
Sélectionnez les symboles d’étage, de ventilation et de mode selon la logique de commande. Leur présence ne définit pas les équipements pris en charge ni les capteurs du régulateur.
Votre prochain projet LCD
Donnons forme à votre afficheur.
Précisez le contenu à afficher, l’espace dans le boîtier, le dispositif de pilotage, l’environnement de fonctionnement et la quantité visée.
