Ouverture compacte

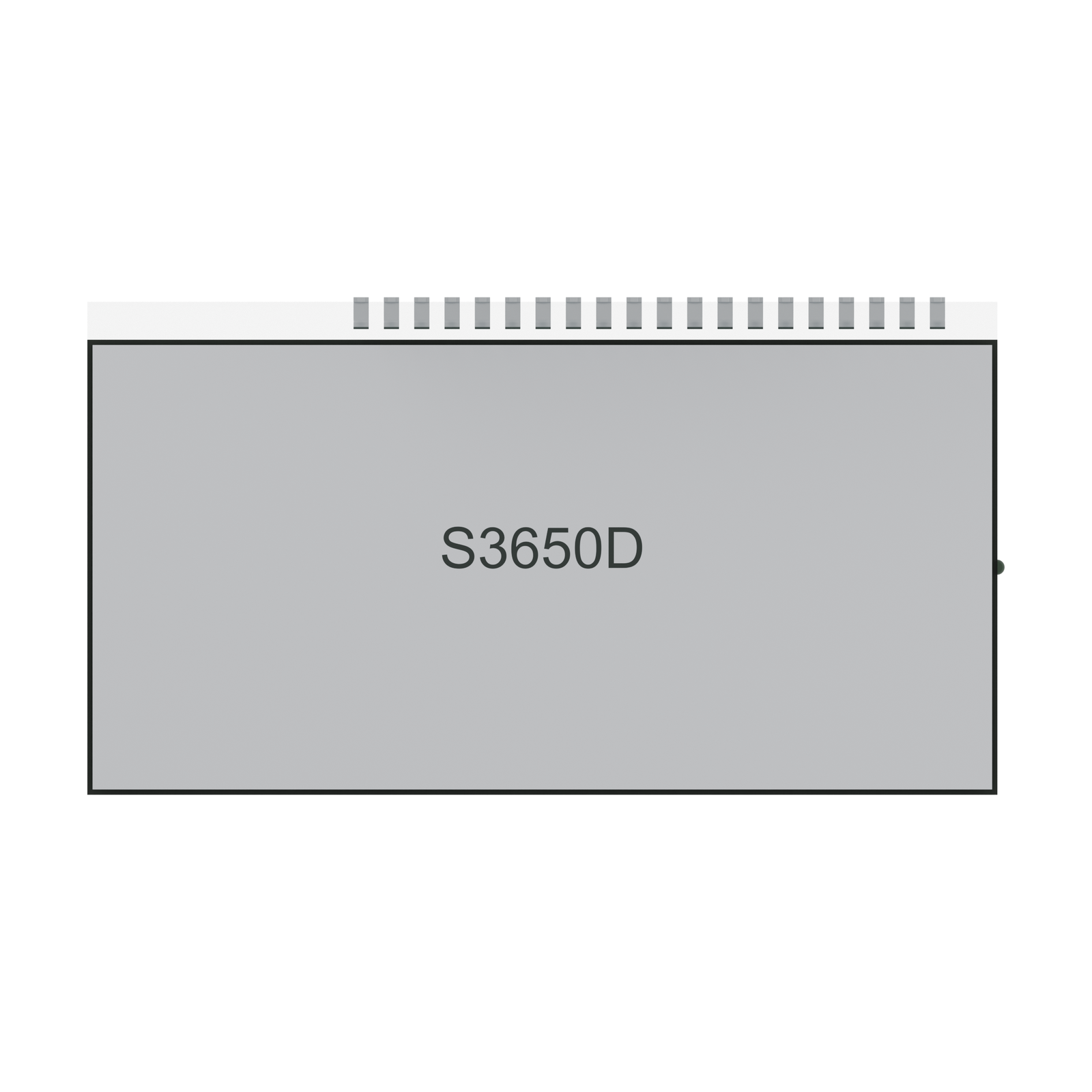

Vérifiez la zone de visualisation minimale de 57.00 × 27.00 mm et le contour du verre arrière de 60.00 × 32.50 mm par rapport à l’ouverture du panneau.
Explorateur de produitsVue de face
Faites pivoter, zoomez et inspectez le produit. Le modèle se charge à la demande.

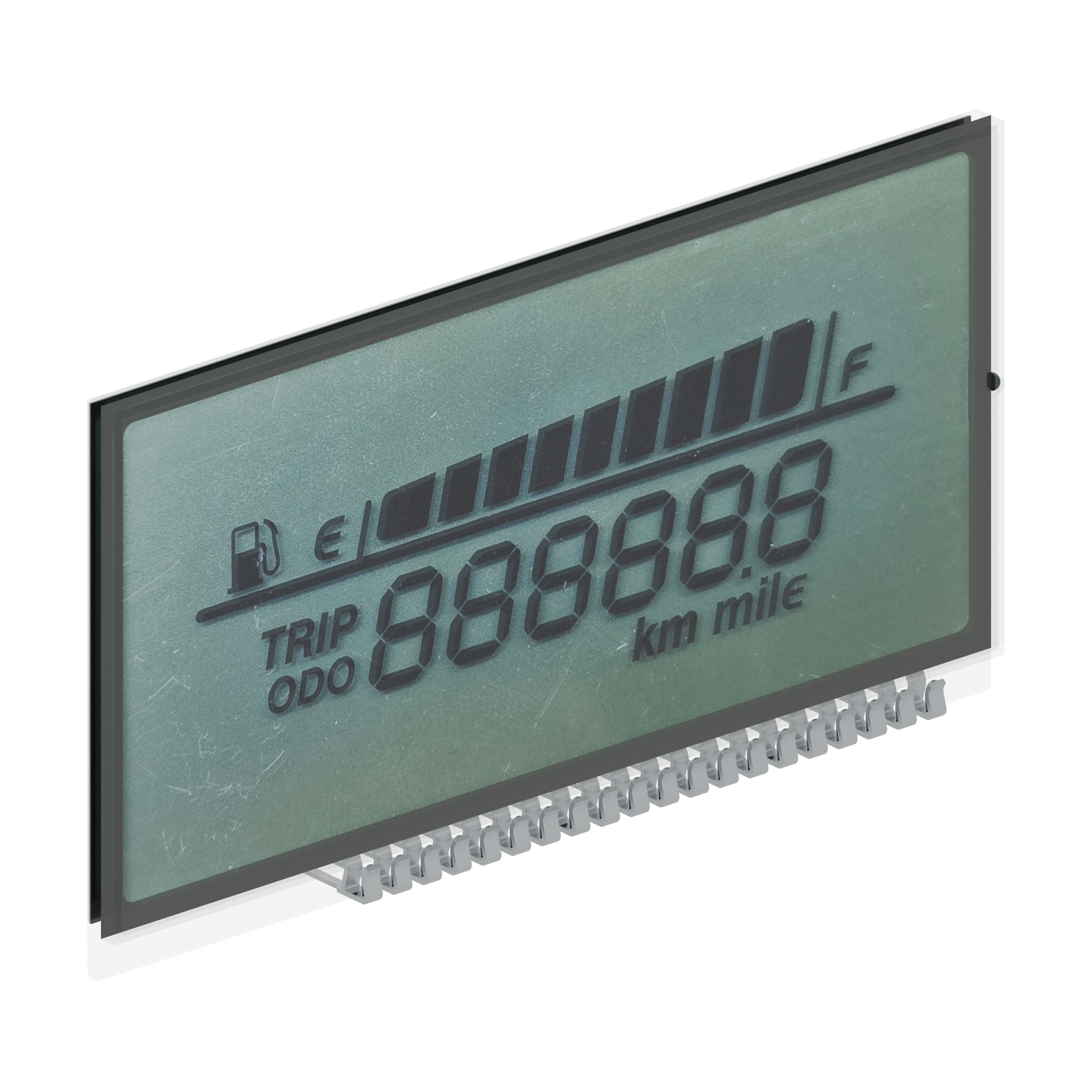

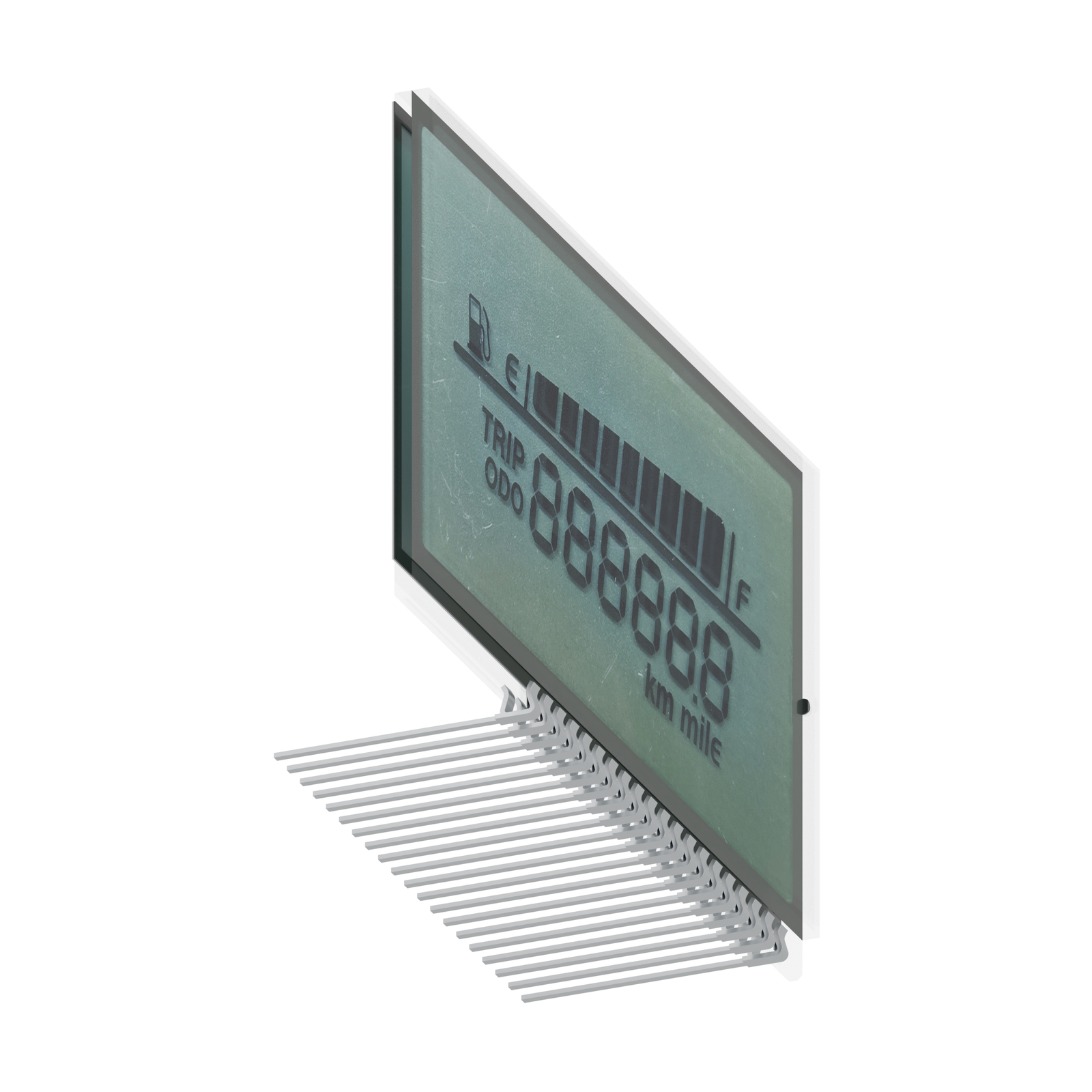

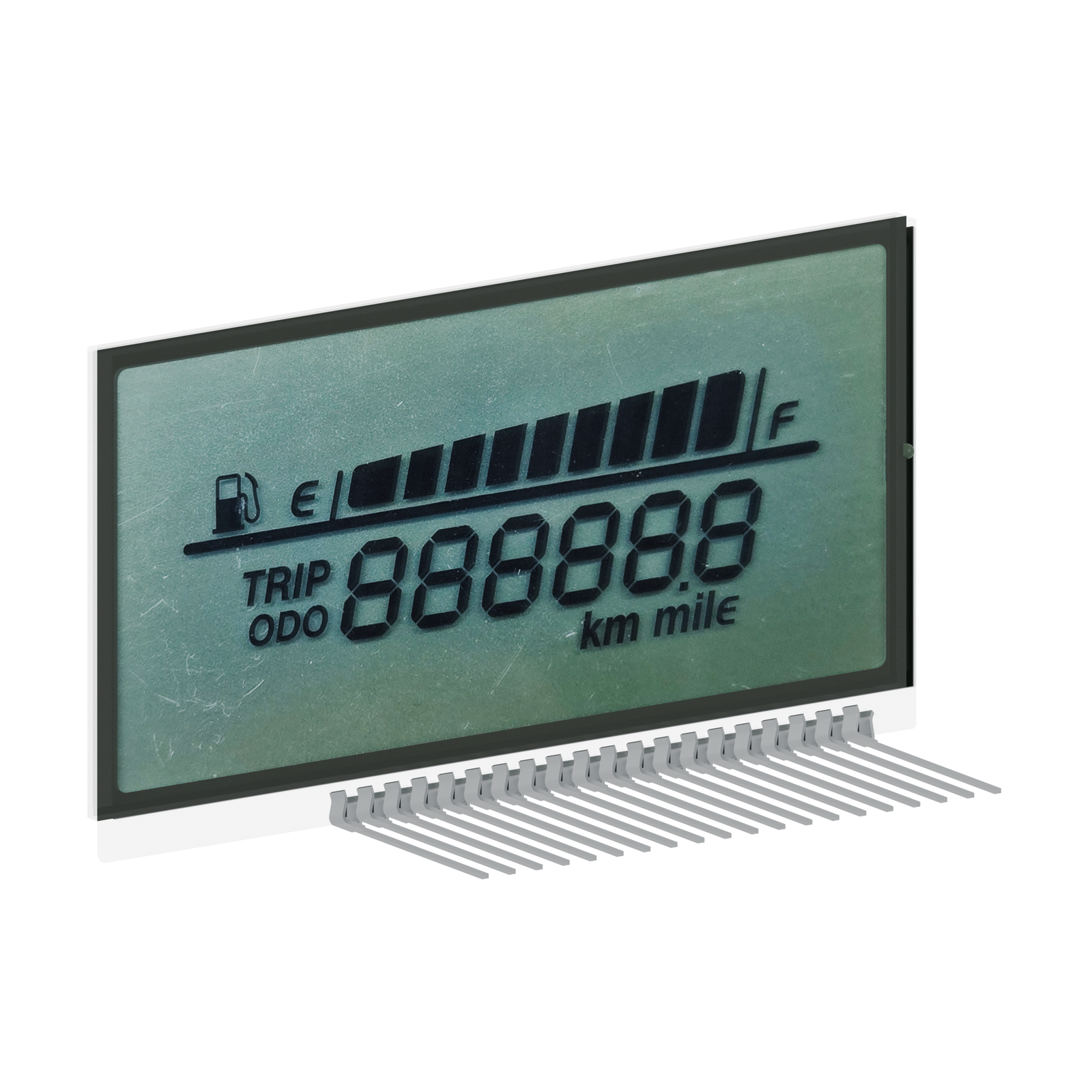

Rendu de face de S3650D montrant le graphisme de l'afficheur et le contour du verre. Les matériaux et les détails géométriques fins constituent des références visuelles pour le projet OEM.
RÉFÉRENCE D’AFFICHEUR OEM
S3650D
Afficheur HTN de carburant avec barre de niveau et chiffres de trajet
S3650D est une référence LCD segmentée HTN en mode positif, avec une barre de carburant E–F au-dessus d’un champ à six chiffres. Le symbole de pompe et les légendes TRIP, ODO, km et mile identifient les zones d’affichage. Une rangée de broches longe le bord inférieur.
57.00 × 27.00 mmZone visible minimale
4.5 VTension de fonctionnement du LCD
Un point de départ pour votre afficheur sur mesure.
Les images, la géométrie 3D et les paramètres indiqués sont des informations de référence OEM. Les dimensions finales, les exigences électriques, la configuration optique et la construction sont confirmées pour votre projet.
Vidéo du produit
Courte vidéo du produit. La lecture commence lorsque vous appuyez sur le bouton de lecture.
01 / Configuration de référence
Commencez par l'essentiel.
Une configuration de référence pour discuter de votre projet LCD. Les spécifications finales doivent être confirmées pour le projet.
| Référence du modèle | S3650D |
|---|---|
| Largeur × hauteur du verre arrière | 60.00 ± 0.20 × 32.50 ± 0.20 mm |
| Largeur × hauteur du verre avant | 60.00 ± 0.20 × 30.00 ± 0.20 mm |
| Zone visible minimale | 57.00 × 27.00 mm |
| Épaisseur du LCD | 3.00 mm au maximum |
| Épaisseur du verre par couche | 1.10 ± 0.10 mm |
| Pas des broches | 2.00 mm |
| Mode d'affichage | HTN, positif |
| Connexion | Broches |
| Tension de fonctionnement du LCD | 4.5 V |
| Conditions de pilotage | Rapport cyclique de 1/4, rapport de polarisation de 1/3 |
| Fréquence d’image | 75 Hz |
| Direction d'observation | 6 heures |
| Polariseur arrière | Transflectif, adhésif |
| Polariseur avant | Transmissif, adhésif |
| Température de fonctionnement | −20 °C à +70 °C |
| Température de stockage | −30 °C à +80 °C |
02 / Conception OEM
Adaptez l'afficheur à votre produit.
Apportez vos exigences. Nous passerons en revue la configuration avec vous.
Rangée inférieure de broches

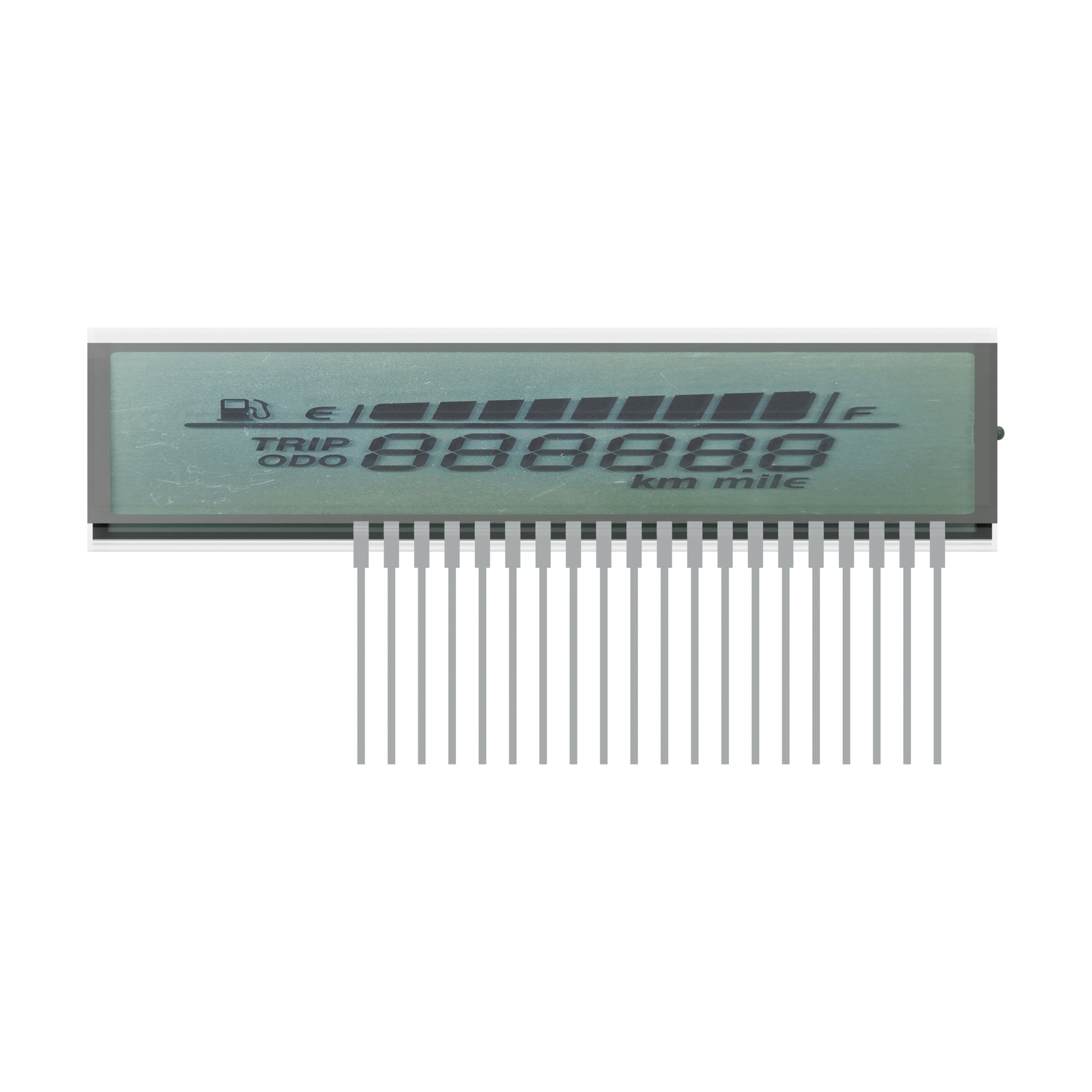

Vérifiez la rangée de connexion inférieure au pas de 2.00 mm, notamment l’affectation des segments et le dégagement arrière du circuit imprimé.
Fréquence de commande
Le plan spécifie 75 Hz avec un multiplexage de 1/4 et une polarisation de 1/3. Vérifiez la fréquence de trame ainsi que la tension de fonctionnement LCD de 4.5 V lors du choix du pilote.
03 / Usages envisagés
Panneaux d'affichage de carburant
Utilisez cette référence pour concevoir les indications de niveau de carburant et de distance d’un tableau de bord. Confirmez les segments de niveau, la plage numérique et les unités de distance avec la conception de l’instrument.
04 / Assistance produit
De la référence à votre conception.
Quels paramètres de commande LCD sont indiqués pour S3650D ?
La référence indique une tension de fonctionnement LCD de 4.5 V, un multiplexage de 1/4, une polarisation de 1/3 et une fréquence de trame de 75 Hz. Vérifiez ces exigences avec votre pilote LCD ; les exigences électriques définitives sont confirmées pour le projet.
La barre de carburant comprend-elle un capteur de niveau ?
La barre de carburant et le symbole de pompe font partie du graphisme. Le capteur, le traitement du signal et la correspondance entre niveau et segments relèvent de la conception de l’instrument complet.
Votre prochain projet LCD
Donnons forme à votre afficheur.
Précisez le contenu à afficher, l’espace dans le boîtier, le dispositif de pilotage, l’environnement de fonctionnement et la quantité visée.
