Асимметричный контур
Проверьте габаритные размеры заднего стекла 106.00 × 61.00 mm и наклонный контур относительно проёма панели. Прямоугольные размеры области просмотра не описывают весь асимметричный проём.
КАТАЛОГ ПРОДУКЦИИВид спереди
Вращайте, увеличивайте и осматривайте изделие. Загружается по запросу.

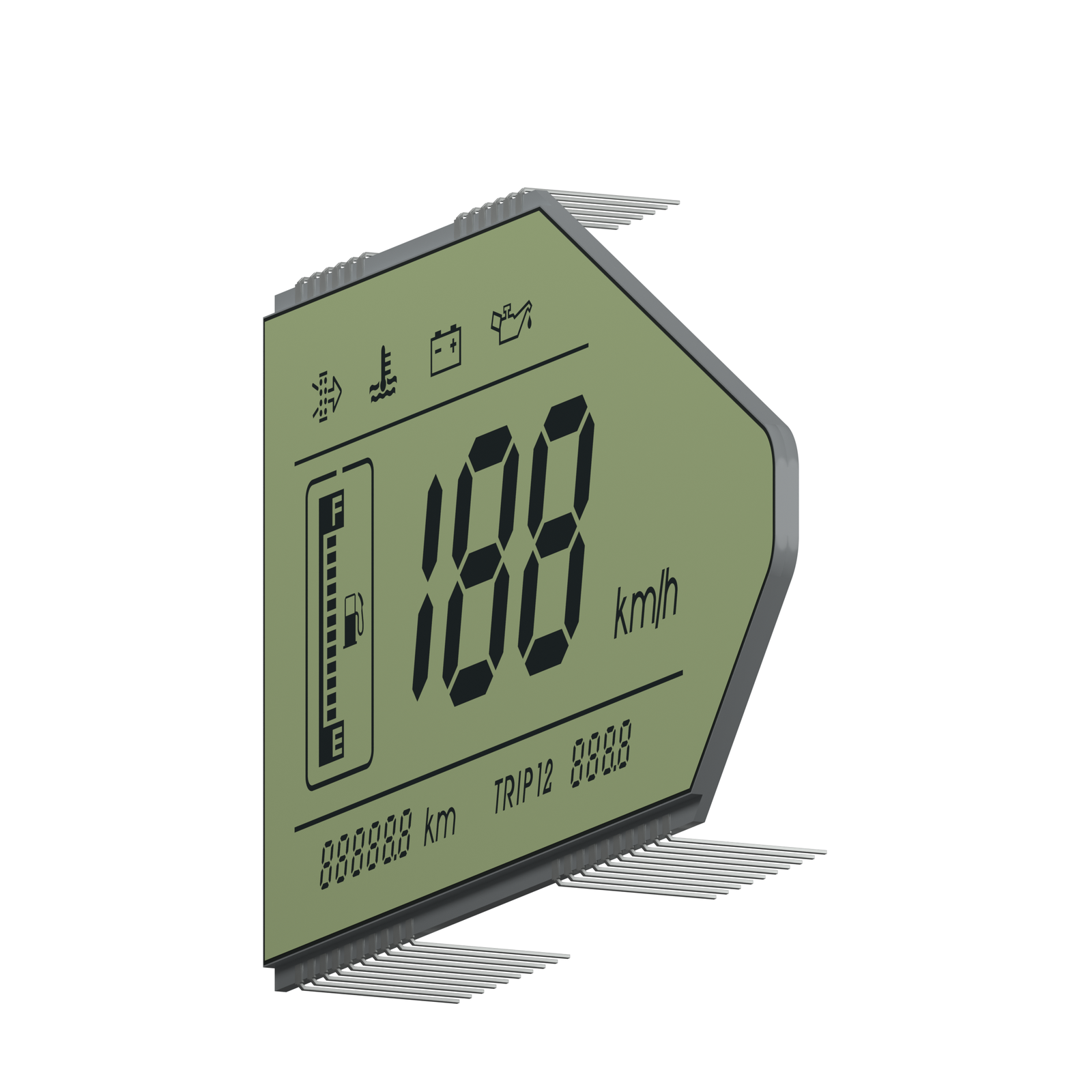

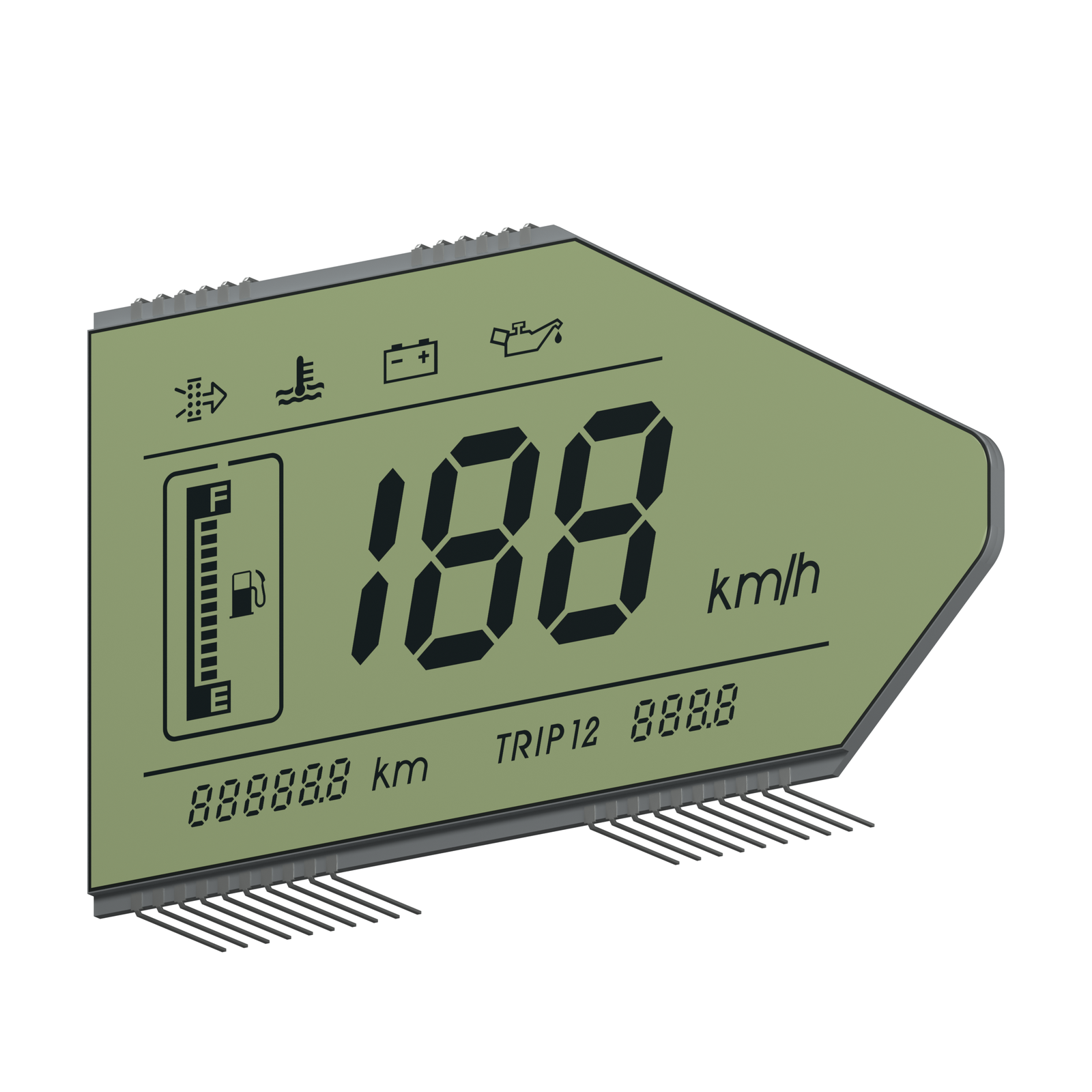

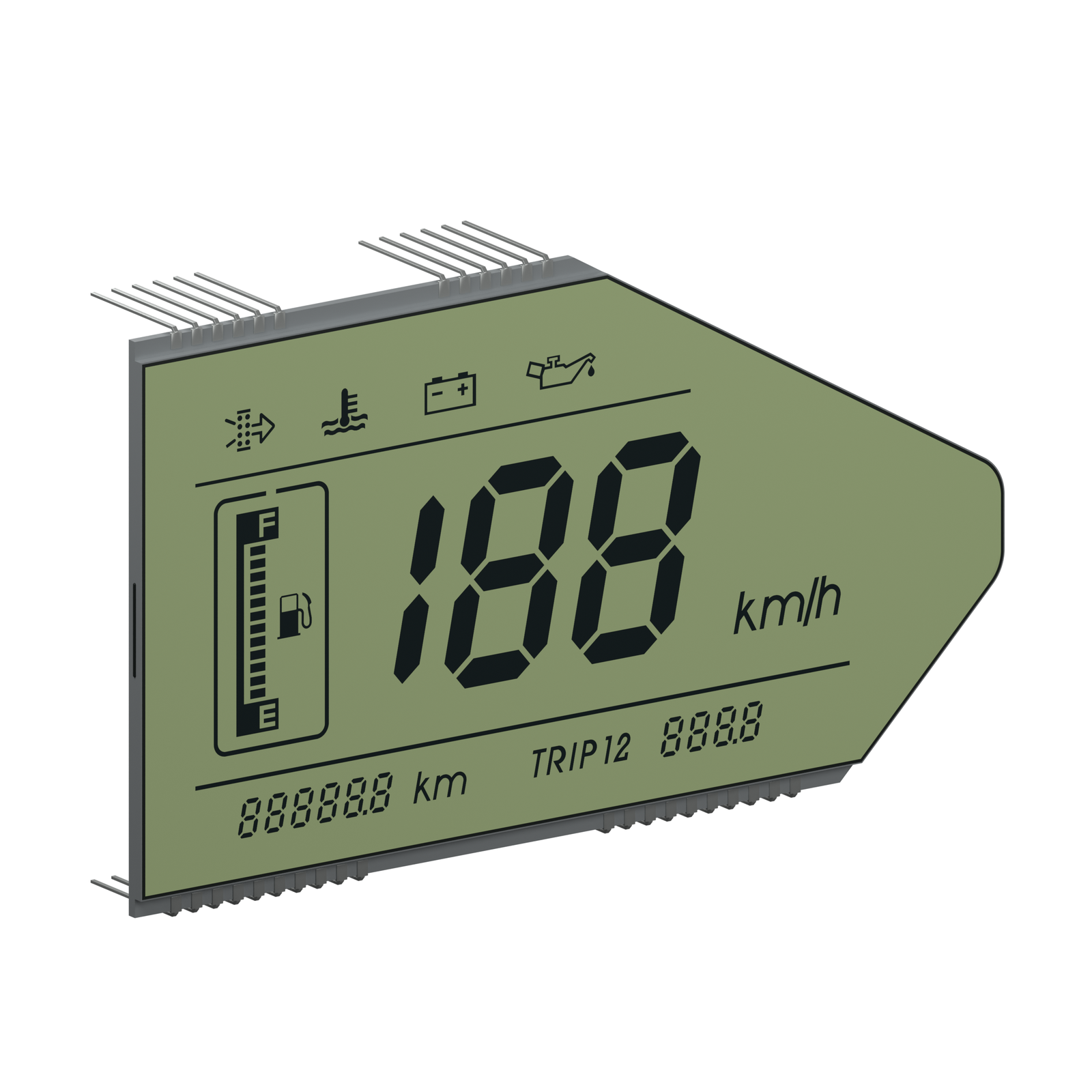

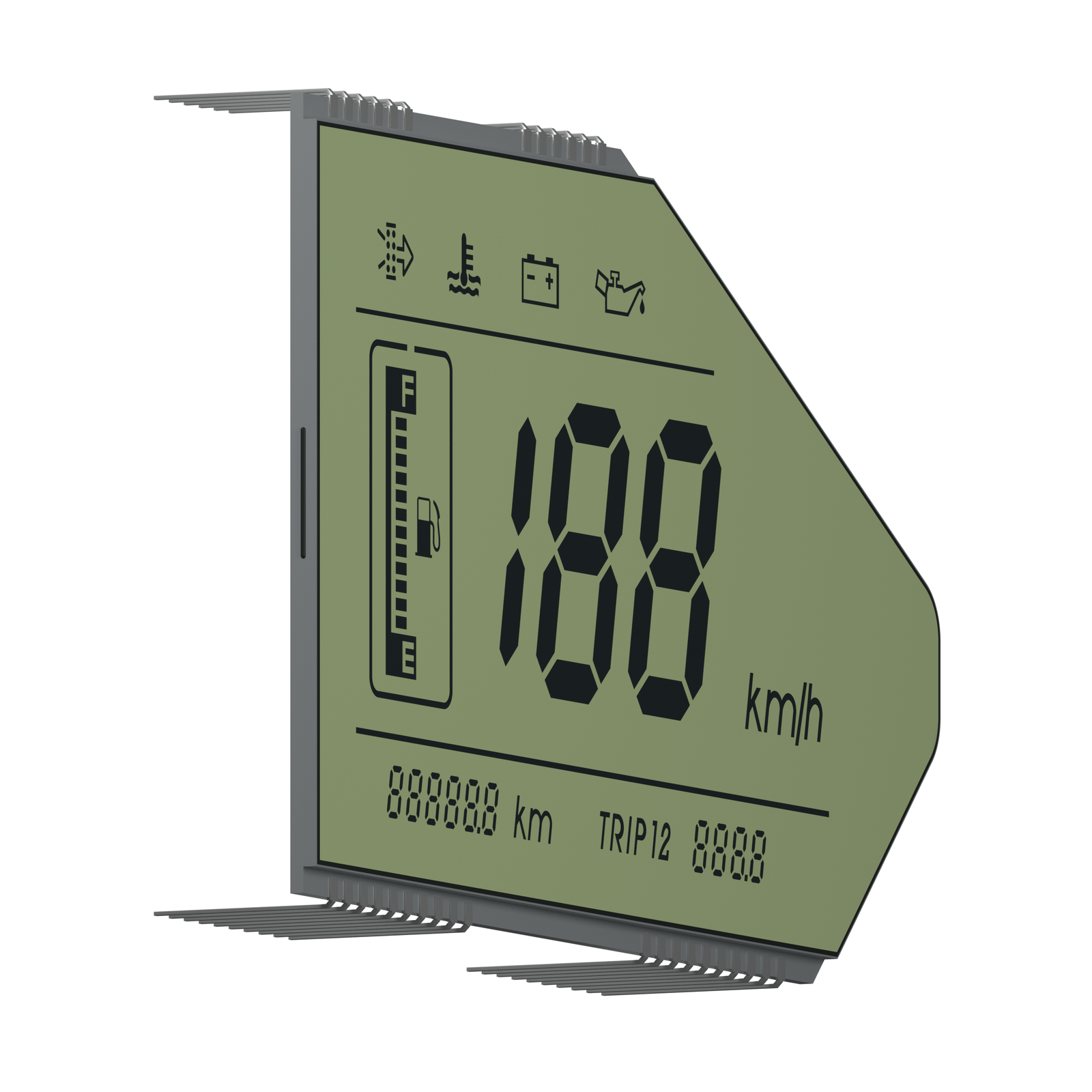

Визуализация S3665D спереди, показывающая графику дисплея и контур стекла. Материалы и мелкие геометрические детали служат визуальными ориентирами для проекта OEM.
СПРАВОЧНЫЙ ДИСПЛЕЙ ДЛЯ OEM
S3665D
Асимметричный TN-дисплей приборной панели со сгруппированными рядами выводов
S3665D — референсный сегментный ЖК-дисплей TN с позитивным отображением и асимметричным контуром стекла. Графика объединяет крупное числовое поле, надписи km/h и trip, шкалу топлива и значки состояния приборов. Вдоль верхней и нижней кромок расположены сгруппированные ряды выводов.
103.00 × 54.00 mm (асимметричный контур)Минимальная видимая область
4.5 VРабочее напряжение LCD
Начальная точка для вашего пользовательского дисплея.
Изображения, 3D-геометрия и перечисленные параметры являются справочной информацией для OEM. Окончательные размеры, электрические требования, оптическая конфигурация и конструкция подтверждаются для вашего проекта.
Видео продукта
Короткое видео продукта. Воспроизведение начинается после нажатия кнопки запуска.
01 / СПРАВОЧНАЯ КОНФИГУРАЦИЯ
Начните с самого необходимого.
Справочная конфигурация для обсуждения вашего проекта LCD. Окончательные характеристики подлежат подтверждению для конкретного проекта.
| Справочная модель | S3665D |
|---|---|
| Режим отображения | TN, позитивный |
| Габаритная ширина × высота заднего стекла | 106.00 ± 0.20 × 61.00 ± 0.20 mm |
| Габаритная ширина × высота переднего стекла | 106.00 ± 0.20 × 57.00 ± 0.20 mm |
| Минимальная видимая область | 103.00 × 54.00 mm (асимметричный контур) |
| Толщина LCD | Не более 2.80 mm |
| Толщина каждого слоя стекла | 1.10 ± 0.10 mm |
| Шаг выводов | 2.54 mm |
| Соединение | Выводы в сгруппированных верхних и нижних рядах |
| Рабочее напряжение LCD | 4.5 V |
| Условия управления | Мультиплексирование 1/4, смещение 1/3 |
| Частота кадров | 64 Hz |
| Направление обзора | 3 часа |
| Задний поляризатор | Трансфлективный, с клеевым слоем |
| Передний поляризатор | На просвет, с клеевым слоем |
| Рабочая температура | От −20 °C до +70 °C |
| Температура хранения | От −30 °C до +80 °C |
02 / ПРОЕКТИРОВАНИЕ ДЛЯ OEM
Адаптируйте дисплей под ваше изделие.
Принесите свои требования. Мы обсудим конфигурацию с вами.
Сгруппированные соединения
Проверьте сгруппированные верхние и нижние ряды выводов с шагом 2.54 mm относительно PCB. Уточните окончательное назначение выводов и задние зазоры для них в сборке.
Положение наблюдателя
Указаны трансфлективный задний поляризатор и направление просмотра «3 часа». Оцените выбранную графику при освещении и положении наблюдателя, предусмотренных для установленного дисплея.
03 / НАПРАВЛЕНИЕ ПРИМЕНЕНИЯ
Панели индикации топлива
Используйте эту референсную модель при проектировании топливной, числовой и статусной индикации панели. Уточните окончательные единицы измерения и графику для вашего проекта.
04 / ПОДДЕРЖКА ПРОДУКЦИИ
От справочного варианта к вашей конструкции.
Какие параметры управления ЖК-дисплеем указаны для S3665D?
В референсных данных указаны рабочее напряжение ЖК-дисплея 4.5 V, коэффициент мультиплексирования 1/4, отношение напряжений смещения 1/3 и кадровая частота 64 Hz. Сопоставьте эти требования с вашим драйвером ЖК-дисплея; окончательные электрические требования согласуются для проекта.
Является ли контур стекла прямоугольным?

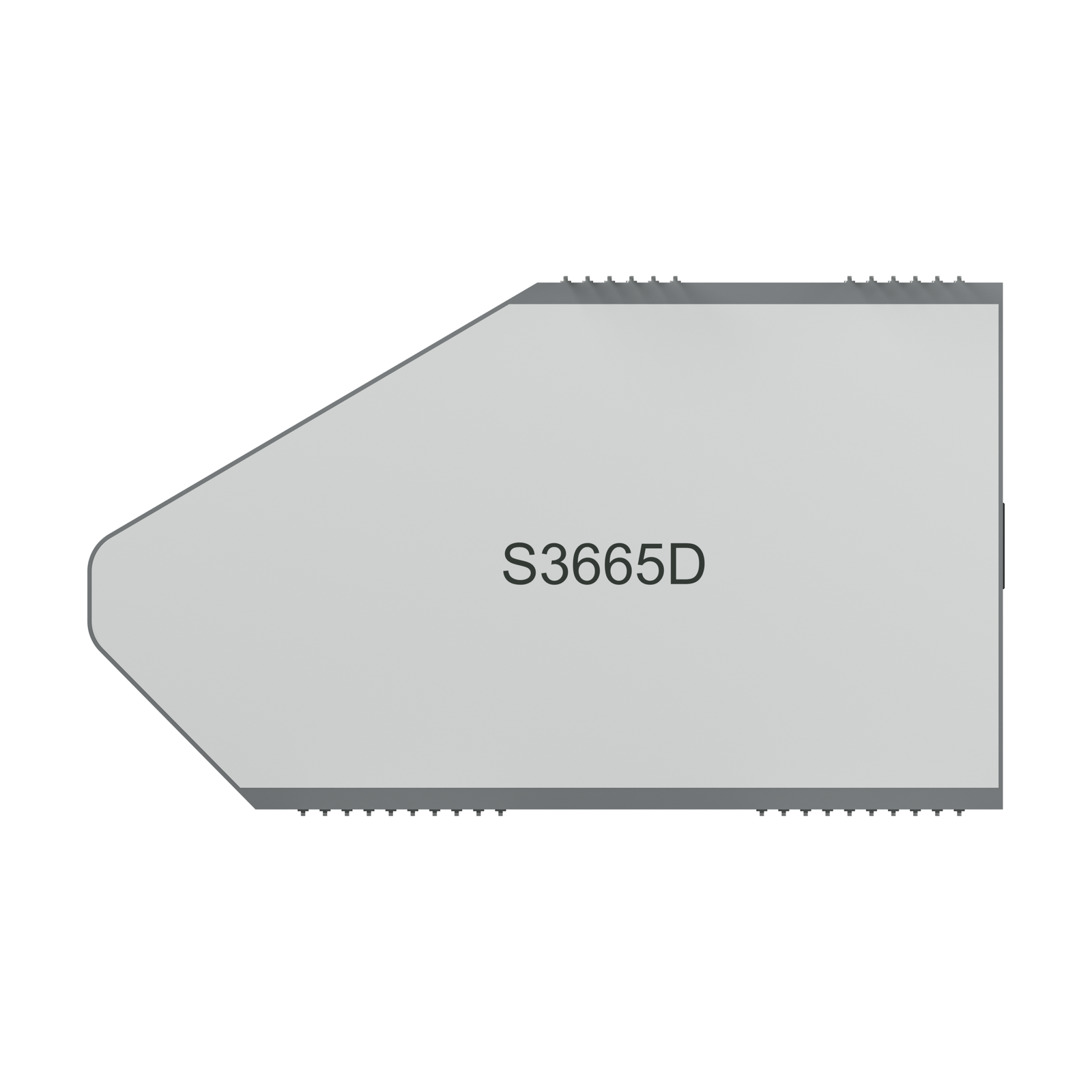

Референсная модель имеет асимметричный контур со скошенной верхней правой кромкой. Проверьте полную форму и зазоры по геометрии проекта; значения ширины и высоты являются габаритными размерами.
