Abertura do painel de instrumentos
Verifique a área visível mínima de 79.49 × 51.63 mm e o contorno do vidro traseiro de 83.49 × 63.13 mm em relação à abertura do painel.
Explorador de produtosVista frontal
Gire, amplie e inspecione o produto. Carregamento sob demanda.

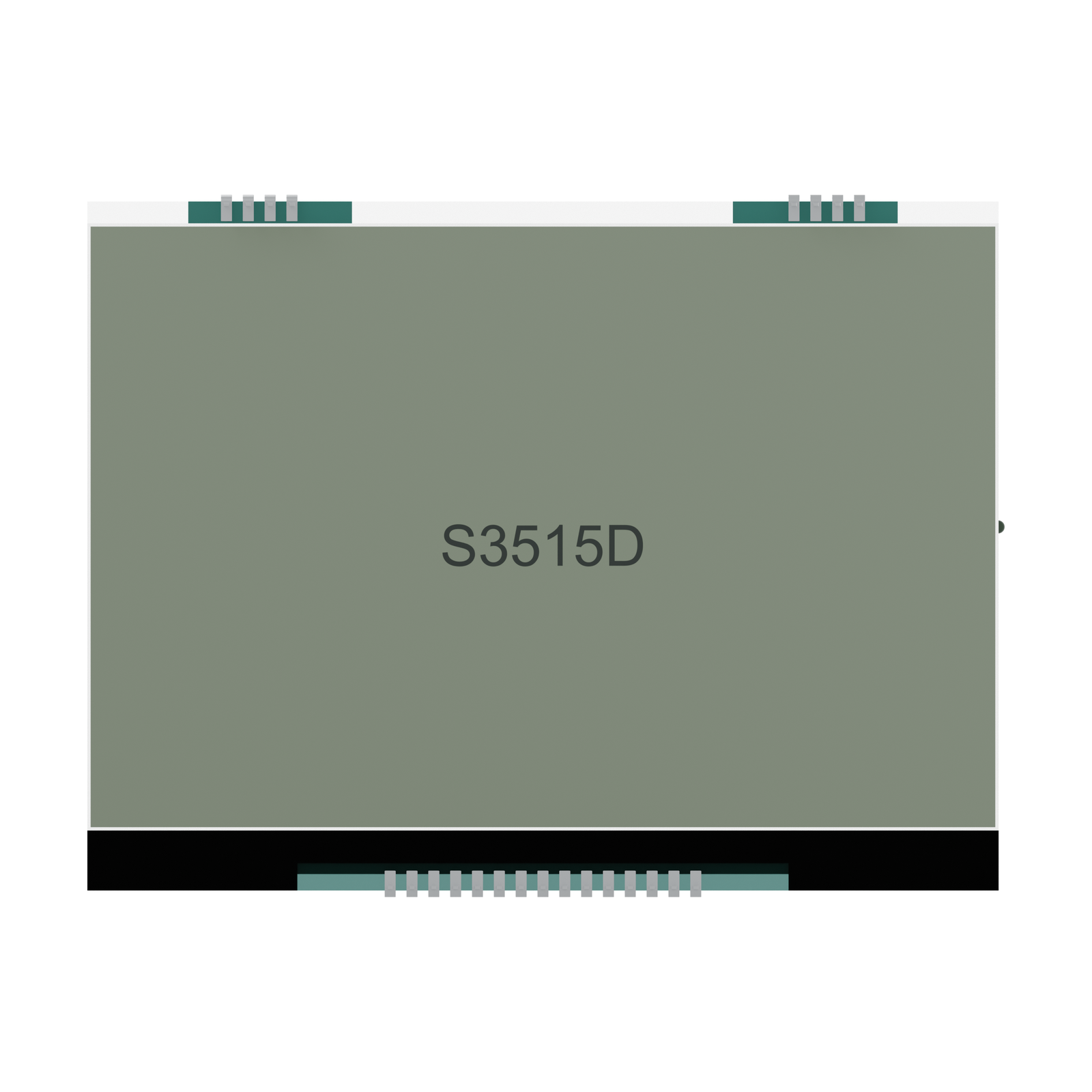

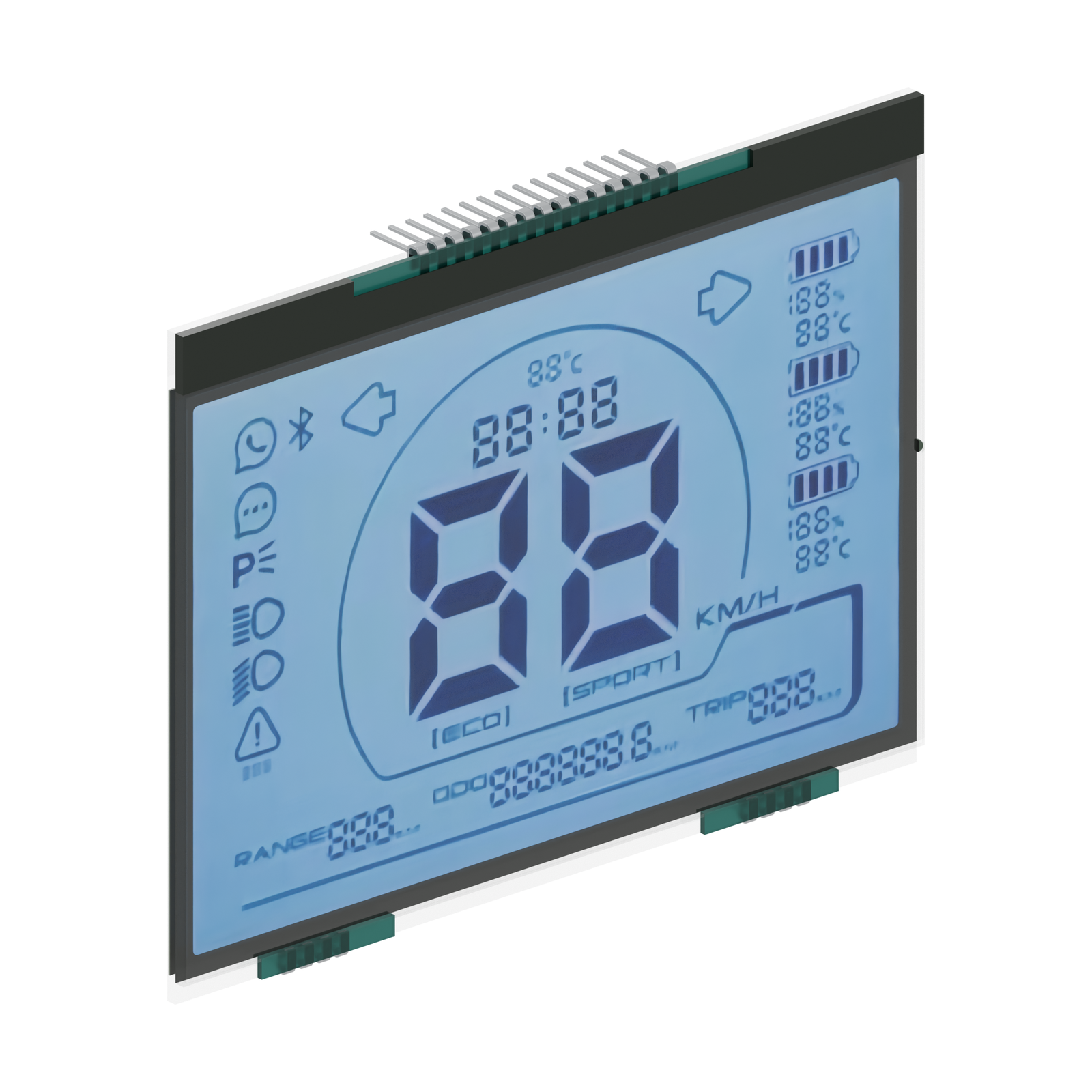

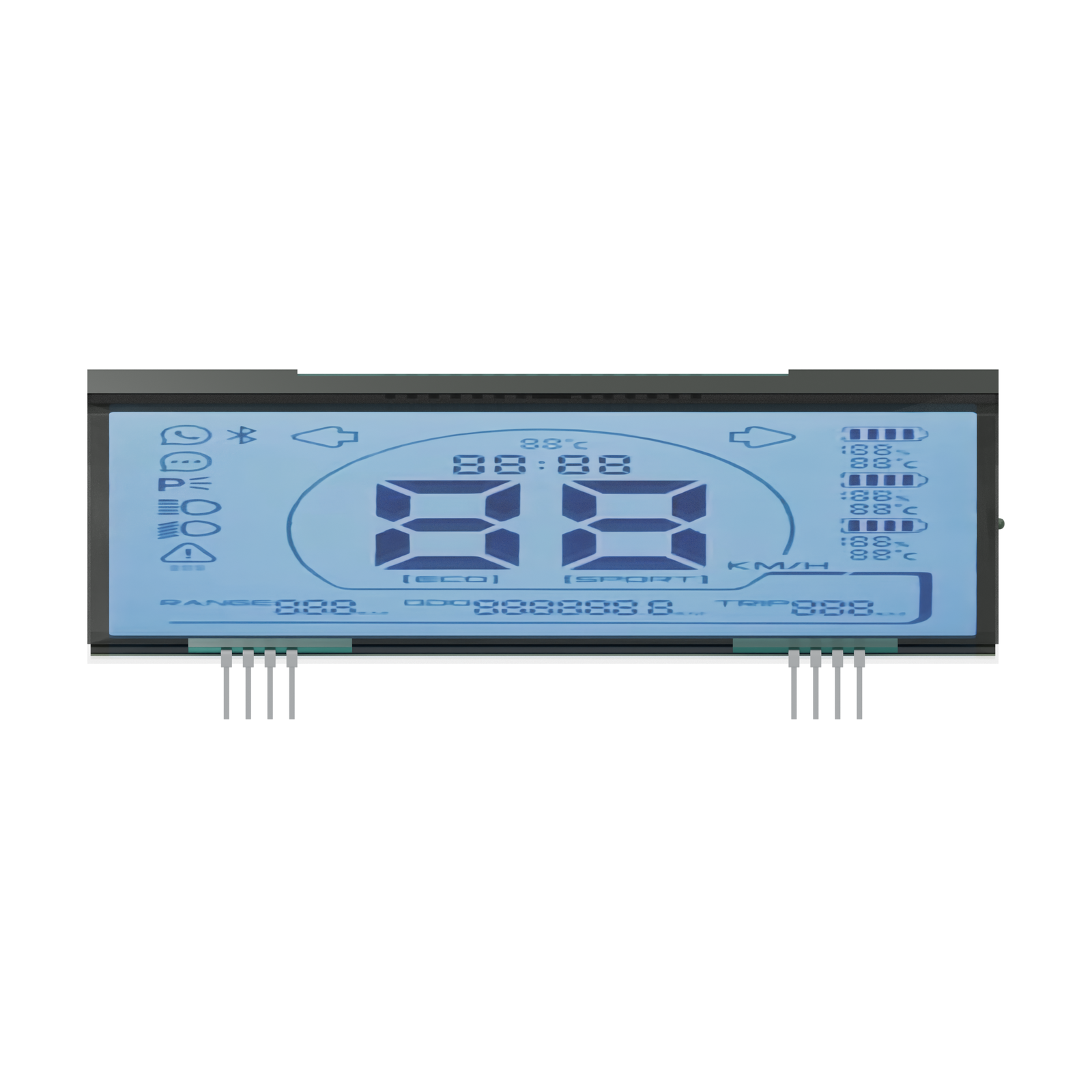

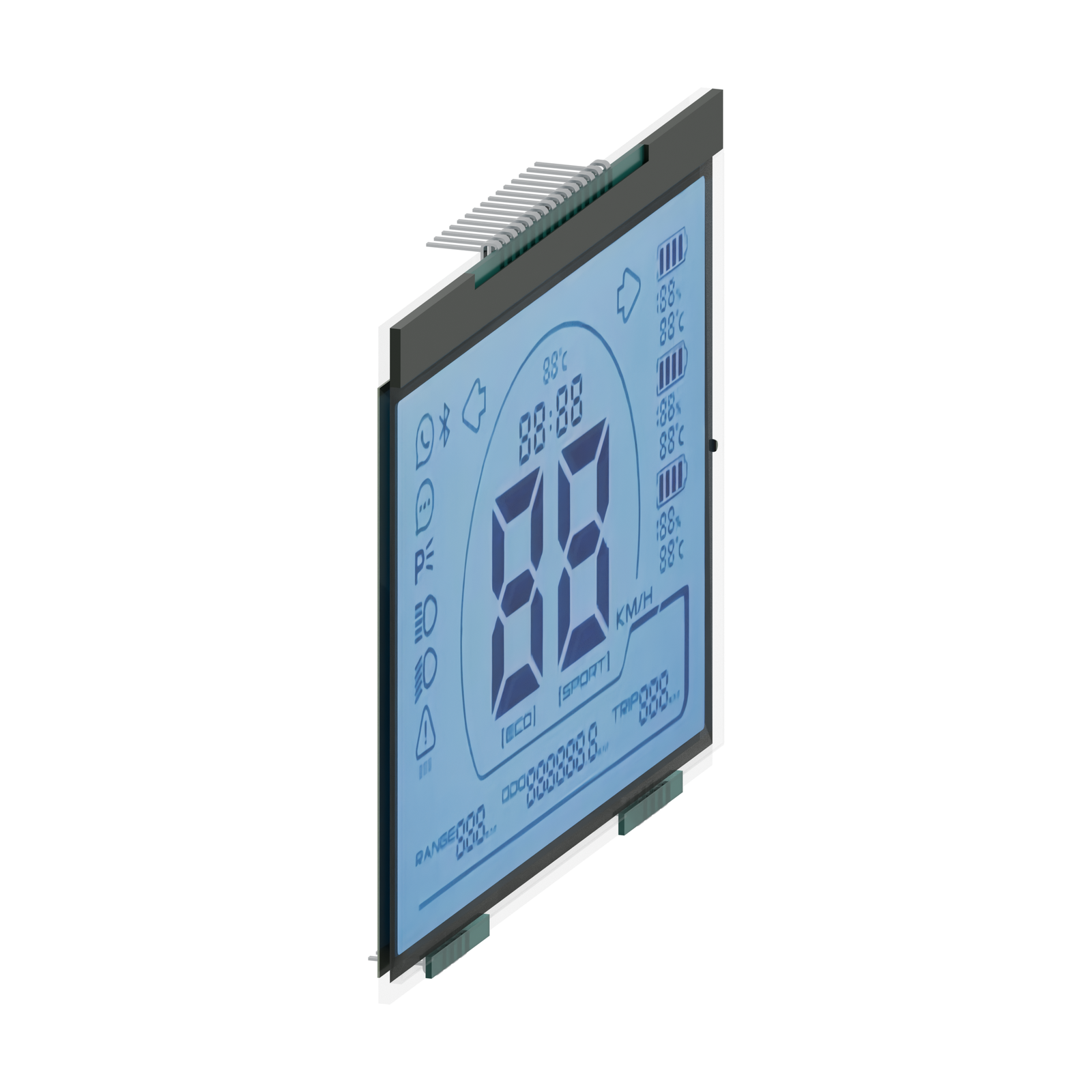

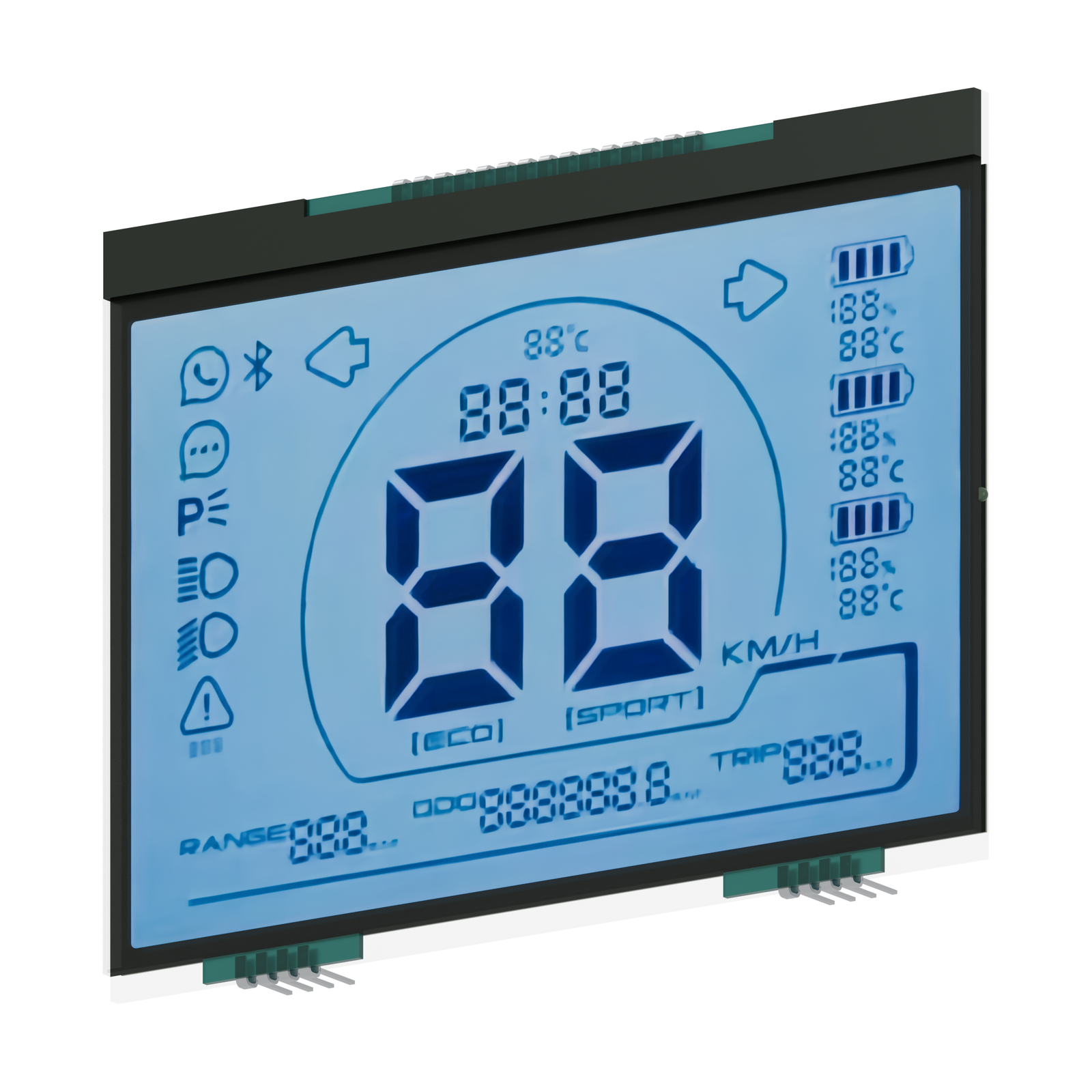

Renderização frontal de S3515D, mostrando a arte do display e o contorno do vidro. Os materiais e os detalhes geométricos são referências visuais para o projeto OEM.
REFERÊNCIA DE DISPLAY OEM
S3515D
Display HTN de instrumentos para veículos elétricos com fileiras de pinos agrupadas
S3515D é uma referência LCD segmentada HTN em modo positivo, com um campo de velocidade de dois dígitos em destaque, escala curva, indicadores de bateria e campos menores de autonomia, hodômetro e percurso parcial. Fileiras de pinos agrupadas percorrem as bordas superior e inferior.
79.49 × 51.63 mmÁrea mínima de visualização
5.0 VLCD tensão de funcionamento
Um ponto de partida para o seu display personalizado.
As imagens, a geometria 3D e os parâmetros apresentados são informações de referência OEM. Dimensões finais, requisitos elétricos, configuração óptica e construção são confirmados para o projeto.
Vídeo do produto
Vídeo curto do produto. A reprodução começa quando você pressiona o botão de reprodução.
01 / Configuração de referência
Comece com o essencial.
Uma configuração de referência para discutir seu projeto LCD. As especificações finais estão sujeitas à confirmação do projeto.
| Referência do modelo | S3515D |
|---|---|
| Largura × altura do vidro traseiro | 83.49 ± 0.20 × 63.13 ± 0.20 mm |
| Área mínima de visualização | 79.49 × 51.63 mm |
| Espessura do LCD | 2.80 mm no máximo |
| Espessura do vidro por camada | 1.10 ± 0.10 mm |
| Passo dos pinos | 2.00 mm |
| Modo de exibição | HTN |
| Polaridade de exibição | Positivo |
| Modo óptico | Transmissivo |
| LCD tensão de funcionamento | 5.0 V |
| Duty | Duty 1/4 |
| Bias | Bias 1/3 |
| Direção de visualização | 6 horas |
| Temperatura de operação | −20 °C a +70 °C |
| Temperatura de armazenamento | −30 °C a +80 °C |
02 / Projeto OEM
Adapte o display ao seu produto.
Traga seus requisitos. Vamos rever a configuração com você.
Conexões agrupadas
Revise a fileira superior e os dois grupos inferiores de pinos com passo de 2.00 mm. Confirme as atribuições e folgas com o layout da placa.
Iluminação transmissiva
O desenho informa um display transmissivo positivo. Confirme a iluminação de fundo e a montagem do conjunto final de instrumentos.
03 / Possíveis usos
Painéis de instrumentos de veículos elétricos
Use esta referência para planejar um painel de instrumentos de veículo elétrico. Revise as unidades de velocidade, faixas numéricas, símbolos de alerta e indicações de bateria exigidos pela eletrônica do veículo.
04 / Suporte ao produto
De referência ao seu projeto.
Quais parâmetros de acionamento do LCD são indicados para S3515D?
A referência informa tensão de operação LCD de 5.0 V, duty 1/4 e bias 1/3. Verifique esses requisitos com seu driver LCD; os requisitos elétricos finais são confirmados para o projeto.
Os símbolos de comunicação indicam eletrônica incluída?
Os símbolos de comunicação fazem parte da arte do display. Confirme separadamente o hardware de comunicação, o firmware e o mapeamento dos segmentos no projeto dos instrumentos do veículo.
Seu próximo projeto LCD
Vamos moldar o seu display.
Informe o conteúdo a exibir, o espaço no gabinete, a configuração de acionamento, o ambiente de operação e a quantidade desejada.
