세로로 긴 개구부
50.00 × 128.00 mm 유리 외곽과 좌우 가장자리의 핀을 고려해 전면 패널을 설계하세요.
제품 탐색정면도
제품을 회전하고 확대하며 살펴보세요. 요청 시 로드됩니다.
S3203D의 정면 렌더링으로, 화면 디자인과 유리 외곽을 보여 줍니다. 재질과 세부 형상은 OEM 프로젝트를 위한 시각적 참고 자료입니다.
OEM 디스플레이 참조 모델
S3203D
냉장고용 블루 네거티브 STN 디스플레이 참고 모델

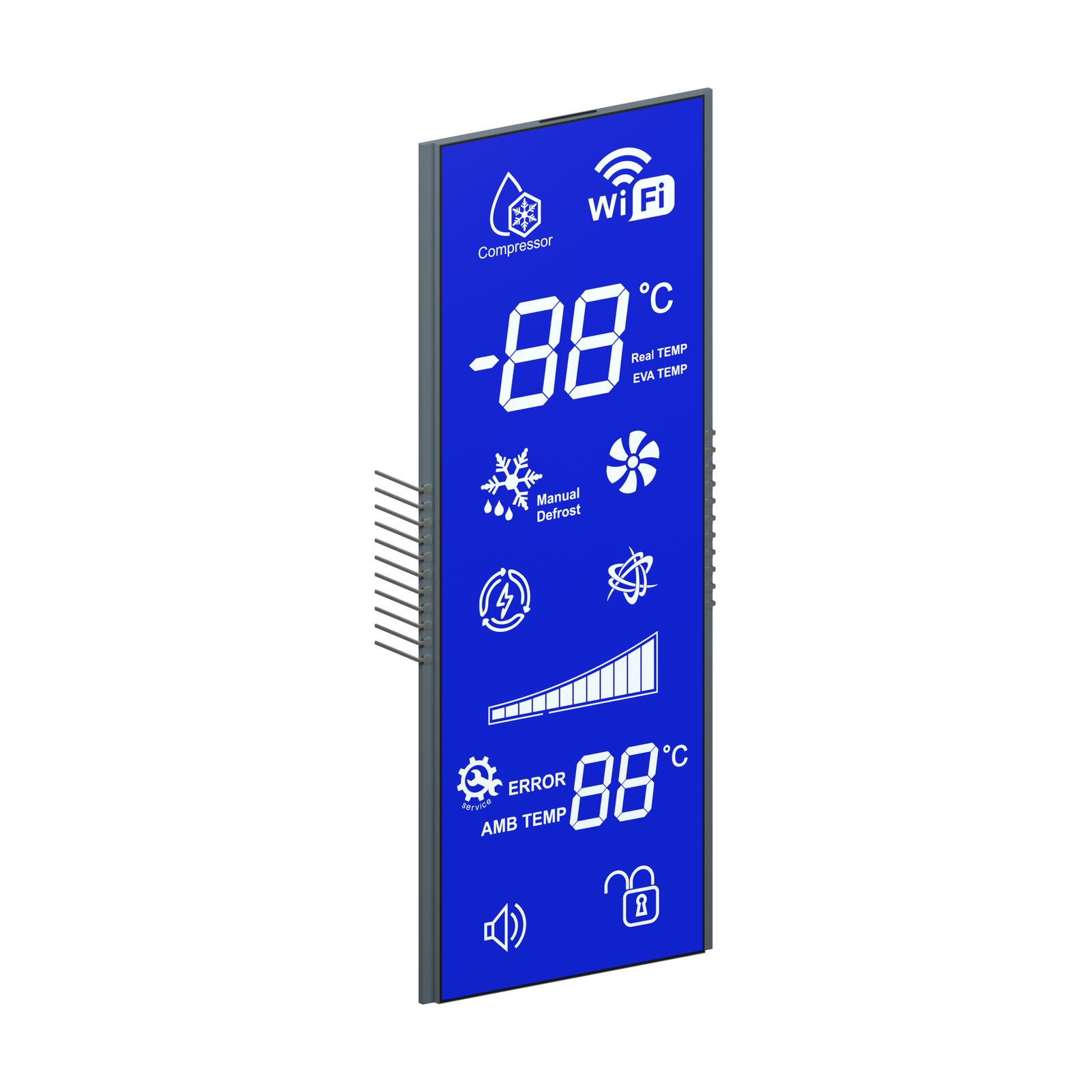

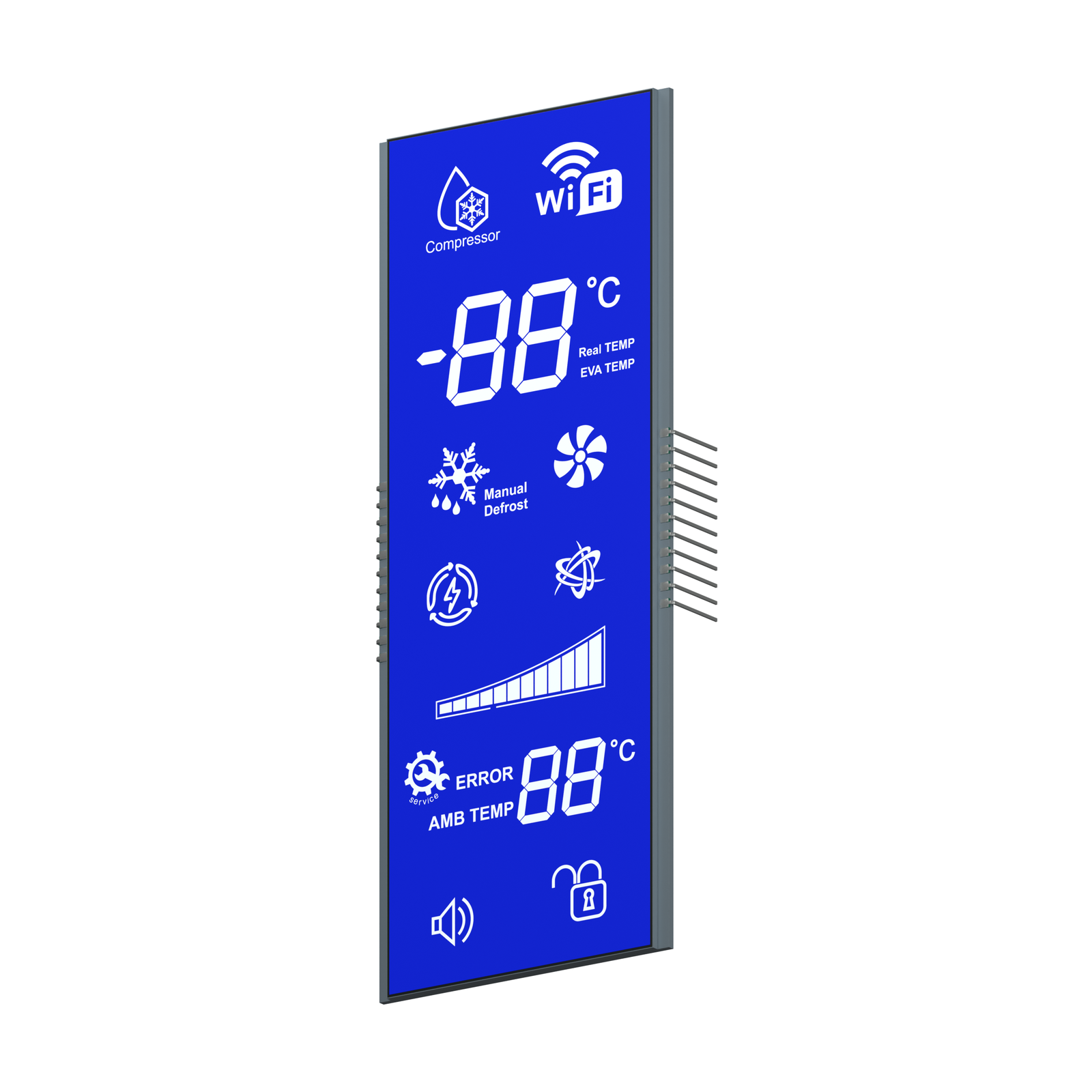

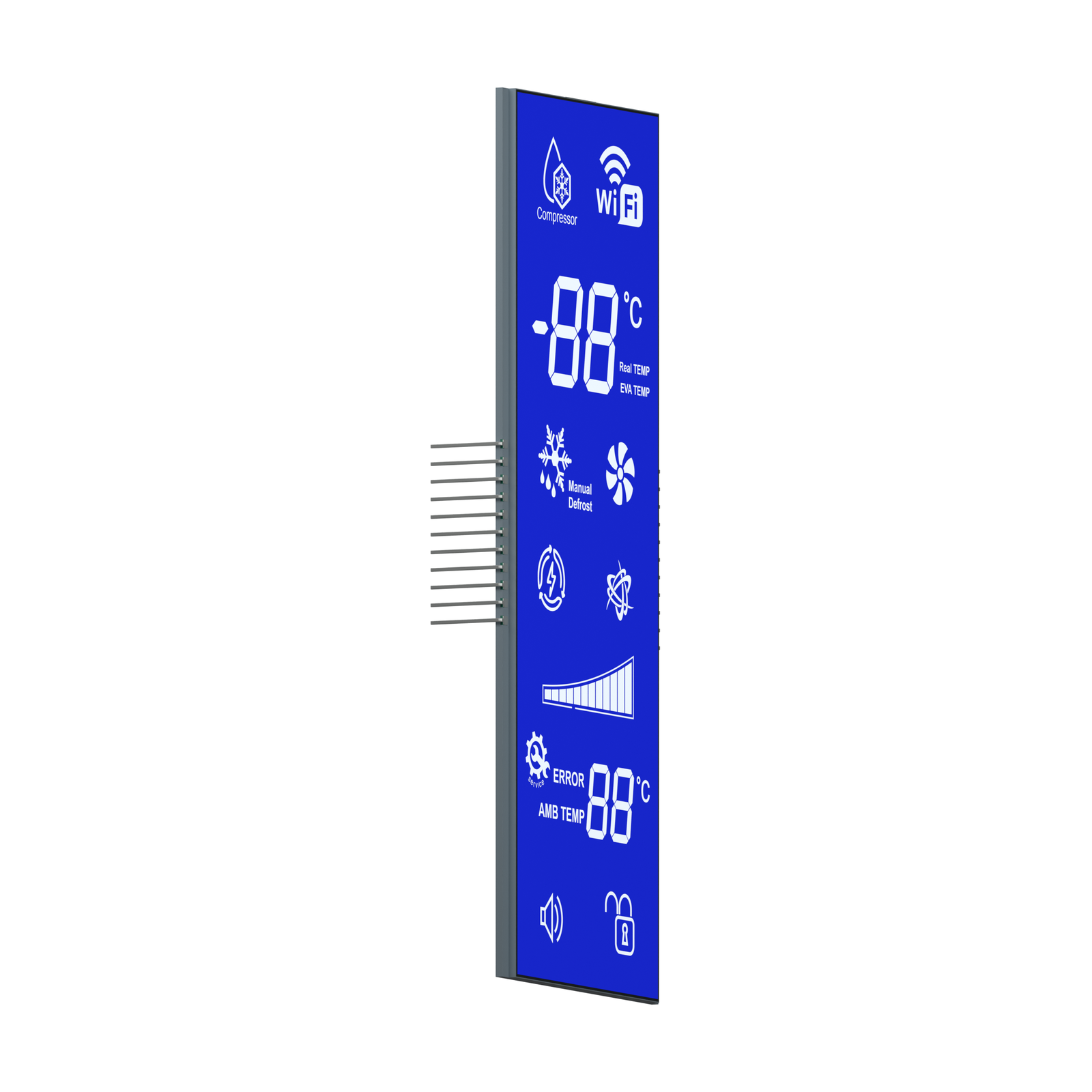

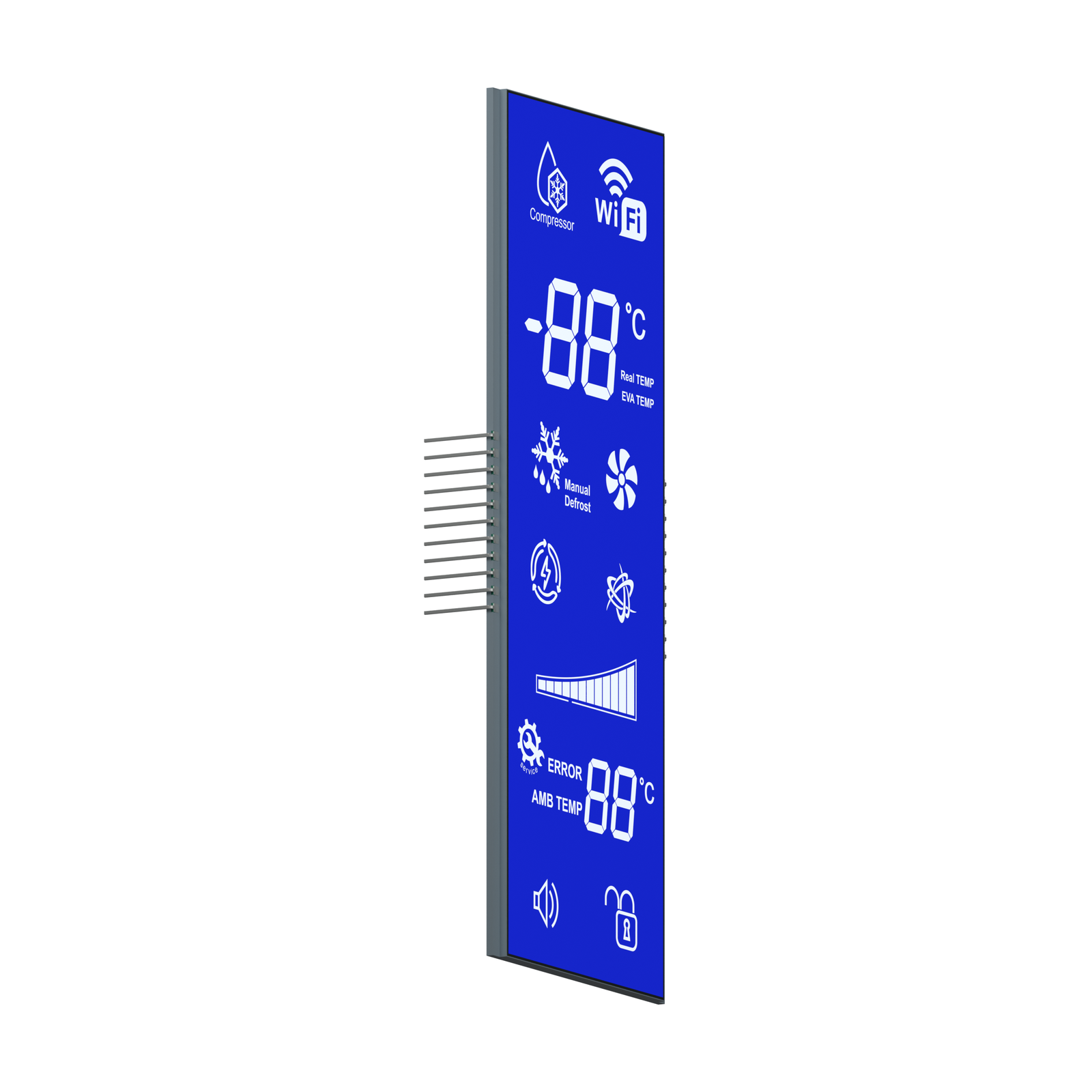

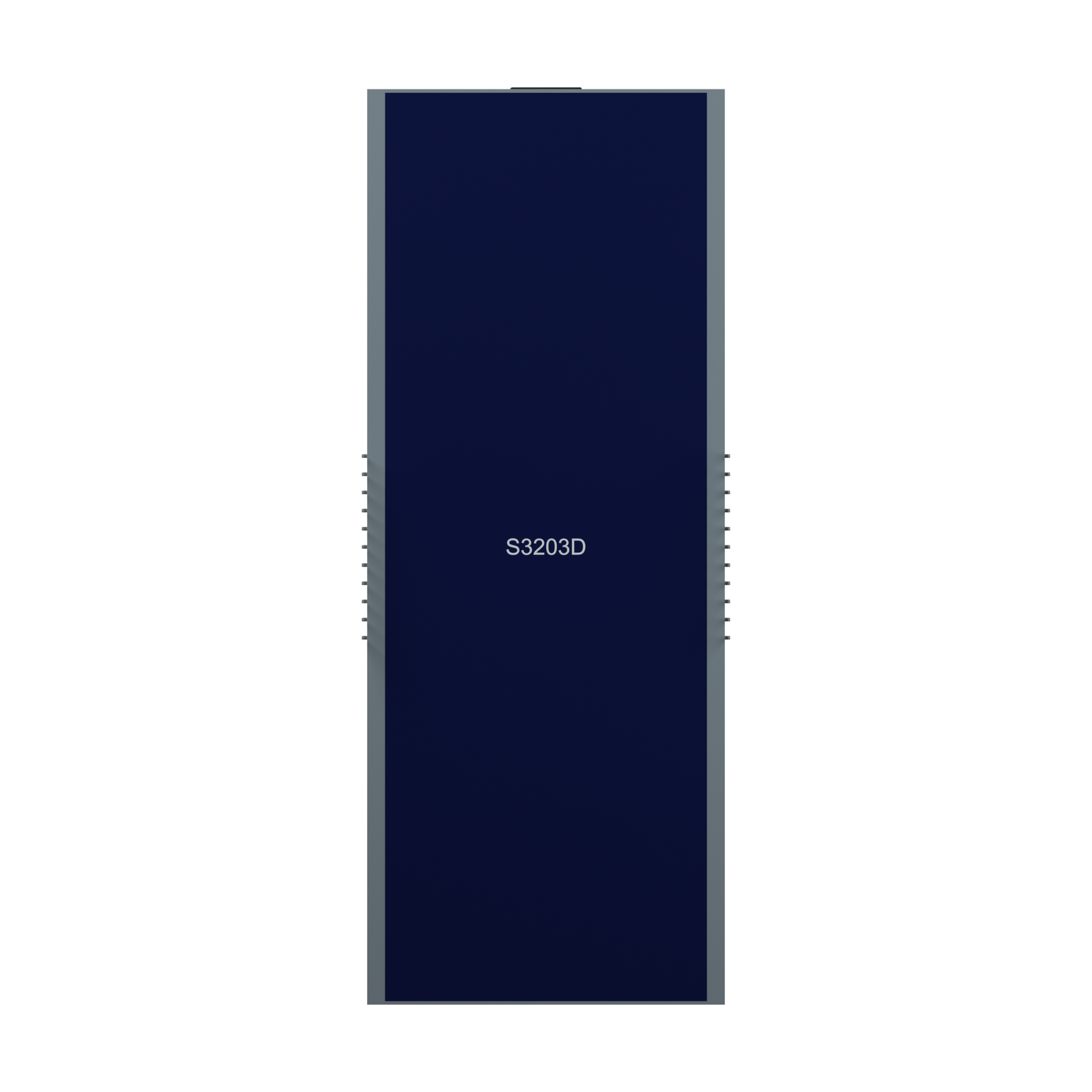

S3203D는 세로로 긴 형태의 블루 네거티브 STN 세그먼트 LCD 참고 모델입니다. 온도 표시, 압축기·제상·팬 아이콘, 레벨 바, Wi-Fi·오류·소리·잠금 표시기가 위아래로 배치되어 있습니다.
50.00 ± 0.20 × 128.00 ± 0.20 mm후면 유리 너비 × 높이
3.0 VLCD 작동 전압
맞춤형 디스플레이의 시작점.
이미지, 3D 형상 및 명시된 매개변수는 OEM 참고 정보입니다. 최종 치수, 전기 요구사항, 광학 구성 및 구조는 프로젝트에 맞춰 확인합니다.
제품 영상
짧은 제품 영상입니다. 재생 버튼을 누르면 재생이 시작됩니다.
01 / 참고 구성
핵심 사항부터 시작하세요.
LCD 프로젝트를 논의하기 위한 참조 구성. 최종 사양은 프로젝트 확인에 따라 달라집니다.
| 모델 참조 | S3203D |
|---|---|
| 표시 모드 | STN(블루), 네거티브 |
| 후면 유리 너비 × 높이 | 50.00 ± 0.20 × 128.00 ± 0.20 mm |
| LCD 두께 | 최대 2.80 mm |
| 유리 층별 두께 | 1.10 ± 0.10 mm |
| 연결 | 22핀: 왼쪽 가장자리 11개, 오른쪽 가장자리 11개 |
| 핀 피치 | 2.54 mm |
| LCD 작동 전압 | 3.0 V |
| 구동 조건 | 1/4 듀티, 1/3 바이어스 |
| 프레임 주파수 | 64 Hz |
| 보기 방향 | 6시 방향 |
| 후면 편광판 | 투과형, 점착층 있음 |
| 전면 편광판 | 투과형, 점착층 있음 |
| 작동 온도 | 0 °C ~ +50 °C |
| 보관 온도 | −10 °C ~ +60 °C |
02 / OEM 설계
디스플레이를 제품에 맞게 만들어 보세요.
요구사항을 알려주세요. 구성을 함께 검토하겠습니다.
백라이트 계획
두 편광판 모두 투과형으로 표기되어 있습니다. 백라이트 구조, 색상, 밝기는 프로젝트에 맞춰 확인합니다.
온도 및 상태 필드
세그먼트 할당을 확정하기 전에 컨트롤러가 구동하는 온도 표시와 아이콘을 확인하세요.
03 / 적용 방향
냉장고
냉장고 조작 패널의 온도 및 상태 정보를 계획할 때 이 참고 모델을 활용하세요. 표시기 구성, 백라이트 설계, 기기의 사용 환경은 프로젝트에 맞춰 확인하세요.
04 / 제품 지원
참조에서 디자인으로.
S3203D에는 어떤 구동 조건이 명시되어 있나요?
참고 사양에는 LCD 동작 전압 3.0 V, 1/4 듀티, 1/3 바이어스, 프레임 주파수 64 Hz가 명시되어 있습니다. 사용하는 LCD 드라이버와 대조해 확인하세요. 최종 전기 요구사항은 프로젝트에 맞춰 확인합니다.
Wi-Fi 아이콘은 무선 하드웨어가 포함된다는 뜻인가요?
아니요. 아이콘은 디스플레이 디자인의 일부일 뿐입니다. 통신 하드웨어는 기기 설계에 속합니다.
다음 LCD 프로젝트
함께 디스플레이를 설계해 보세요.
필요한 표시 내용, 하우징 공간, 구동 구성, 작동 환경 및 목표 수량을 알려주세요.
