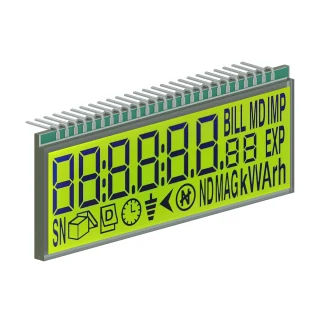

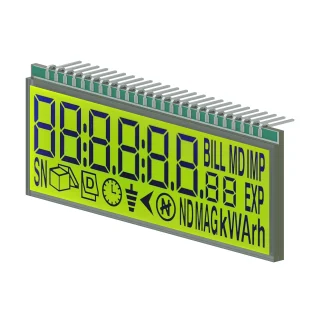

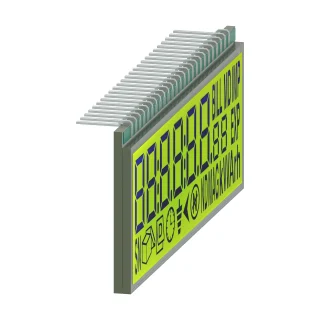

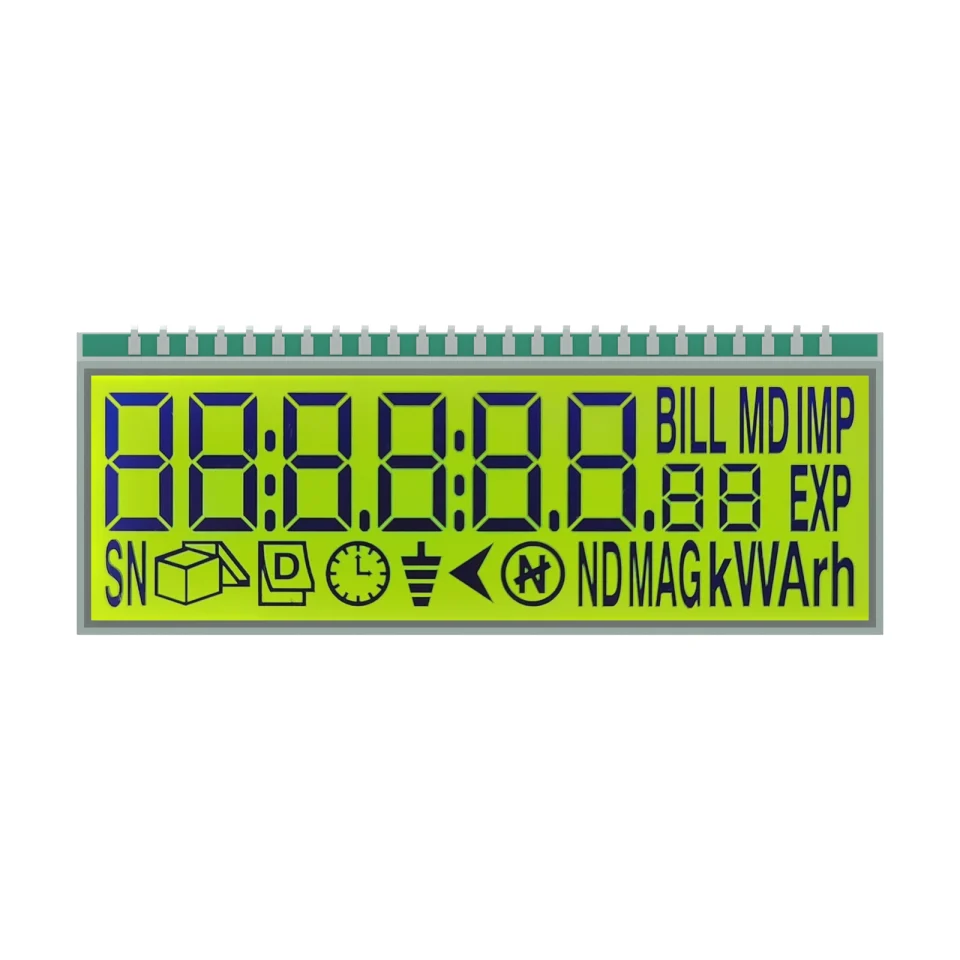

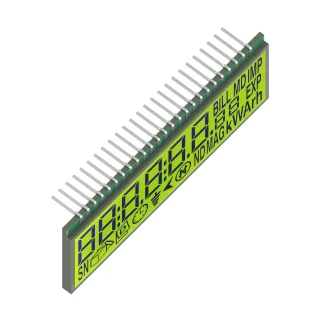

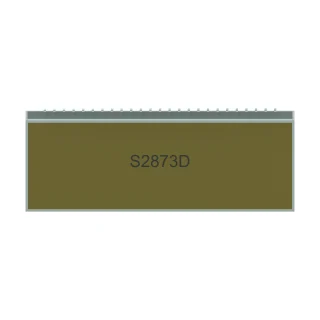

흰색 배경의 제품 렌더링 이미지입니다. 화면 도안, 재질 및 세부 표현은 시각적 참조 자료이며, 최종 구조는 OEM 프로젝트에 맞춰 확인합니다.
OEM 디스플레이 참조 모델
S2873D
계측 장비용 STN 디스플레이 참조 모델
S2873D는 계측 장비용 STN 세그먼트 LCD 참조 모델입니다. 황록색 포지티브 표시, 최소 가시 영역 54 × 17 mm 및 25핀 연결부를 바탕으로 OEM 계측기의 숫자 표시, 단위 기호 및 상태 표시를 논의할 수 있습니다.
STN LCD디스플레이 패밀리
인터랙티브 3D제품 탐색하기
맞춤형 디스플레이의 시작점.
이미지, 3D 및 파라미터는 참조 정보입니다. 최종 치수, 전기 요구 사항 및 구조가 프로젝트에 대해 확인됩니다.
제품 동영상 — S2873D
실제 디스플레이의 작동 모습을 확인하세요.
01 / 참고 구성
핵심 사항부터 시작하세요.
LCD 프로젝트를 논의하기 위한 참조 구성. 최종 사양은 프로젝트 확인에 따라 달라집니다.
| 모델 참조 | S2873D |
|---|---|
| 디스플레이 종류 | STN, 황록색 |
| 표시 / 편광판 모드 | 포지티브 / 투과형 |
| 후면 유리 너비 × 높이 | 56.00 ± 0.20 × 21.00 ± 0.20 mm |
| 전면 유리 너비 × 높이 | 56.00 ± 0.20 × 19.00 ± 0.20 mm |
| 최소 가시 영역 | 54.00 × 17.00 mm |
| 연결 | 25핀, 피치 2.00 mm |
| 핀의 후방 돌출 길이(도면 참조값) | 7.00 ± 0.50 mm |
| LCD 작동 전압 | 2.8 V |
| 구동 조건 | 1/4 듀티, 1/3 바이어스; 64 Hz |
| 보기 방향 | 6시 방향 |
| 작동 온도 | −20 °C ~ +80 °C |
| 보관 온도 | −30 °C ~ +90 °C |
02 / OEM 설계
디스플레이를 제품에 맞게 만들어 보세요.
요구사항을 알려주세요. 구성을 함께 검토하겠습니다.
기구적 적합성
보기 창, 사용 가능한 공간, 마운팅 방법 및 연결 위치를 정의합니다.
전기 요구 사항
샘플 제작 전에 호스트 컨트롤러, 전원, 구동 방식 및 백라이트 요구사항을 확인하세요.
03 / 적용 방향
계측 장비
원본 모델은 계측 장비용으로 분류되어 있습니다. 세그먼트 레이아웃을 측정값과 상태 정보 표시의 참조 자료로 사용하세요. 표시된 단위 또는 요금 구분 기호는 도안을 설명할 뿐, 완성된 계측기의 정확도, 계량 기능 또는 인증을 입증하지 않습니다.
04 / 제품 지원
참조에서 디자인으로.
25핀 연결은 무엇을 나타내나요?
피치 2.00 mm의 물리적 연결 구성을 참조용으로 나타냅니다. 합의된 프로젝트 핀 배치도에 따라 COM/SEG 할당과 LCD 구동 요구사항을 확인하세요.
3D 모델은 무엇을 보여줍니까?
대화형 모델을 통해 제품 형태와 연결 배열을 탐색할 수 있습니다. 시각적 참조입니다. 프로젝트에서 확인된 엔지니어링 정보를 어셈블리 설계에 사용합니다.
