디스플레이 개구부
최소 가시 영역 70.00 × 57.00 mm와 서로 다른 전면 및 후면 유리 너비를 하우징 개구부와 비교해 확인하세요.
제품 탐색정면도
제품을 회전하고 확대하며 살펴보세요. 요청 시 로드됩니다.
S04819D의 정면 렌더링으로, 표시 도안과 유리 외형을 보여줍니다. 재질과 세부 형상은 OEM 프로젝트를 위한 시각적 참고 정보입니다.
OEM 디스플레이 참조 모델
S04819D
난방과 냉방 설정값을 별도로 표시하는 HTN 온도 조절기용 디스플레이

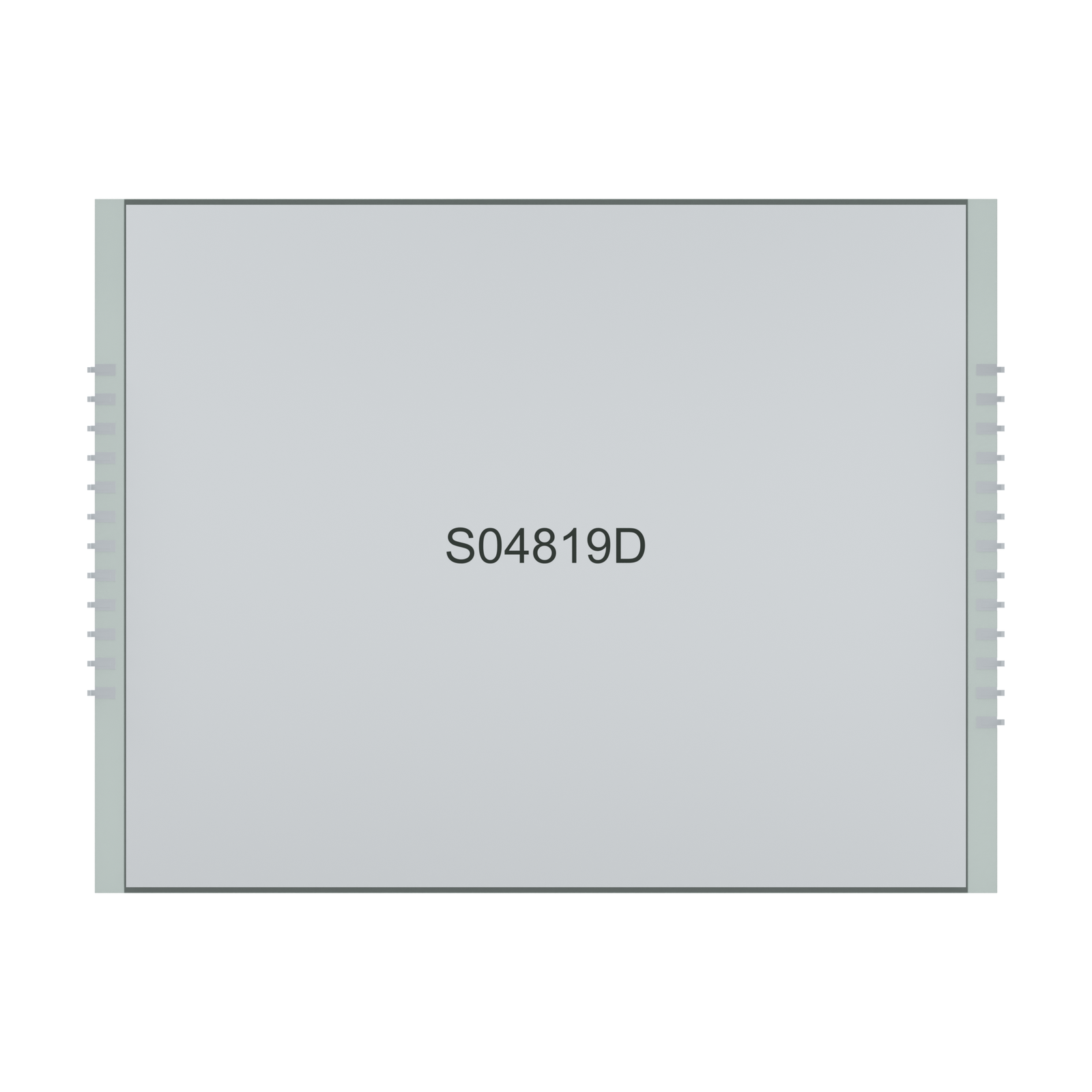

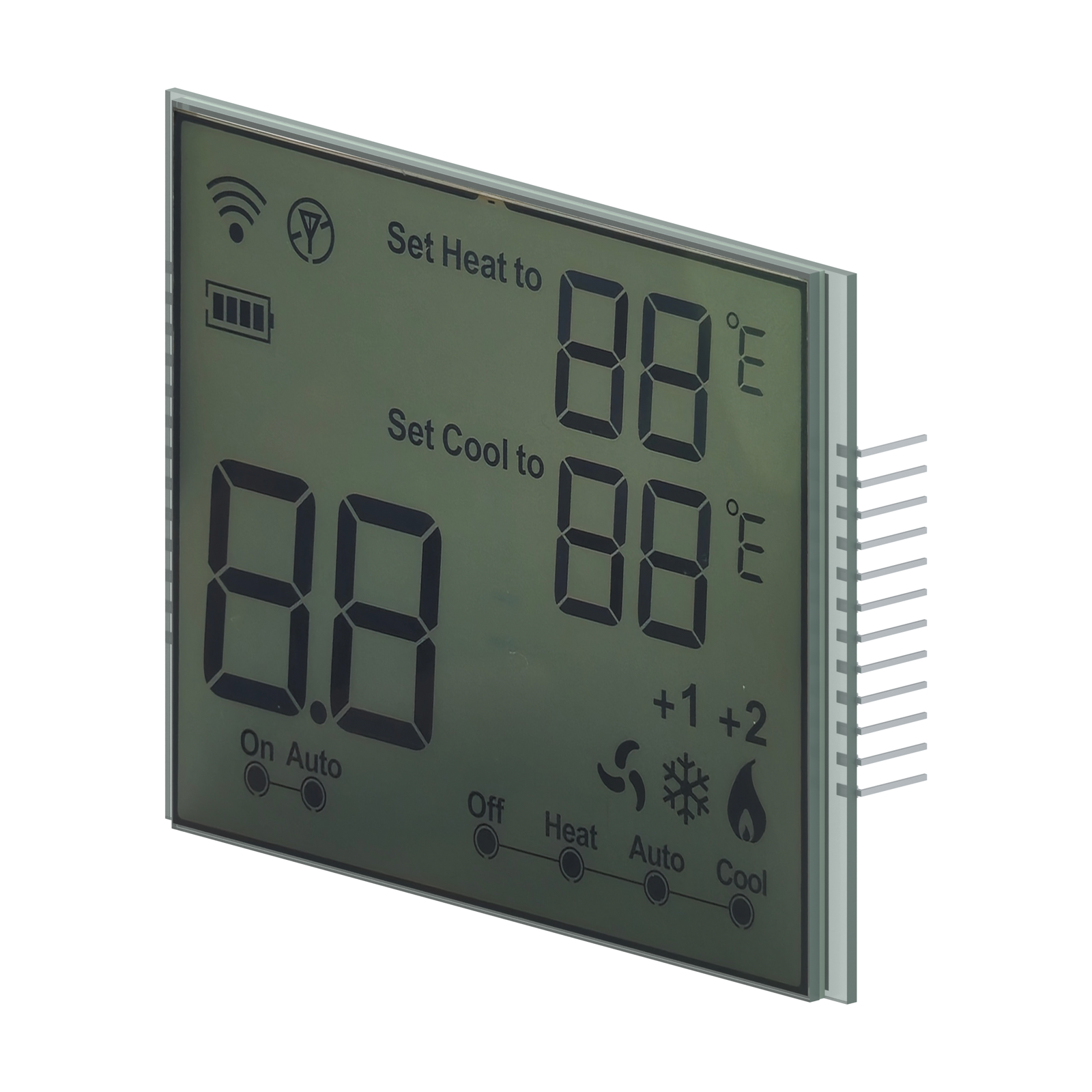

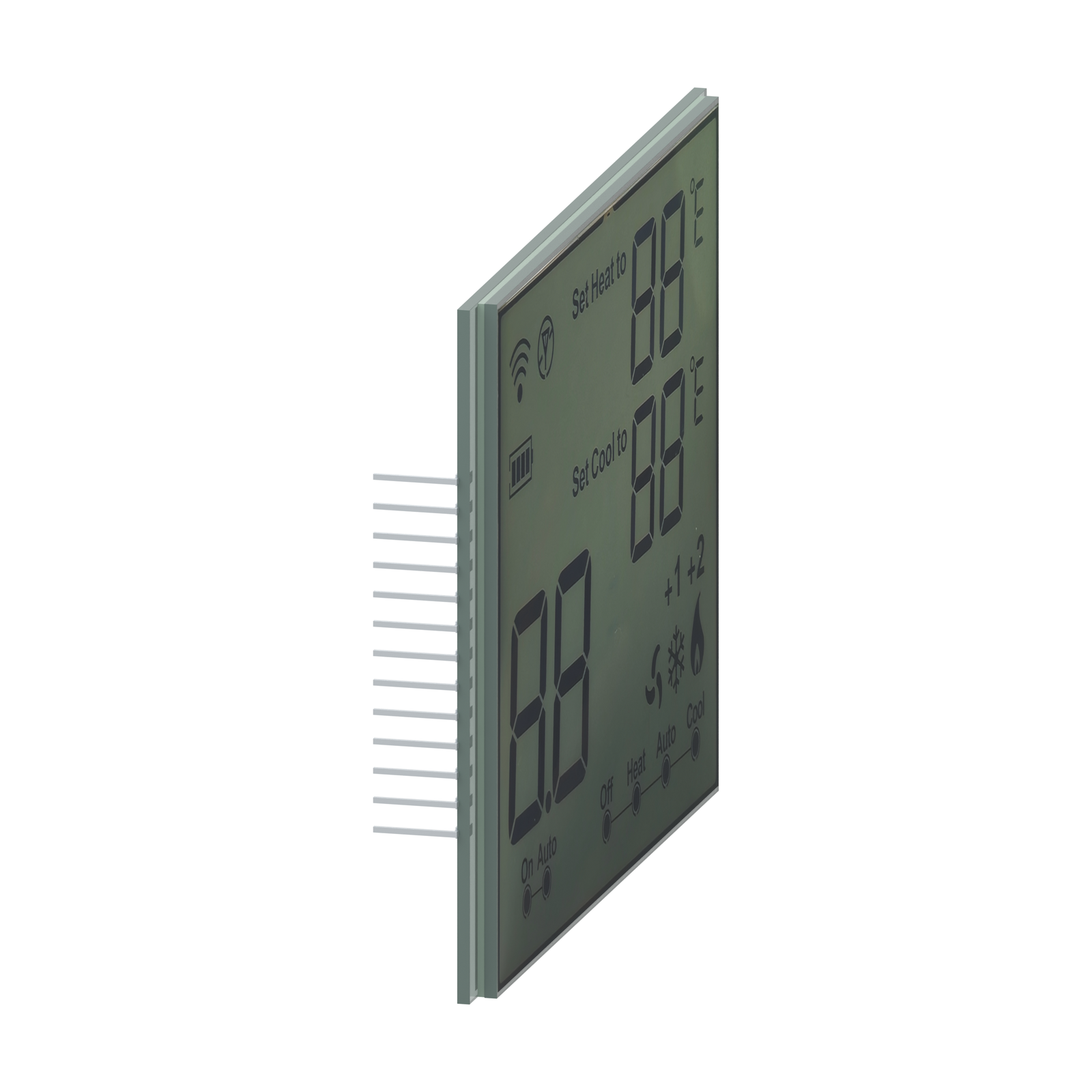

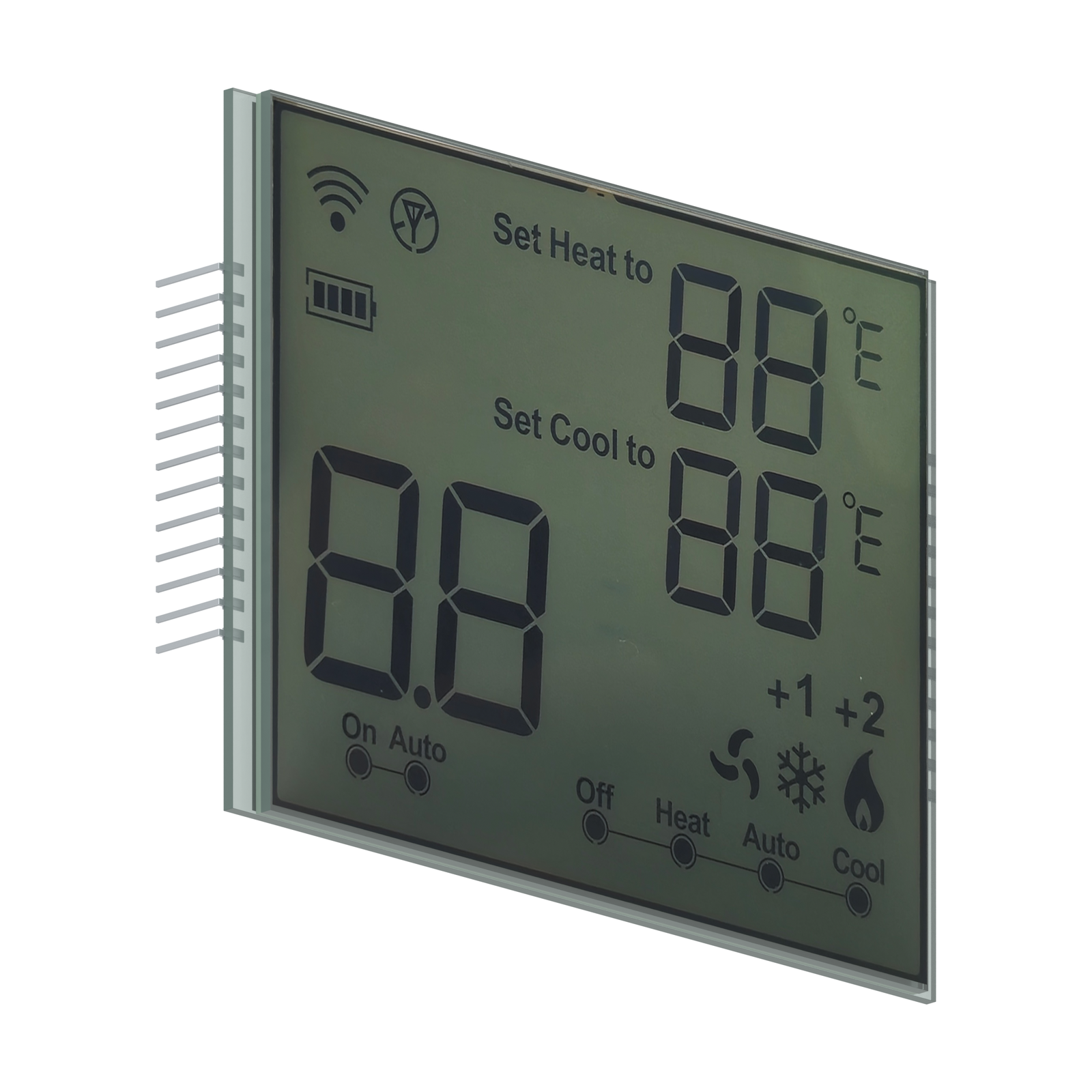

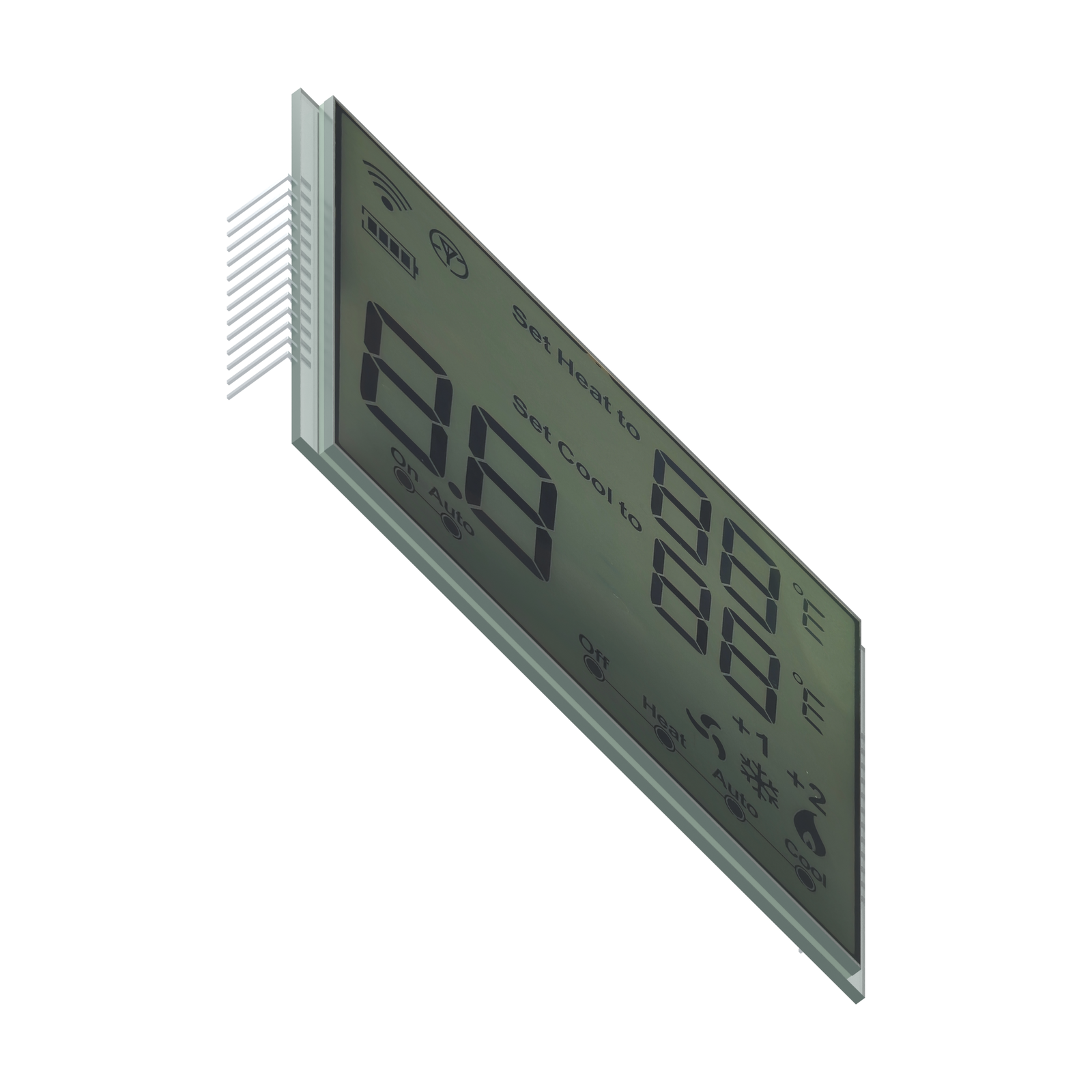

S04819D는 별도의 Set Heat to 및 Set Cool to 필드, 더 큰 하단 숫자 필드, 작동 모드 아이콘을 갖춘 HTN 포지티브 세그먼트 LCD 참조 모델입니다. 유리의 양쪽 측면에 핀 열이 있습니다.
70.00 × 57.00 mm최소 가시 영역
3.0 VLCD 작동 전압
맞춤형 디스플레이의 시작점.
이미지, 3D 형상 및 명시된 매개변수는 OEM 참고 정보입니다. 최종 치수, 전기 요구사항, 광학 구성 및 구조는 프로젝트에 맞춰 확인합니다.
제품 영상
짧은 제품 영상입니다. 재생 버튼을 누르면 재생이 시작됩니다.
01 / 참고 구성
핵심 사항부터 시작하세요.
LCD 프로젝트를 논의하기 위한 참조 구성. 최종 사양은 프로젝트 확인에 따라 달라집니다.
| 모델 참조 | S04819D |
|---|---|
| 표시 모드 | HTN, 포지티브 |
| 후면 유리 너비 × 높이 | 78.00 ± 0.20 × 60.00 ± 0.20 mm |
| 전면 유리 너비 × 높이 | 73.00 ± 0.20 × 60.00 ± 0.20 mm |
| 최소 가시 영역 | 70.00 × 57.00 mm |
| LCD 두께 | 최대 2.80 mm |
| 유리 층별 두께 | 1.10 ± 0.10 mm |
| 핀 피치 | 2.54 mm |
| 연결 | 양쪽 측면 가장자리의 핀 |
| LCD 작동 전압 | 3.0 V |
| 구동 조건 | 1/4 듀티, 1/3 바이어스 |
| 프레임 주파수 | 64 Hz |
| 보기 방향 | 12시 방향 |
| 후면 편광판 | 반투과형, 접착식 |
| 전면 편광판 | 투과형, 점착층 있음 |
| 작동 온도 | 0 °C ~ +50 °C |
| 보관 온도 | −10 °C ~ +60 °C |
02 / OEM 설계
디스플레이를 제품에 맞게 만들어 보세요.
요구사항을 알려주세요. 구성을 함께 검토하겠습니다.
측면 연결
2.54 mm 피치의 양쪽 측면 핀 열을 PCB 배치와 함께 검토하세요. 조립에 필요한 리드 여유 공간과 핀 할당을 확인하세요.
시야와 조명
후면 편광판은 반투과형이며 보기 방향은 12시 방향으로 기재되어 있습니다. 조절기의 조명 조건과 설치 시 보는 위치에서 전체 디스플레이를 평가하세요.
03 / 적용 방향
온도 조절기
이 참조 모델을 난방과 냉방 설정값을 별도로 표시하는 온도 조절기 패널 계획에 활용하세요. 조절기에 필요한 숫자 필드, 단위, 모드 표시를 확인하세요.
04 / 제품 지원
참조에서 디자인으로.
S04819D에는 어떤 LCD 구동 조건이 기재되어 있나요?
참조 자료에는 LCD 작동 전압 3.0 V, 1/4 듀티, 1/3 바이어스, 프레임 주파수 64 Hz가 기재되어 있습니다. 사용하려는 LCD 드라이버와의 적합성을 확인하세요. 최종 전기적 요구 사항은 프로젝트에 맞춰 확인합니다.
별도의 설정값 필드를 이용해 어떤 표시를 계획할 수 있나요?
난방 및 냉방 설정값에 필요한 자릿수, 단위, 상태 아이콘을 더 큰 하단 숫자 필드와 함께 검토하세요. 표시 도안과 세그먼트 매핑은 프로젝트에 맞춰 확인합니다.
