Apertura del display
Verifica l'area visibile minima di 66.00 × 30.00 mm e il contorno del vetro posteriore di 69.00 × 37.00 mm rispetto all'apertura del pannello di comando.
Esplora i prodottiVista frontale
Ruota, ingrandisci ed esamina il prodotto. Il modello viene caricato su richiesta.

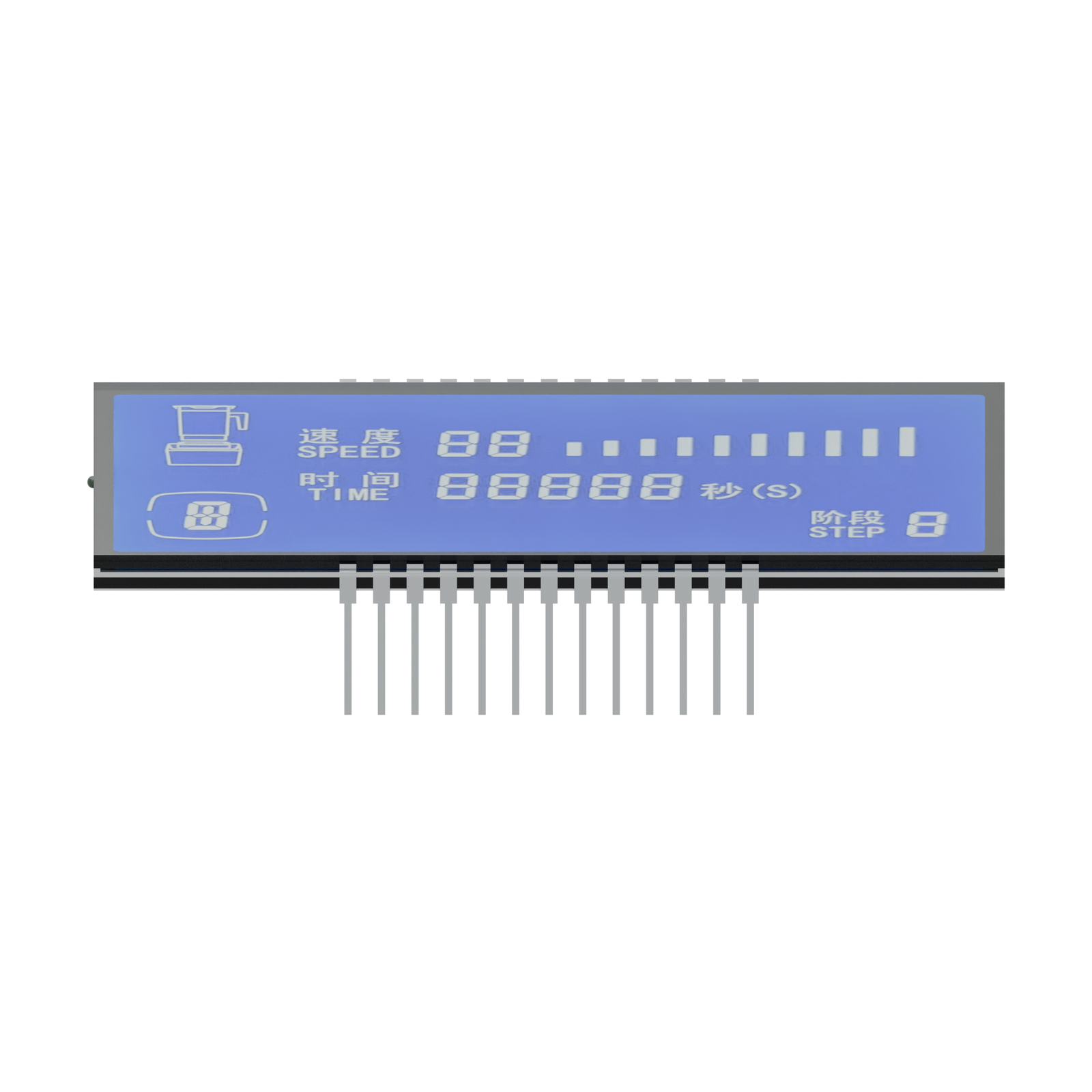

Rendering frontale di S3711D che mostra la grafica del display e il contorno del vetro. I materiali e i dettagli geometrici fini sono riferimenti visivi per il progetto OEM.
RIFERIMENTO DISPLAY OEM
S3711D
Display HTN blu in modalità negativa per comandi di robot da cucina

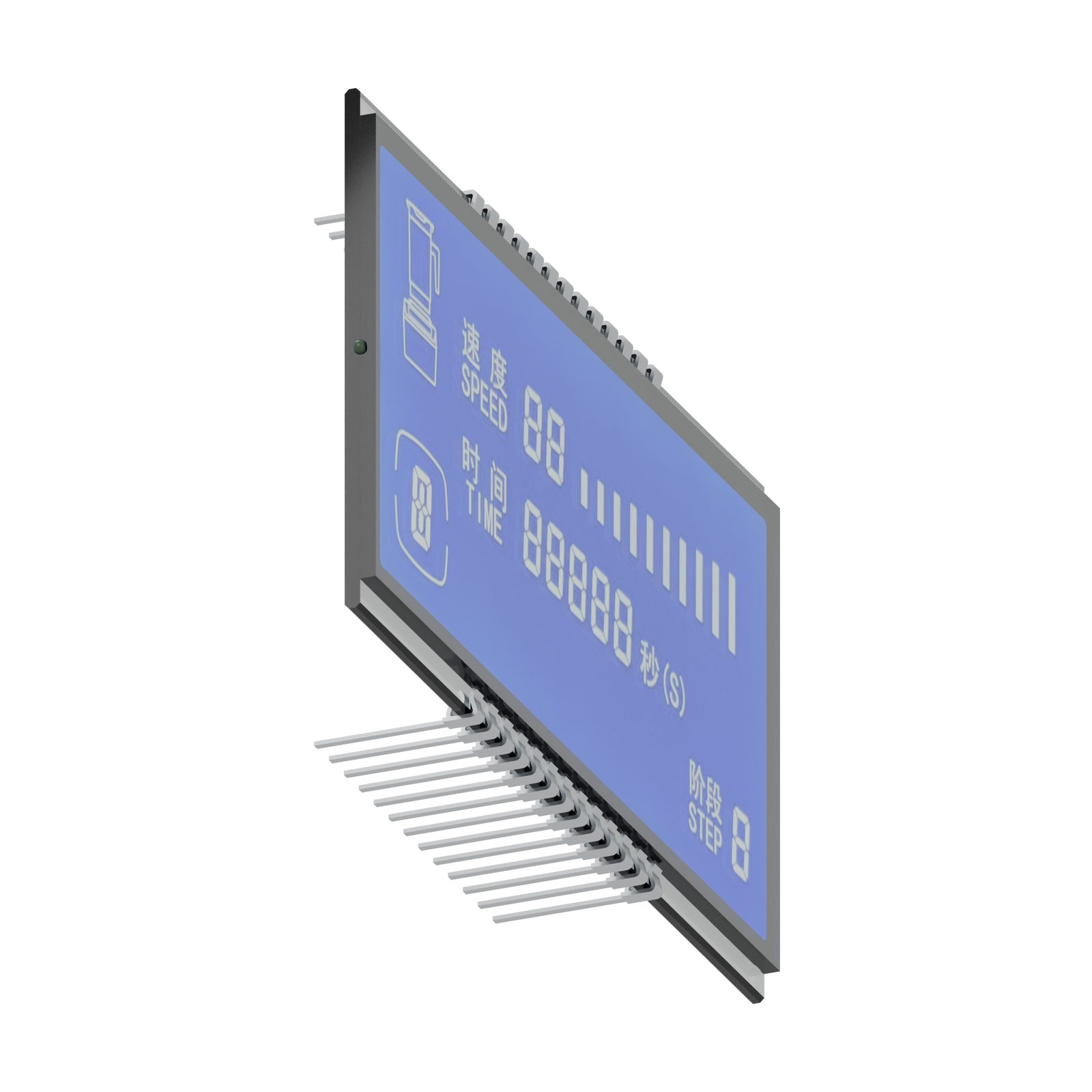

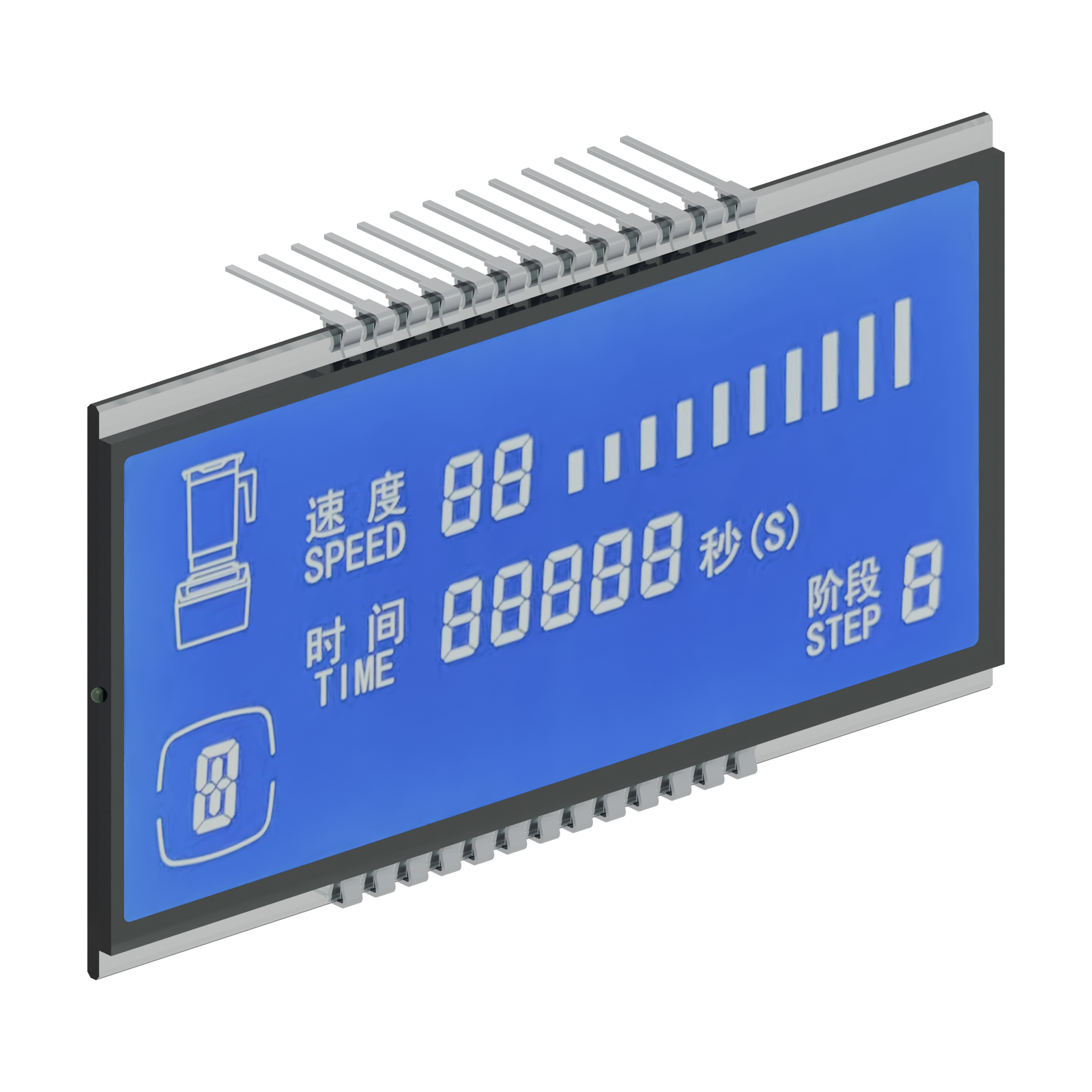

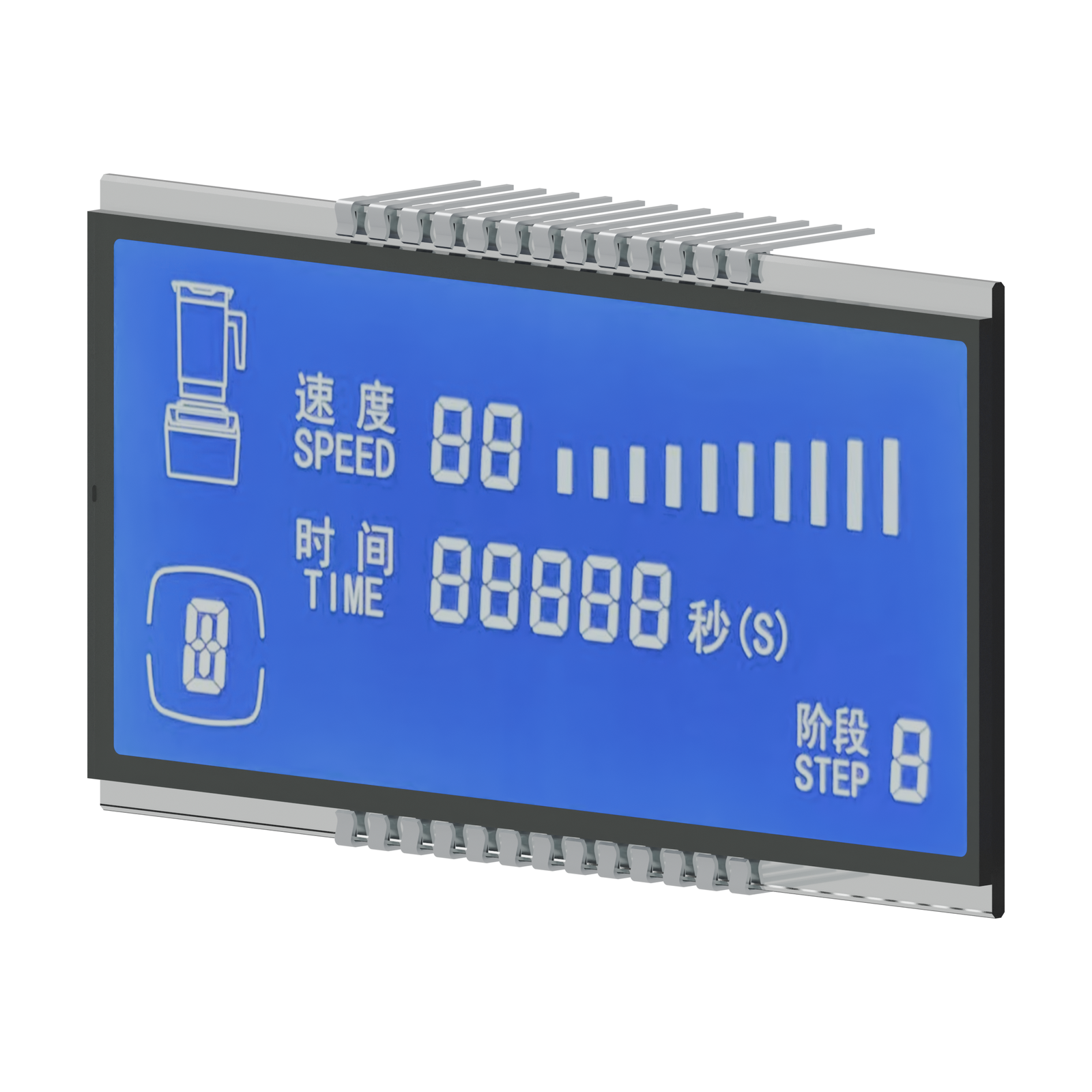

S3711D è un LCD HTN segmentato blu di riferimento in modalità negativa. La grafica combina il simbolo di un frullatore, diciture di velocità e tempo, campi numerici e una barra di indicazione segmentata. File di pin si trovano lungo i bordi superiore e inferiore.
66.00 × 30.00 mmArea visibile minima
5.0 VTensione di funzionamento dell’LCD
Un punto di partenza per il tuo display personalizzato.
Immagini, geometria 3D e parametri elencati sono informazioni di riferimento OEM. Dimensioni finali, requisiti elettrici, configurazione ottica e costruzione vengono confermati per il progetto.
Video del prodotto
Breve video del prodotto. La riproduzione inizia premendo il pulsante di avvio.
01 / Configurazione di riferimento
Inizia con l'essenziale.
Una configurazione di riferimento per discutere il tuo progetto LCD. Le specifiche definitive sono soggette a conferma per il progetto.
| Riferimento del modello | S3711D |
|---|---|
| Modalità di visualizzazione | HTN (blu), negativo |
| Larghezza × altezza del vetro posteriore | 69.00 ± 0.20 × 37.00 ± 0.20 mm |
| Larghezza × altezza del vetro anteriore | 69.00 ± 0.20 × 33.00 ± 0.20 mm |
| Area visibile minima | 66.00 × 30.00 mm |
| Spessore del vetro per strato | 1.10 ± 0.10 mm |
| Passo dei pin | 2.54 mm |
| Connessione | Pin lungo i bordi superiore e inferiore |
| Tensione di funzionamento dell’LCD | 5.0 V |
| Condizioni di pilotaggio | Rapporto ciclico 1/4, bias 1/3 |
| Frequenza dei fotogrammi | 64 Hz |
| Direzione di osservazione | Ore 12 |
| Polarizzatore posteriore | Trasmissivo, adesivo |
| Polarizzatore anteriore | Trasmissivo, adesivo |
| Temperatura operativa | −20 °C a +70 °C |
| Temperatura di stoccaggio | −30 °C a +80 °C |
02 / Progettazione OEM
Adatta il display al tuo prodotto.
Presentaci i tuoi requisiti. Esamineremo insieme la configurazione.
Collegamento a pin
Verifica il passo dei pin di 2.54 mm e le file di collegamento superiore e inferiore rispetto al circuito stampato. Conferma il numero esatto di pin, la loro assegnazione e lo spazio libero per i terminali dell'assieme.
Illuminazione in modalità negativa
Entrambi i polarizzatori sono indicati come trasmissivi. Esamina l'illuminazione e la direzione di osservazione a ore 12 per il display blu in modalità negativa nel pannello completo.
03 / Possibili impieghi
Robot da cucina
Usa questo riferimento per progettare indicazioni di velocità, tempo e fase sul pannello di comando di un robot da cucina. Conferma le diciture richieste, i campi numerici e la mappatura dei segmenti con il progetto dell'apparecchio.
04 / Supporto al prodotto
Dal riferimento al tuo progetto.
Quali parametri di pilotaggio LCD sono indicati per S3711D?
Il riferimento indica una tensione operativa LCD di 5.0 V, rapporto ciclico 1/4, bias 1/3 e frequenza di quadro di 64 Hz. Verifica questi requisiti rispetto al driver LCD; i requisiti elettrici definitivi vengono confermati per il progetto.
Cosa va confermato per le file di pin?
Conferma il numero definitivo di pin, la loro assegnazione e lo spazio libero per i terminali rispetto all'assieme scelto. Il layout delle file di collegamento e i parametri di pilotaggio LCD devono essere esaminati insieme.
Il tuo prossimo progetto LCD
Diamo forma al tuo display.
Indica i contenuti da visualizzare, lo spazio nell’involucro, il sistema di pilotaggio, l’ambiente operativo e la quantità prevista.
