Layout del display
Definisci le letture, i simboli e la grafica necessari agli utenti.
Esplora i prodottiVista frontale
Ruota, ingrandisci ed esamina il prodotto. Il modello viene caricato su richiesta.

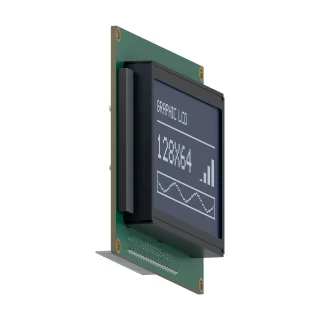

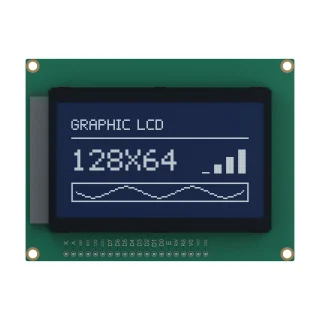

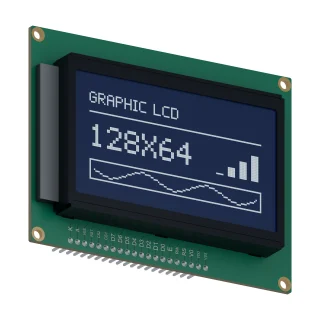

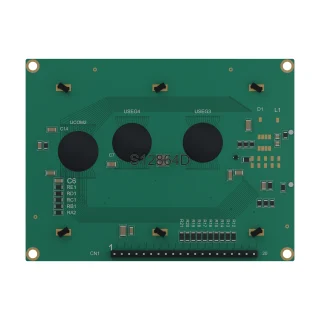

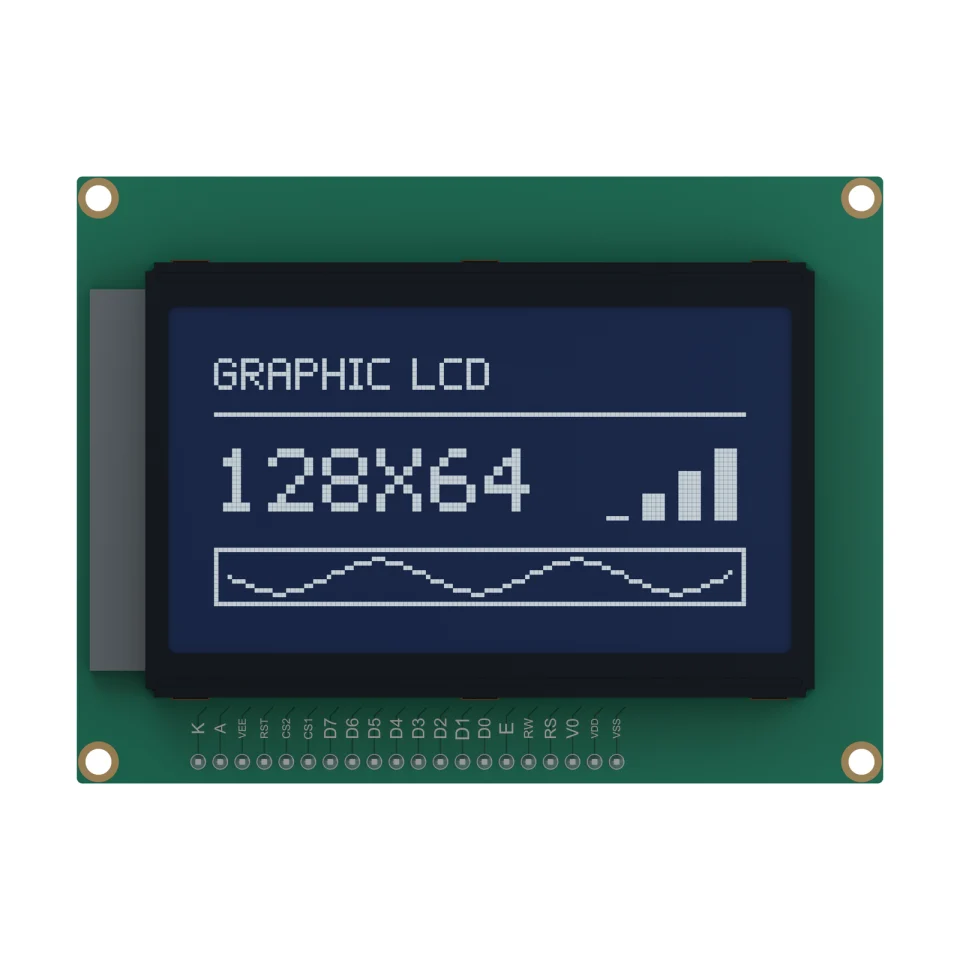

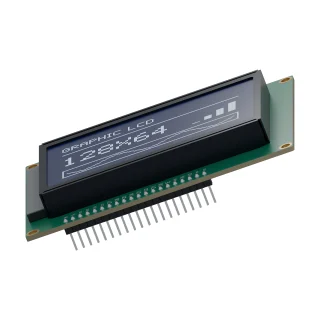

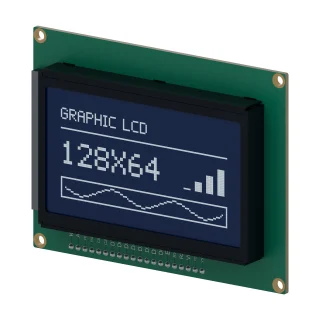

Rendering del prodotto su sfondo bianco. La grafica dello schermo, i materiali e i dettagli fini sono riferimenti visivi; la struttura definitiva viene confermata per il progetto OEM.
RIFERIMENTO DISPLAY OEM
S12864D
Riferimento LCD grafico 128 × 64
S12864D è un riferimento LCD grafico 128 × 64 basato su un gruppo Chip-on-Board. Il PCB da 93 × 70 mm, la cornice metallica e la connessione a 20 pin offrono un punto di partenza per esaminare la finestra del display, il montaggio e la connessione all’host in un prodotto OEM.
LCD Chip-on-BoardFamiglia di display
Vista 3D interattivaScopri il prodotto
Un punto di partenza per il tuo display personalizzato.
Le immagini, il modello 3D e i parametri sono informazioni di riferimento. Le dimensioni definitive, i requisiti elettrici e la struttura vengono confermati per il tuo progetto.
01 / Configurazione di riferimento
Inizia con l'essenziale.
Una configurazione di riferimento per discutere il tuo progetto LCD. Le specifiche definitive sono soggette a conferma per il progetto.
| Riferimento del modello | S12864D |
|---|---|
| Formato del display | 128 × 64 pixel |
| Costruzione | Gruppo LCD Chip-on-Board |
| Larghezza × altezza del PCB | 93.00 ± 0.50 × 70.00 ± 0.50 mm |
| Larghezza × altezza della cornice | 77.20 ± 0.20 × 50.20 ± 0.20 mm |
| Area visibile | 72.00 × 40.00 mm |
| Area attiva | 66.52 × 33.24 mm |
| Connessione esterna | Connettore a 20 pin, passo 2.54 mm |
| Interasse dei fori di montaggio | 88.00 ± 0.30 × 65.00 ± 0.30 mm |
02 / Progettazione OEM
Adatta il display al tuo prodotto.
Presentaci i tuoi requisiti. Esamineremo insieme la configurazione.
Adattamento meccanico
Definisci la finestra di visualizzazione, lo spazio disponibile, il metodo di montaggio e la posizione del collegamento.
Requisiti elettrici
Conferma il controller host, l’alimentazione, il metodo di pilotaggio e i requisiti di retroilluminazione prima della campionatura.
03 / Possibili impieghi
Interfacce con display grafico
Valuta questo formato di display grafico per testi, menu, valori misurati e grafica di stato in un’interfaccia integrata. Definisci i contenuti e le condizioni di osservazione del prodotto completo prima di confermare la configurazione dell’LCD.
04 / Supporto al prodotto
Dal riferimento al tuo progetto.
L’area visibile di 72 × 40 mm coincide con l’area attiva?
No. Il disegno di riferimento indica un’area visibile di 72 × 40 mm e un’area attiva di 66.52 × 33.24 mm. Usa la dimensione appropriata quando esamini l’apertura dell’involucro e i contenuti visualizzati.
Cosa mostra il modello 3D?
Il modello interattivo consente di esplorare la forma del prodotto e la disposizione dei collegamenti. È un riferimento visivo: per progettare l’assemblaggio, utilizza le informazioni tecniche confermate per il progetto.
Il tuo prossimo progetto LCD
Diamo forma al tuo display.
Indica i contenuti da visualizzare, lo spazio nell’involucro, il sistema di pilotaggio, l’ambiente operativo e la quantità prevista.
