Cornice sagomata
Verifica bordi inclinati e spazi di montaggio rispetto al profilo reale. Larghezza e altezza totali non definiscono ogni punto del vetro sagomato.
Esplora i prodottiVista frontale
Ruota, ingrandisci ed esamina il prodotto. Il modello viene caricato su richiesta.

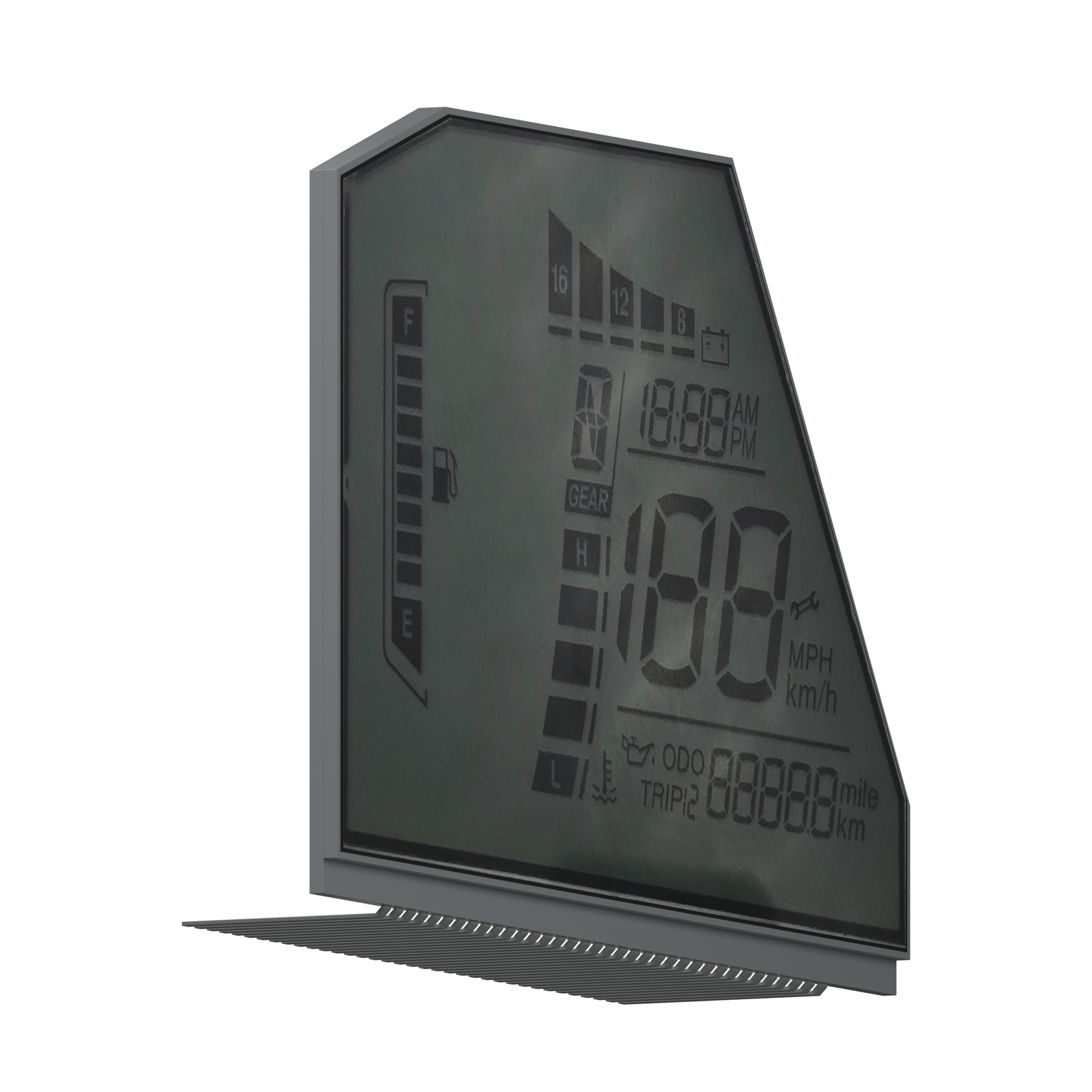

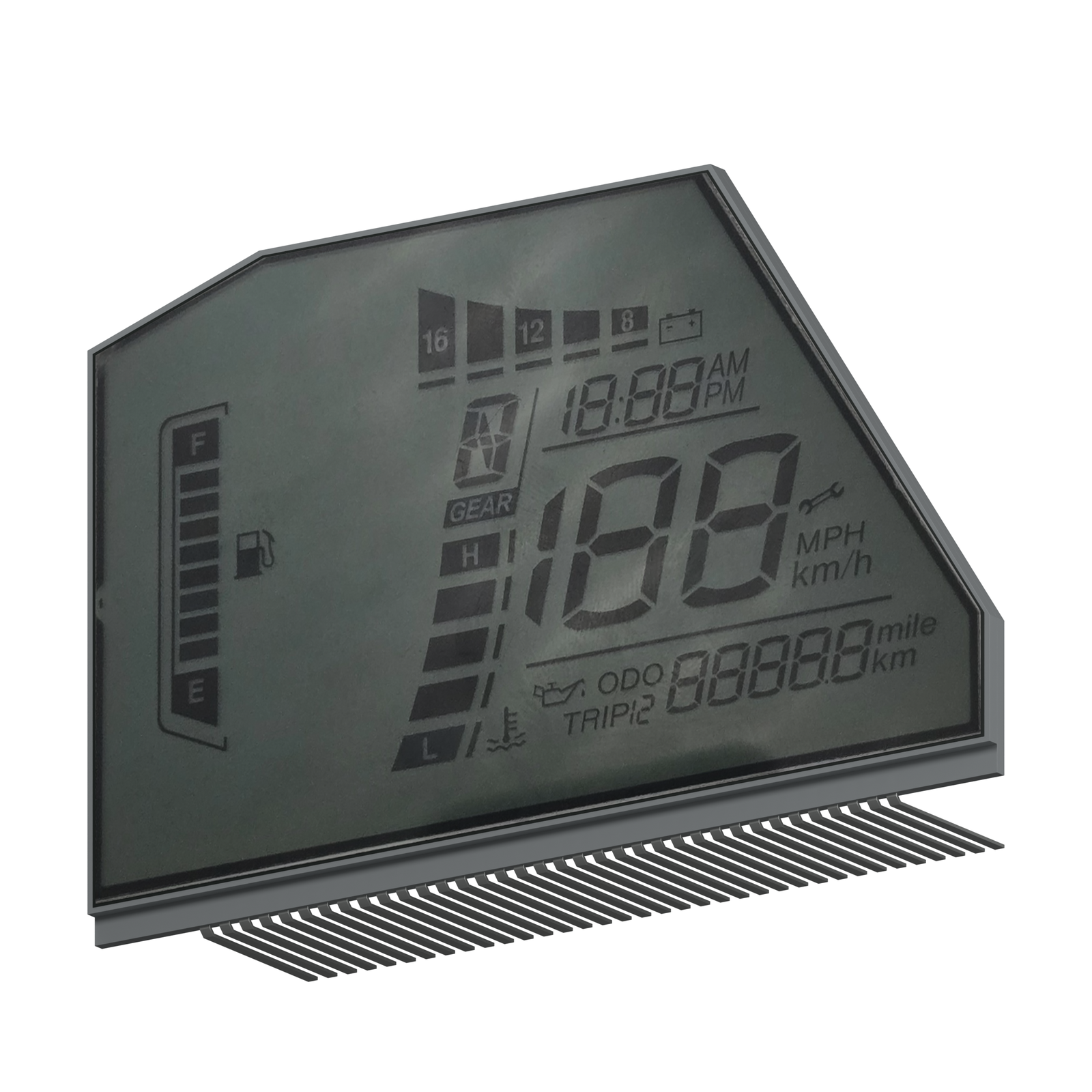

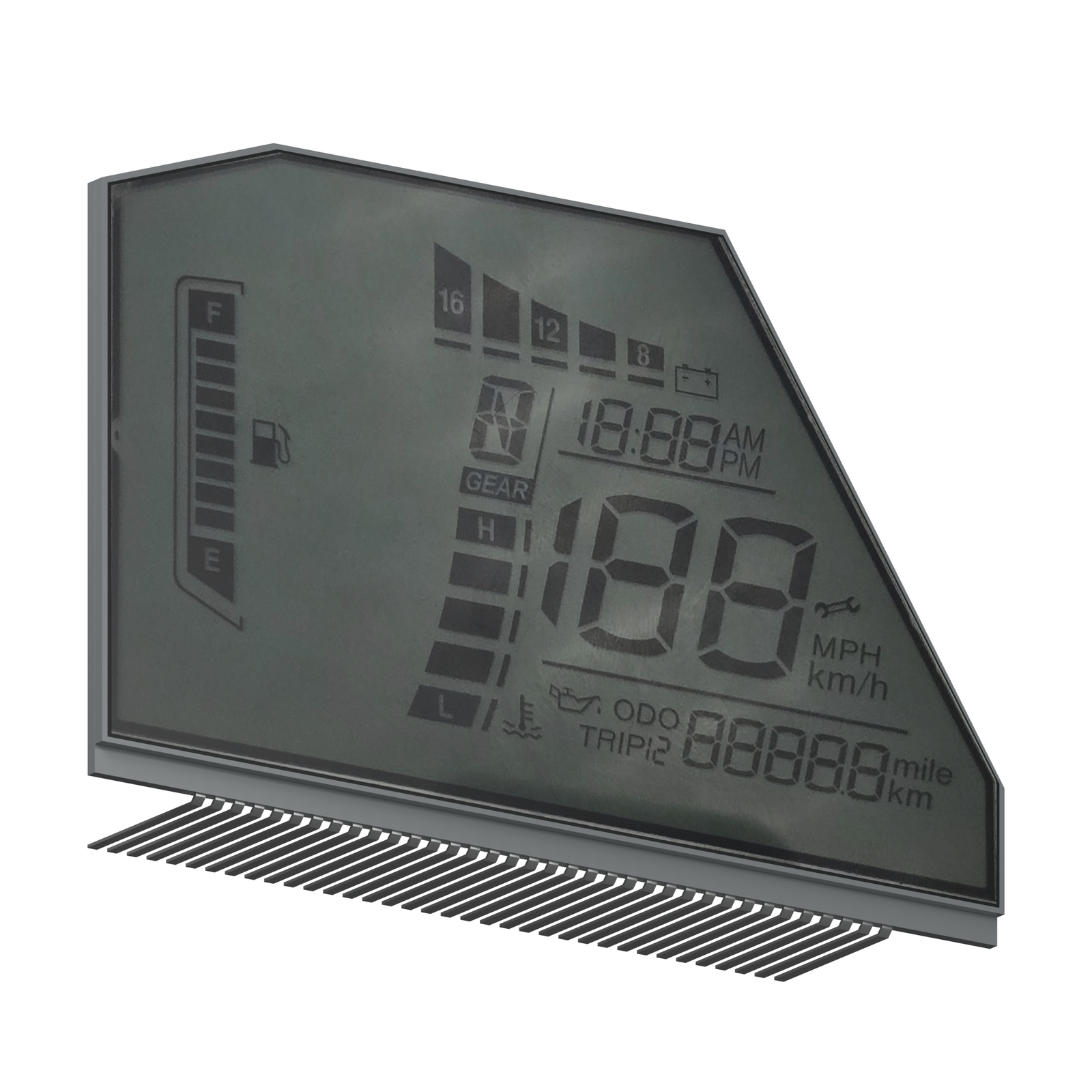

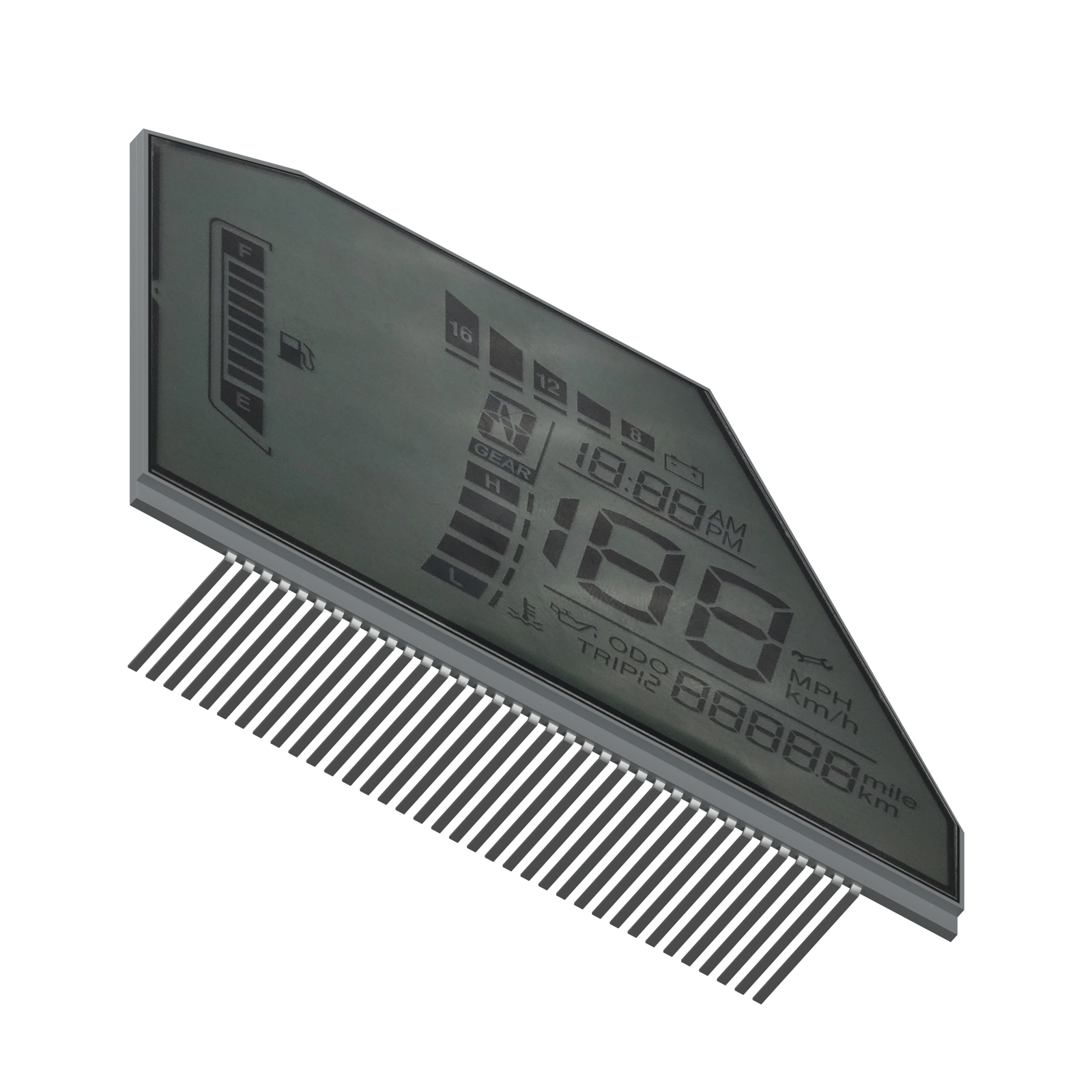

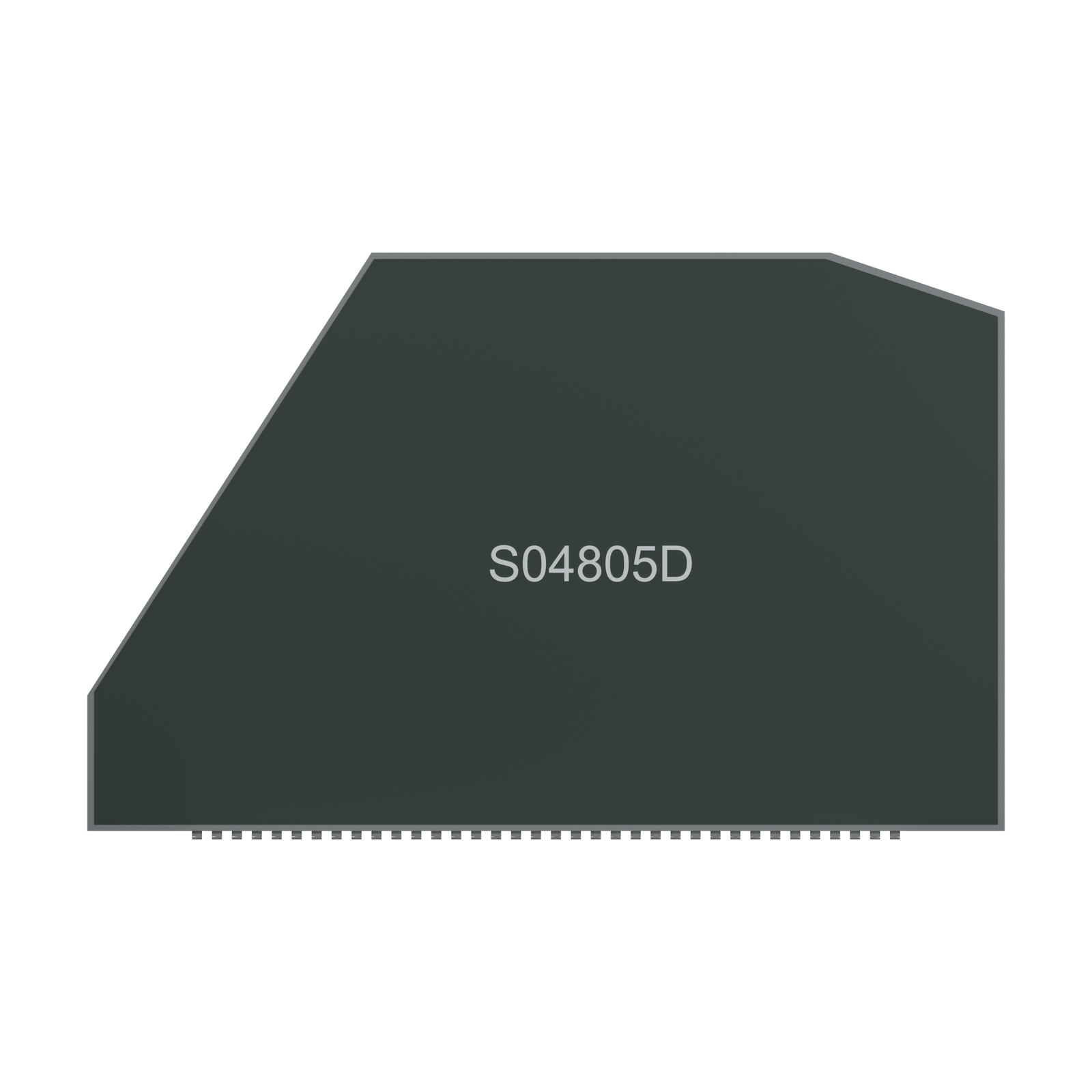

Front rendering of S04805D, showing the screen artwork and glass outline. Materials and fine geometry are visual references for the OEM project.
RIFERIMENTO DISPLAY OEM
S04805D
Riferimento di display HTN sagomato per strumenti
S04805D è un riferimento LCD HTN segmentato positivo, con profilo del vetro asimmetrico e bordi superiori inclinati. La grafica combina velocità, marcia, carburante, temperatura, ora e distanza sopra una fila inferiore di connessioni.
2.80 mm massimoSpessore dell’LCD
5.0 VTensione di funzionamento dell’LCD
Un punto di partenza per il tuo display personalizzato.
Immagini, geometria 3D e parametri elencati sono informazioni di riferimento OEM. Dimensioni finali, requisiti elettrici, configurazione ottica e costruzione vengono confermati per il progetto.
Video del prodotto
Breve video del prodotto. La riproduzione inizia premendo il pulsante di avvio.
01 / Configurazione di riferimento
Inizia con l'essenziale.
Una configurazione di riferimento per discutere il tuo progetto LCD. Le specifiche definitive sono soggette a conferma per il progetto.
| Riferimento del modello | S04805D |
|---|---|
| Modalità di visualizzazione | HTN, positivo |
| Larghezza × altezza del vetro posteriore | 92.00 ± 0.20 × 58.00 ± 0.20 mm |
| Larghezza × altezza del vetro anteriore | 92.00 ± 0.20 × 55.50 ± 0.20 mm |
| Spessore dell’LCD | 2.80 mm massimo |
| Spessore del vetro per strato | 1.10 ± 0.10 mm |
| Connessione | 36 pin lungo il bordo inferiore |
| Passo dei pin | 2.00 mm |
| Tensione di funzionamento dell’LCD | 5.0 V |
| Condizioni di pilotaggio | Duty 1/4, bias 1/3 |
| Frequenza dei fotogrammi | 64 Hz |
| Direzione di osservazione | Ore 6 |
| Polarizzatori anteriore e posteriore | Trasmissivo, adesivo |
| Temperatura operativa | −30 °C a +70 °C |
| Temperatura di stoccaggio | Da −40 °C a +80 °C |
02 / Progettazione OEM
Adatta il display al tuo prodotto.
Presentaci i tuoi requisiti. Esamineremo insieme la configurazione.
Connessione e montaggio
Posiziona insieme fila inferiore di pin, PCB e supporti. Conferma forma finale dei pin e assegnazione COM/SEG prima di finalizzare l’assieme.
Informazioni di guida
Concorda i segmenti di marcia, velocità, distanza e avviso richiesti dall’elettronica host, comprese unità selezionate e illuminazione.
03 / Possibili impieghi
Strumentazione per motocicli
Usa il profilo sagomato per valutare cornice e apertura display di uno strumento per motocicli. Seleziona le informazioni di guida e gli avvisi richiesti, quindi conferma visibilità, elaborazione dei segnali e condizioni operative dello strumento completo.
04 / Supporto al prodotto
Dal riferimento al tuo progetto.
Si può definire un’apertura rettangolare dalle dimensioni totali?
Le dimensioni descrivono l’ingombro del vetro. Bordi inclinati e apertura visibile richiedono il profilo esatto concordato.
I dati del veicolo visualizzati sono misure integrate?
No. Sono segmenti e simboli pilotati dall’elettronica host. Sensori, elaborazione e convalida del veicolo sono separati.
Il tuo prossimo progetto LCD
Diamo forma al tuo display.
Indica i contenuti da visualizzare, lo spazio nell’involucro, il sistema di pilotaggio, l’ambiente operativo e la quantità prevista.
