LCD TFT circolare da 3.1 pollici · 480 × 480 · RGB parallela a 50 pin
LCD TFT circolare COM31H3P76ULC da 3.1 pollici, 480×480
COM31H3P76ULC è un LCD TFT Blanview circolare da 3.1 pollici, 480 × 480, per la valutazione di display OEM. La configurazione esaminata utilizza una matrice attiva TFT a-Si VA normalmente nera, 16.7 milioni di colori con ingresso RGB parallelo a 24 bit (8 bit per canale colore) e FPC a 50 pin. L’ingombro documentato è 88.83 × 91.43 × 5.60 mm, con area attiva di 78.62 mm di diametro.
Avviso sul controllo dei documenti: questa scheda tecnica si basa sulla specifica 22TLM118, versione 0.0, pubblicata il 15 febbraio 2023. La fonte è contrassegnata come PROVVISORIA, in fase di sviluppo e soggetta a modifiche. Utilizzala soltanto per una valutazione iniziale; il progetto deve fare riferimento ai documenti sotto controllo delle revisioni forniti durante il preventivo o la valutazione tecnica.
SuccessLCD accetta attualmente RFQ per COM31H3P76ULC. L’accettazione di una RFQ non conferma scorte, disponibilità di campioni, MOQ, prezzo o tempi di consegna; condividi temporizzazioni, involucro, ambiente, quantità e data del progetto per una valutazione.
Specifiche principali del COM31H3P76ULC
I valori seguenti sono trascritti dalla fonte fornita, specifica di questo modello. I valori tra parentesi e le condizioni di misura mantengono le qualificazioni originali; prevale la revisione sotto controllo documentale allegata al preventivo.
| Modello | COM31H3P76ULC |
|---|---|
| Controllo della fonte | Specifica 22TLM118 · versione 0.0 · pubblicazione 2023-02-15 |
| Stato della fonte | Provvisoria · in fase di sviluppo · specifiche soggette a modifiche |
| Dimensioni / forma del display | 3.1 pollici · circolare |
| Risoluzione | 480 × 480 pixel RGB |
| Tecnologia del display | Blanview VA · normalmente nero · matrice attiva TFT a-Si |
| Colori / disposizione dei punti | 16,777,216 colori · 8 bit per canale RGB · disposizione a strisce RGB |
| Interfaccia host | RGB parallela a 24 bit (8 bit per canale colore) · FPC a 50 pin |
| Ingombro del modulo | 88.83 ±0.2 × 91.43 ±0.2 × 5.60 ±0.05 mm · FPC escluso dall’ingombro |
| Area attiva | Diametro di 78.62 mm |
| Passo dei punti RGB | 54.6 × 163.8 µm · la fonte lo definisce passo dei punti, non passo di pixel quadrati |
| Peso di riferimento | 50.0 g con FPC · valore tra parentesi nella fonte versione 0.0 |
| Orientamento FPC | Verso il basso nella vista del disegno originale |
| Connettore di accoppiamento applicabile | Hirose FH28D-50S-0.5SH(05) identificato nel disegno · conferma orientamento e disponibilità attuale |
| Alimentazioni consigliate | VDD 3.0–3.6 V, 3.3 V tipici · IOVDD 3.0–3.6 V, 3.3 V tipici |
| Temperatura operativa | Da −30 a +85 °C, temperatura superficiale del pannello |
| Temperatura di stoccaggio | Da −40 a +95 °C |
| Retroilluminazione | LED bianco · 14 mA tipici · 18.3 V tipici / 19.6 V massimi a 25 °C |
| Luminosità al centro | 420 cd/m² minimi · 600 cd/m² tipici a IL = 14 mA e 25 °C |
| Rapporto di contrasto | 420 minimo · 700 tipico a 25 °C, secondo il metodo della fonte |
| Angolo di visione | 80° minimi a sinistra, destra, in alto e in basso, con CR ≥ 10 |
| Tempo di risposta | La tabella della fonte indica TON + TOFF pari a 50 ms massimi · conferma nella revisione sotto controllo documentale |
| Distribuzione della luminosità | 70% minimo nelle condizioni di misura ottica della fonte |
I valori ottici sono documentati con VDD 3.3 V, VCOMDC ottimizzato, corrente di retroilluminazione IL = 14.0 mA e temperatura ambiente di 25 °C. La leggibilità del sistema dipende da materiali di copertura, riflessi, pilotaggio della retroilluminazione, temperatura e ambiente di osservazione.

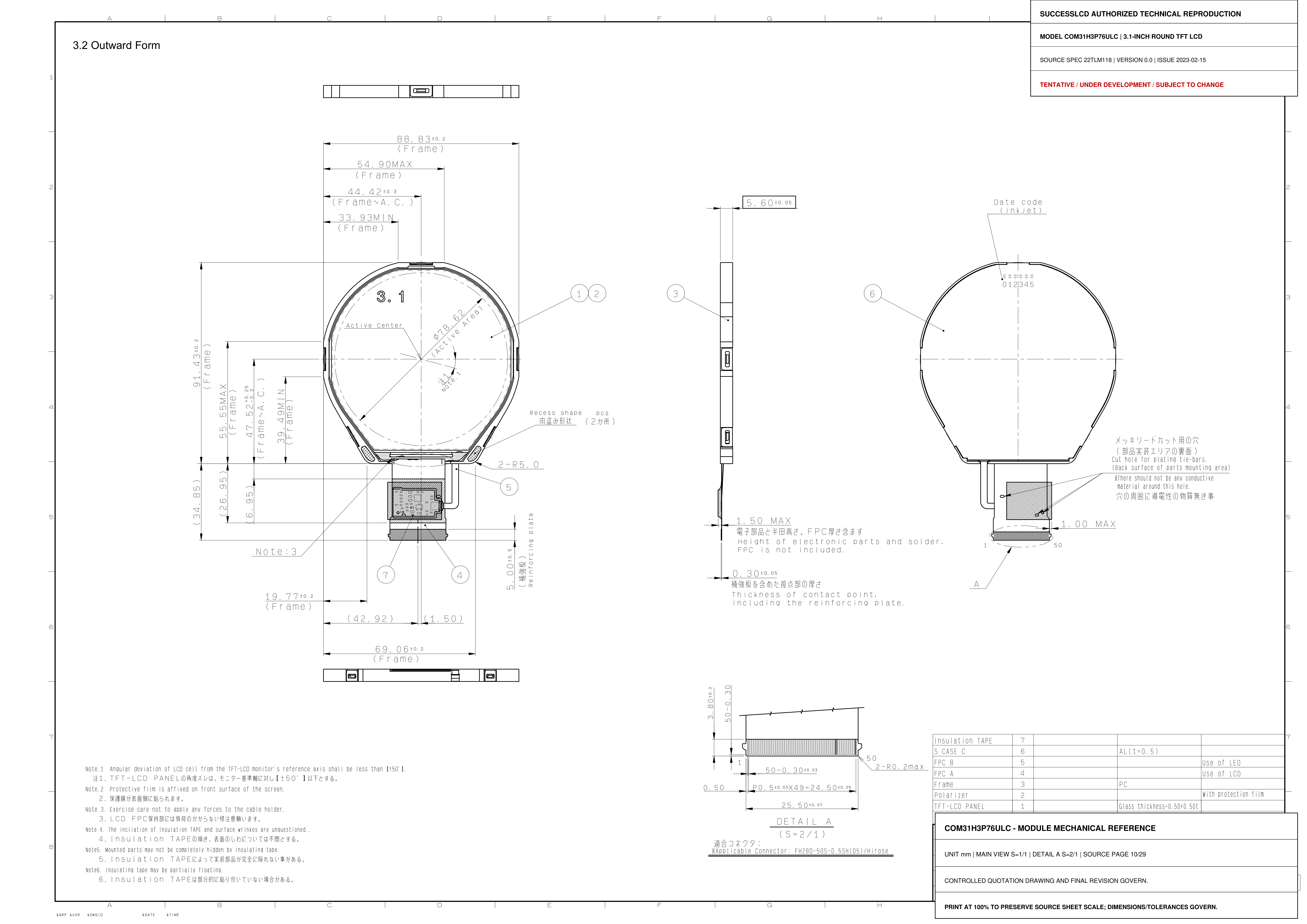

Disegno meccanico del COM31H3P76ULC
La tavola meccanica pubblica conserva la geometria tecnica della fonte nelle coordinate originali della pagina A2. Il riferimento pubblico mantiene la geometria tecnica della fonte e riporta un cartiglio di controllo documentale SuccessLCD. Per le decisioni tecniche usa le quote e la revisione della fonte sotto controllo documentale. Con stampa PDF al 100%, la tavola originale mantiene le scale indicate: vista principale S=1/1 e DETAIL A S=2/1. La visualizzazione nel browser non è una sagoma fisica; fanno fede quote e tolleranze annotate.
Scarica il PDF di riferimento meccanico del COM31H3P76ULC per una valutazione tecnica. Il disegno originale identifica un FPC a 50 pin con passo di 0.50 mm, la direzione dei pin 1/50 e un connettore di accoppiamento Hirose FH28D-50S-0.5SH(05) applicabile.

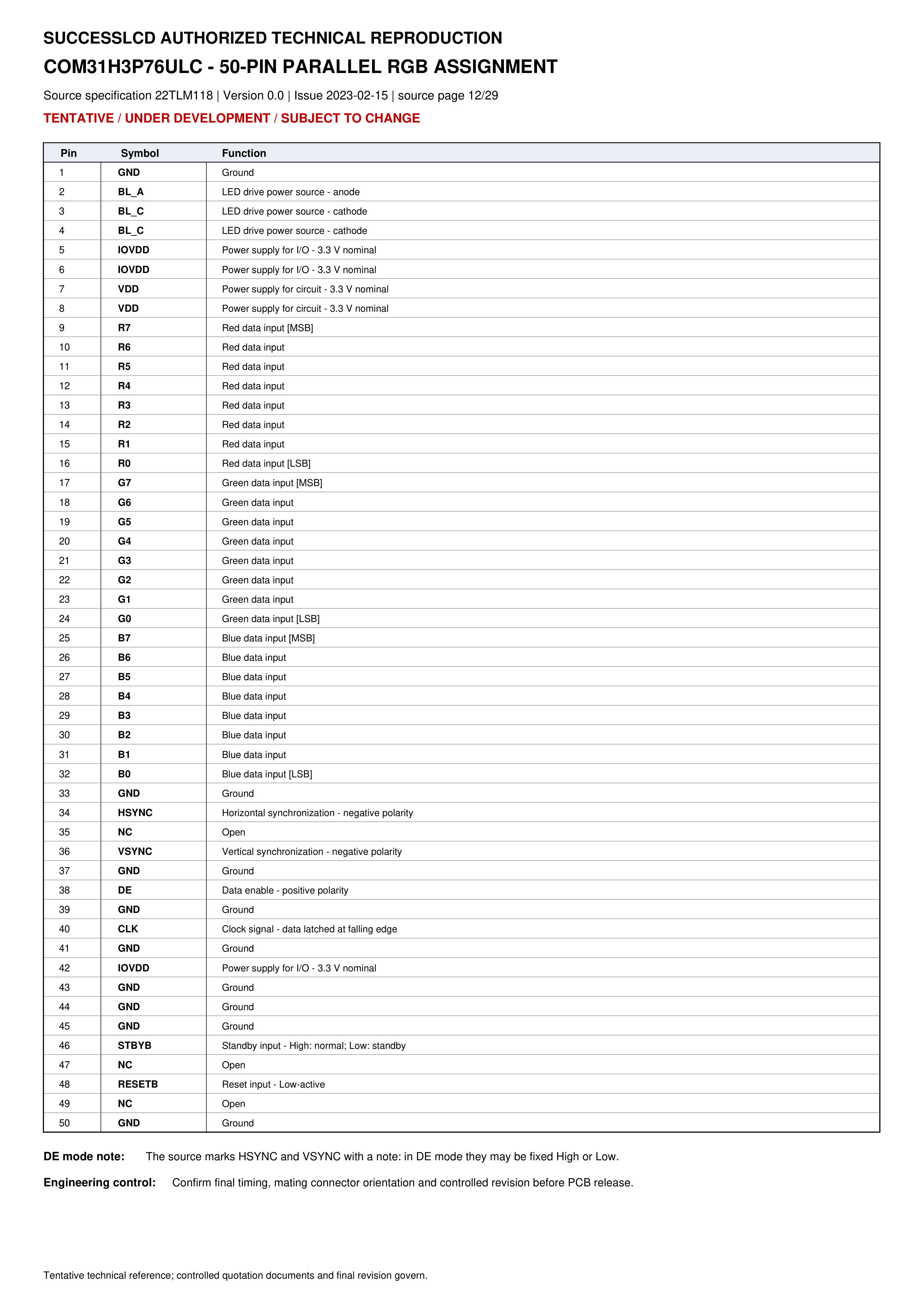

COM31H3P76ULC: piedinatura RGB parallela a 50 pin
La tavola ripulita dei pin è stata ricostruita campo per campo dalla pagina 12/29 della fonte e verificata per la sequenza continua 1–50. La mappa raggruppata seguente copre tutti i pin mantenendo la leggibilità su dispositivi mobili.
| Pin | Segnali | Funzione / controllo |
|---|---|---|
| 11 | GND | Massa |
| 12 | BL_A | Anodo LED |
| 3–4 | BL_C | Catodo LED |
| 5–6, 42 | IOVDD | Alimentazione I/O nominale a 3.3 V |
| 7–8 | VDD | Alimentazione nominale del circuito a 3.3 V |
| 9–16 | R7–R0 | Dati del rosso, da MSB a LSB |
| 17–24 | G7–G0 | Dati del verde, da MSB a LSB |
| 25–32 | B7–B0 | Dati del blu, da MSB a LSB |
| 33, 37, 39, 41, 43–45, 50 | GND | Massa |
| 35 | HSYNC | Sincronismo orizzontale · polarità negativa |
| 35, 47, 49 | NC | Aperto |
| 39 | VSYNC | Sincronismo verticale · polarità negativa |
| 42 | DE | Abilitazione dei dati · polarità positiva |
| 44 | CLK | Dati acquisiti sul fronte di discesa |
| 24 | STBYB | Livello alto: funzionamento normale · livello basso: standby |
| 25 | RESETB | Reset attivo basso |
La fonte accompagna HSYNC e VSYNC con una nota sulla modalità DE: quando viene utilizzata, i segnali possono essere mantenuti al livello alto o basso. Conferma temporizzazioni finali, orientamento dei contatti e assegnazione dei pin sotto controllo documentale prima del rilascio del PCB. Scarica il PDF di riferimento completo dei 50 pin.
Cosa verificare prima di integrare questo LCD TFT circolare nel progetto
- Conferma l’interfaccia. La scheda esaminata utilizza 24 linee dati RGB, oltre a CLK, DE, sincronismi e controlli di standby e reset, su un FPC a 50 pin. Non presumere compatibilità con MIPI, LVDS, SPI, I²C o bus MCU.
- Verifica insieme tensione e temporizzazioni. VDD e IOVDD sono documentati a 3.0–3.6 V, con 3.3 V tipici. Condividi temporizzazioni e livelli logici dell’host per una valutazione, anziché affidarti al solo numero di pin.
- Valuta lo stack meccanico circolare. Confronta l’ingombro di 88.83 × 91.43 mm, l’area attiva di 78.62 mm di diametro, lo spessore di 5.60 mm, l’estensione inferiore del telaio/FPC, gli incavi e la direzione del pin 1 con involucro e PCB.
- Valida il pilotaggio della retroilluminazione. La fonte elenca IL a 14 mA tipici e VF a 18.3 V tipici / 19.6 V massimi a 25 °C. Conferma driver effettivo, regolazione della corrente e condizioni termiche.
- Considera provvisoria la versione 0.0. Non rilasciare attrezzature o file di produzione a partire da un’immagine nel browser. Usa il disegno e la specifica sotto controllo delle revisioni forniti con il preventivo scritto o l’approvazione tecnica.
Per le verifiche tecniche correlate, consulta la guida alle interfacce LCD TFT, la checklist di valutazione dei disegni e delle specifiche LCD, la guida alla compatibilità FPC e la guida a risoluzione e area attiva.
Cosa non afferma questa scheda COM31H3P76ULC
La fonte tecnica fornita non stabilisce tutti i fatti commerciali o relativi alla produzione attuale. Per mantenere la tracciabilità della pagina, i punti seguenti non vengono intenzionalmente dichiarati finché non saranno supportati da evidenze specifiche del modello e della revisione:
- Scorte, disponibilità di campioni, MOQ fisso, prezzo, tempi o piano di consegna
- Ciclo di vita attuale o stato finale di produzione
- Identità del driver IC o configurazione del pannello touch
- Certificazione di conformità attuale, risultati di affidabilità, specifiche di imballaggio o durata LED garantita
- Approvazione per automotive, medicale, aerospaziale o altre classi applicative
Domande frequenti
Che cos’è COM31H3P76ULC?
COM31H3P76ULC è un LCD TFT Blanview circolare da 3.1 pollici con 480 × 480 pixel RGB. La scheda versione 0.0 esaminata documenta una matrice attiva TFT a-Si VA normalmente nera, un’interfaccia RGB parallela a 50 pin e 24 bit (8 bit per canale colore) e un ingombro di 88.83 × 91.43 × 5.60 mm.
Quale interfaccia utilizza COM31H3P76ULC?
Il modulo esaminato utilizza un’interfaccia RGB parallela a 50 pin e 24 bit (8 bit per canale colore), con R7–R0, G7–G0, B7–B0, CLK, DE, HSYNC, VSYNC, STBYB e RESETB. Il solo numero di pin non è un test di compatibilità; conferma temporizzazioni, tensione e orientamento del connettore.
Quali sono le dimensioni del modulo e dell’area attiva?
Il disegno originale indica un ingombro del modulo di 88.83 ±0.2 × 91.43 ±0.2 × 5.60 ±0.05 mm e un’area attiva di 78.62 mm di diametro. Il FPC è escluso dall’ingombro. Per il rilascio dell’involucro e del PCB, usa il disegno sotto controllo delle revisioni.
Come si interpreta la scala del disegno?
Con una stampa PDF esattamente al 100%, la tavola originale mantiene le scale indicate: vista principale S=1/1 e DETAIL A S=2/1. Zoom del browser, ridimensionamento responsive e scala della stampante possono alterare le dimensioni fisiche. Il progetto deve basarsi su quote e tolleranze annotate, non sulla lunghezza delle linee misurata sullo schermo o sulla stampa.
La scheda tecnica COM31H3P76ULC versione 0.0 è una specifica finale di produzione?
No. La scheda tecnica COM31H3P76ULC esaminata, specifica 22TLM118 versione 0.0, è contrassegnata come provvisoria, in fase di sviluppo e soggetta a modifiche. Supporta una valutazione tecnica iniziale. Conferma specifica, disegno, temporizzazioni e stato commerciale sotto controllo documentale allegati al preventivo prima di impegnarti su attrezzature o produzione.
COM31H3P76ULC è attualmente accettato per richieste di preventivo?
Sì. SuccessLCD accetta attualmente RFQ per COM31H3P76ULC. Questa dichiarazione non conferma scorte, disponibilità di campioni, MOQ, prezzo o tempi di consegna. Tali aspetti, insieme alla revisione documentale sotto controllo e all’idoneità tecnica, vengono confermati nella risposta scritta.
Richiedi una valutazione tecnica e commerciale del COM31H3P76ULC
Invia le informazioni attualmente disponibili affinché SuccessLCD possa valutare interfaccia, compatibilità meccanica e ambito del preventivo del COM31H3P76ULC senza trasformare valori provvisori della fonte in ipotesi progettuali non verificate.
- Applicazione e fase del progetto
- Richiesta di campioni e quantità prevista
- Processore host, temporizzazioni RGB, VDD/IOVDD e schema di pilotaggio della retroilluminazione
- Apertura dell’involucro, posizione PCB/FPC e orientamento del connettore
- Temperatura operativa, luce ambientale e requisiti di osservazione
- Eventuali esigenze di touch o lastra di copertura, per una valutazione separata della fattibilità
- Data obiettivo del progetto e paese di destinazione
