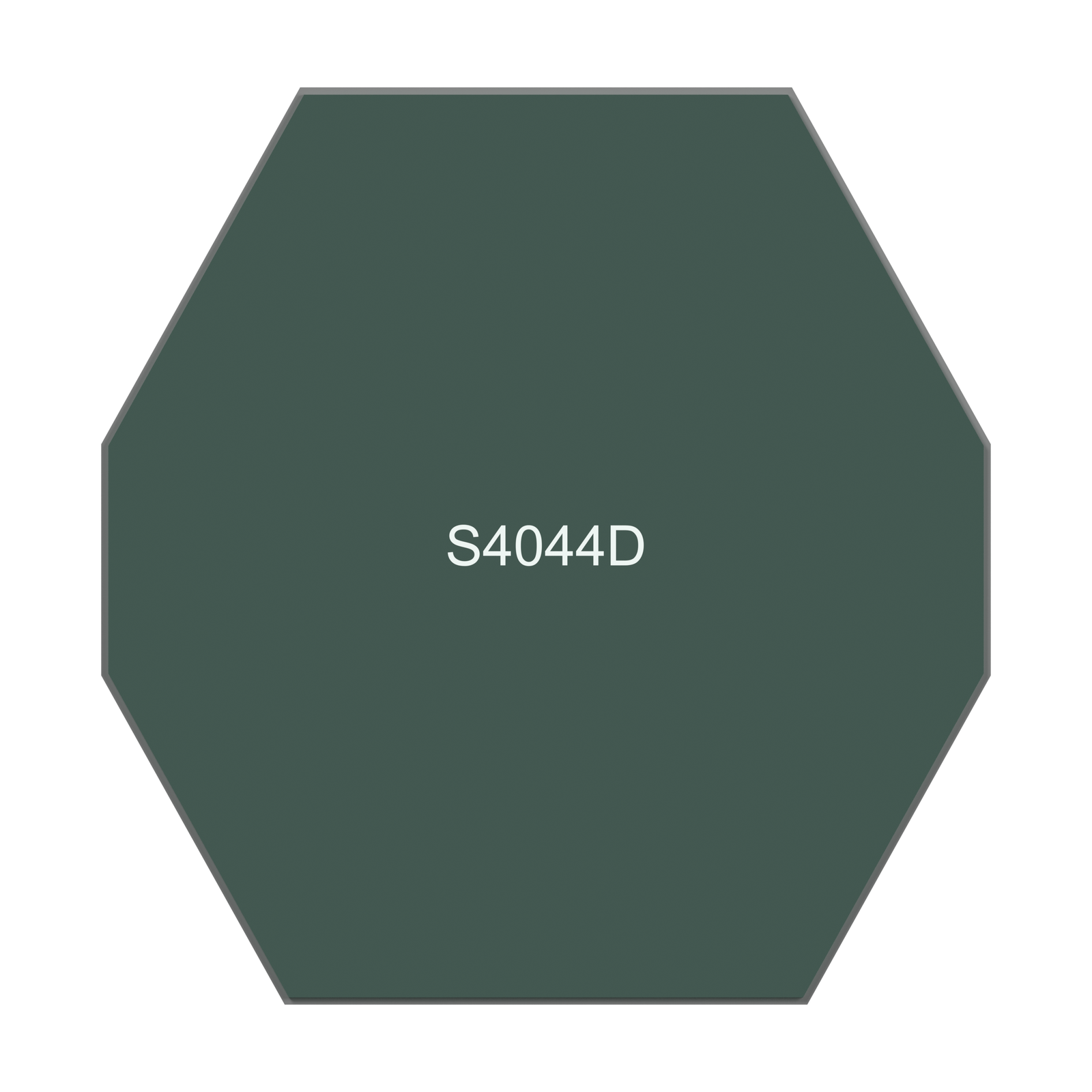

Ouverture de boîtier profilée
Vérifiez le contour chanfreiné ainsi que l’encombrement global du verre de 41.80 × 43.10 mm. La zone de visualisation de référence de 38.80 × 38.80 mm ne définit pas le profil des coins.
Explorateur de produitsVue de face
Faites pivoter, zoomez et inspectez le produit. Le modèle se charge à la demande.

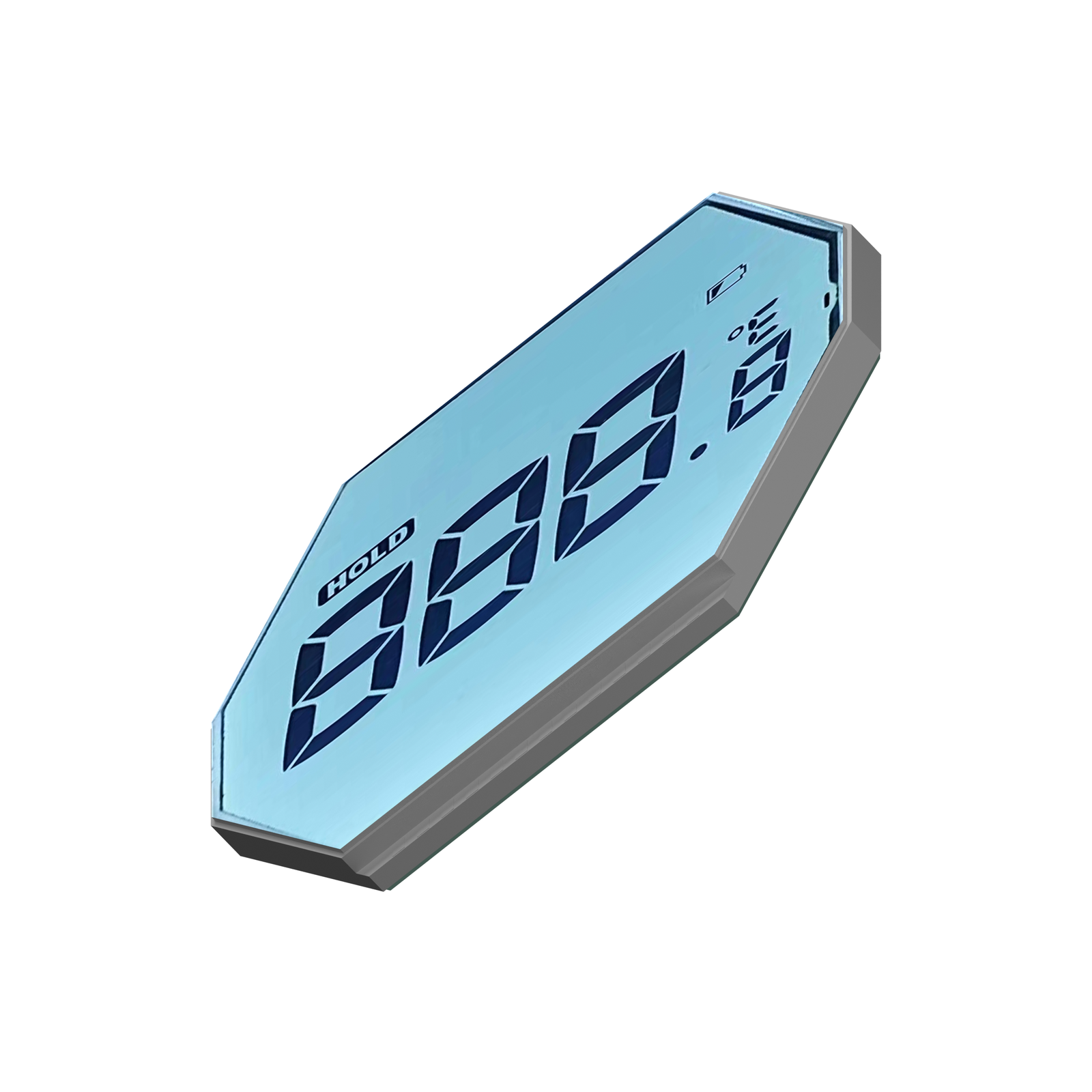

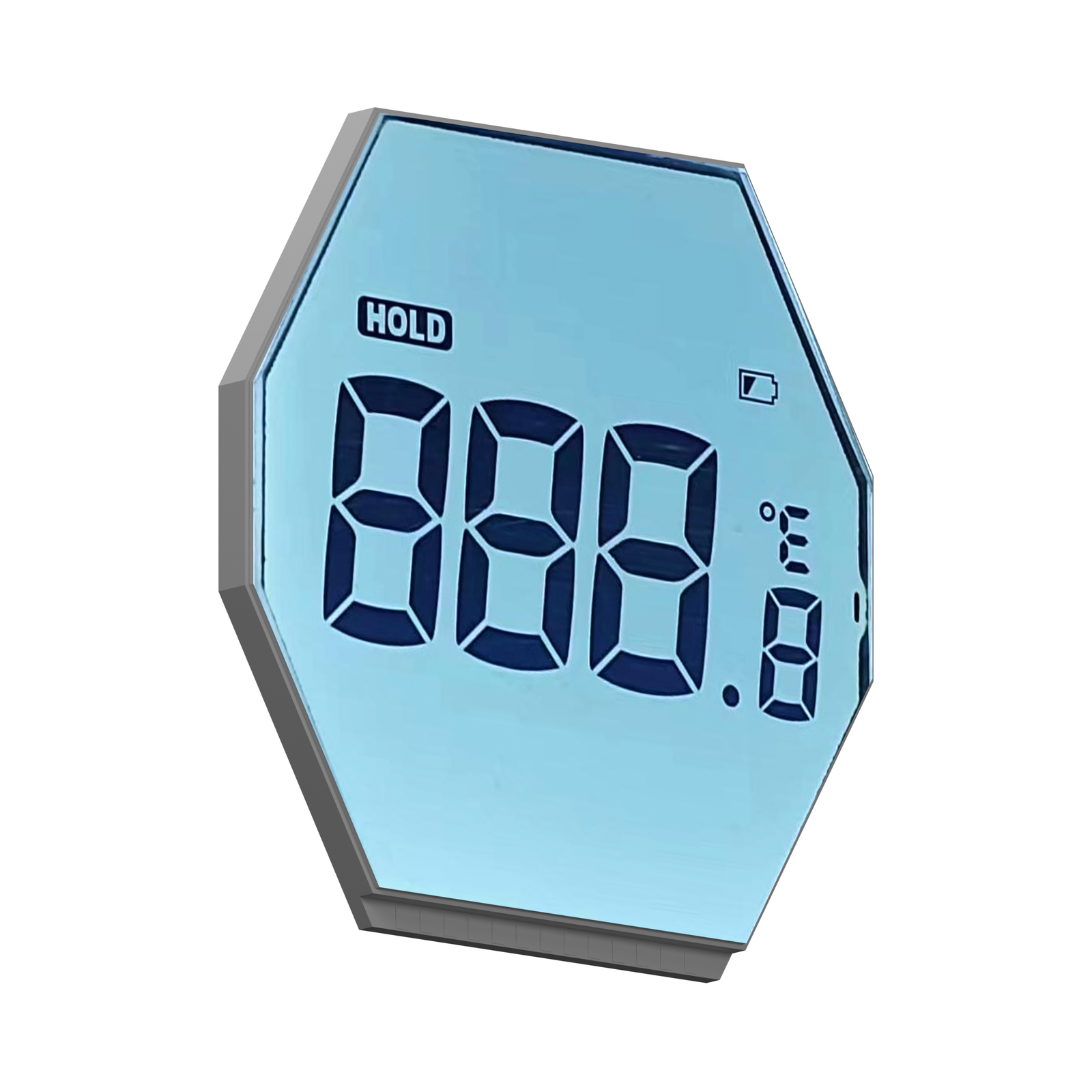

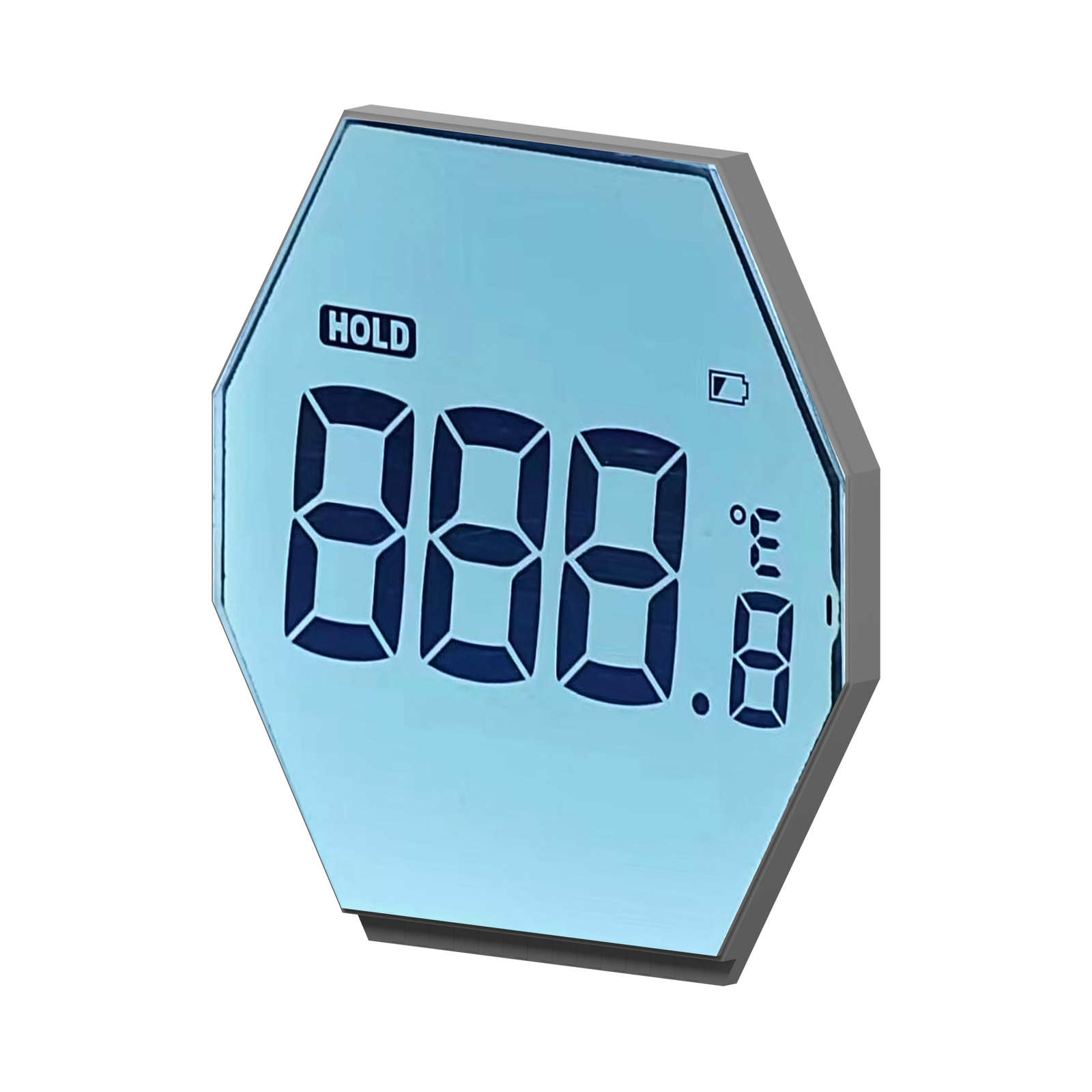

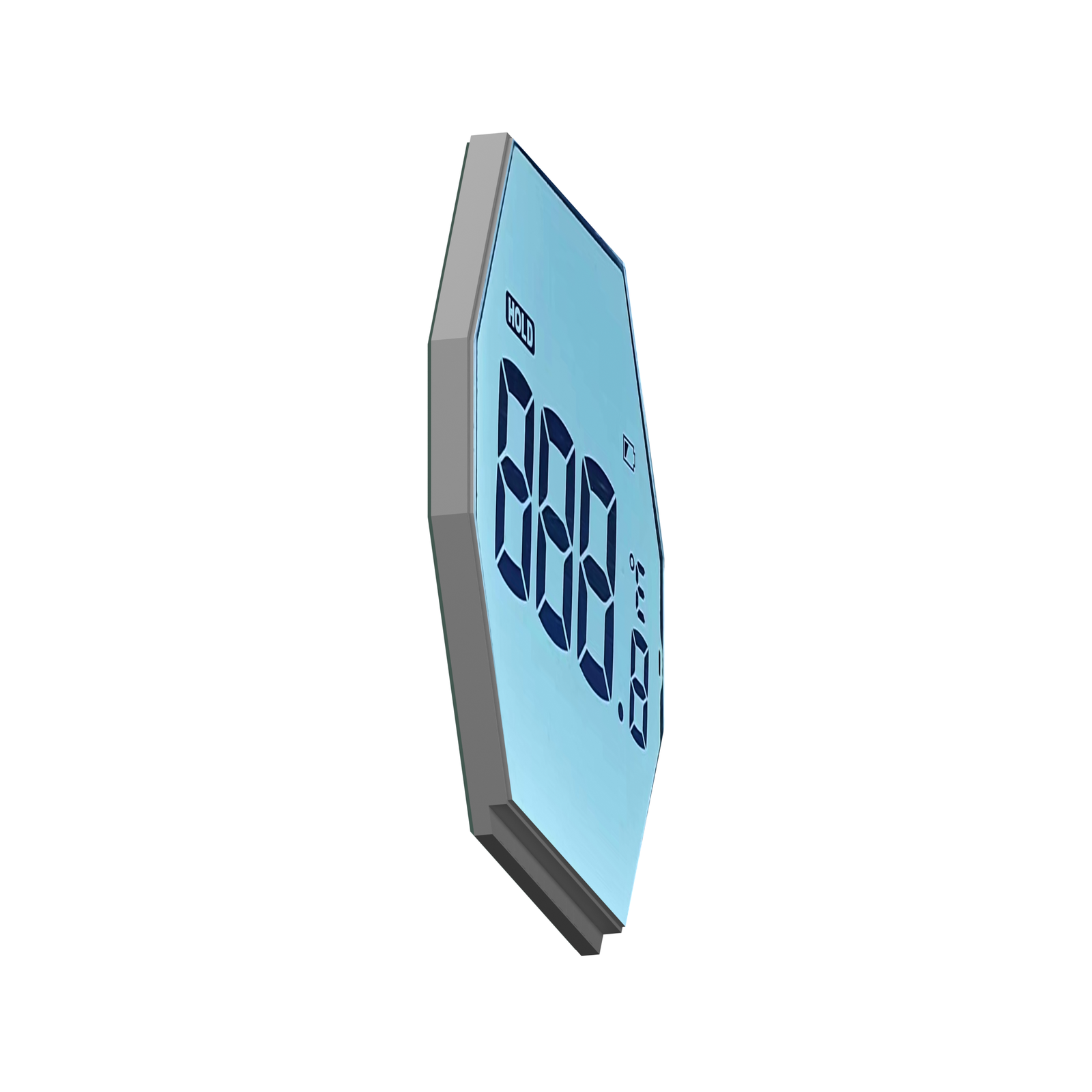

Rendu de face de S4044D montrant le graphisme de l'afficheur et le contour du verre. Les matériaux et les détails géométriques fins constituent des références visuelles pour le projet OEM.
RÉFÉRENCE D’AFFICHEUR OEM
S4044D
Afficheur HTN de thermomètre à coins chanfreinés et contacts zebra
S4044D est une référence LCD segmentée HTN en mode positif, avec un contour de verre chanfreiné à huit côtés. Trois grands chiffres et un chiffre décimal plus petit se trouvent sous les indications HOLD et batterie, à côté des symboles d’unité de température.
38.80 × 38.80 mmZone visible minimale
3.0 VTension de fonctionnement du LCD
Un point de départ pour votre afficheur sur mesure.
Les images, la géométrie 3D et les paramètres indiqués sont des informations de référence OEM. Les dimensions finales, les exigences électriques, la configuration optique et la construction sont confirmées pour votre projet.
Vidéo du produit
Courte vidéo du produit. La lecture commence lorsque vous appuyez sur le bouton de lecture.
01 / Configuration de référence
Commencez par l'essentiel.
Une configuration de référence pour discuter de votre projet LCD. Les spécifications finales doivent être confirmées pour le projet.
| Référence du modèle | S4044D |
|---|---|
| Encombrement global du verre, largeur × hauteur | 41.80 ± 0.20 × 43.10 ± 0.20 mm |
| Zone visible minimale | 38.80 × 38.80 mm |
| Épaisseur du LCD | 2.80 mm maximum |
| Épaisseur du verre par couche | 1.10 ± 0.10 mm |
| Pas des contacts | 1.60 mm |
| Mode d'affichage | HTN, positif |
| Connexion | Connecteur zebra avec contacts sur verre |
| Tension de fonctionnement du LCD | 3.0 V |
| Conditions de pilotage | Rapport cyclique de 1/4, rapport de polarisation de 1/3 |
| Fréquence d’image | 64 Hz |
| Direction d'observation | 6 heures |
| Polariseur arrière | Transmissif, adhésif |
| Polariseur avant | Transmissif, adhésif |
| Température de fonctionnement | −10 °C à +60 °C |
| Température de stockage | −20 °C à +70 °C |
02 / Conception OEM
Adaptez l'afficheur à votre produit.
Apportez vos exigences. Nous passerons en revue la configuration avec vous.
Connexion zebra
Vérifiez les contacts plats sur verre au pas de 1.60 mm, ainsi que l’alignement, la compression du connecteur et le placement des contacts du circuit imprimé.
Commande et éclairage de l’affichage
La référence utilise 3.0 V, un multiplexage de 1/4 et une polarisation de 1/3, avec des polariseurs transmissifs. Confirmez l’éclairage et les conditions de visualisation dans le thermomètre complet.
03 / Usages envisagés
Thermomètres alimentaires
Utilisez cette référence pour concevoir l’affichage d’un thermomètre alimentaire. Confirmez les unités, la plage numérique et l’indication de maintien avec la conception du thermomètre.
04 / Assistance produit
De la référence à votre conception.
Quels paramètres de commande LCD sont indiqués pour S4044D ?
La référence indique une tension de fonctionnement LCD de 3.0 V, un multiplexage de 1/4, une polarisation de 1/3 et une fréquence de trame de 64 Hz. Vérifiez ces exigences avec votre pilote LCD ; les exigences électriques définitives sont confirmées pour le projet.
La température de fonctionnement du LCD définit-elle la plage de mesure alimentaire ?
Non. La plage de fonctionnement du LCD concerne l’environnement de l’afficheur. La plage de la sonde, la précision et l’aptitude au contact alimentaire nécessitent des spécifications distinctes pour le thermomètre.
Votre prochain projet LCD
Donnons forme à votre afficheur.
Précisez le contenu à afficher, l’espace dans le boîtier, le dispositif de pilotage, l’environnement de fonctionnement et la quantité visée.
