Fenêtre d’affichage
Vérifiez la zone visible minimale de 68.10 × 41.00 mm et le contour du verre arrière de 75.10 × 44.00 mm par rapport à l’ouverture du panneau.
Explorateur de produitsVue de face
Faites pivoter, zoomez et inspectez le produit. Le modèle se charge à la demande.

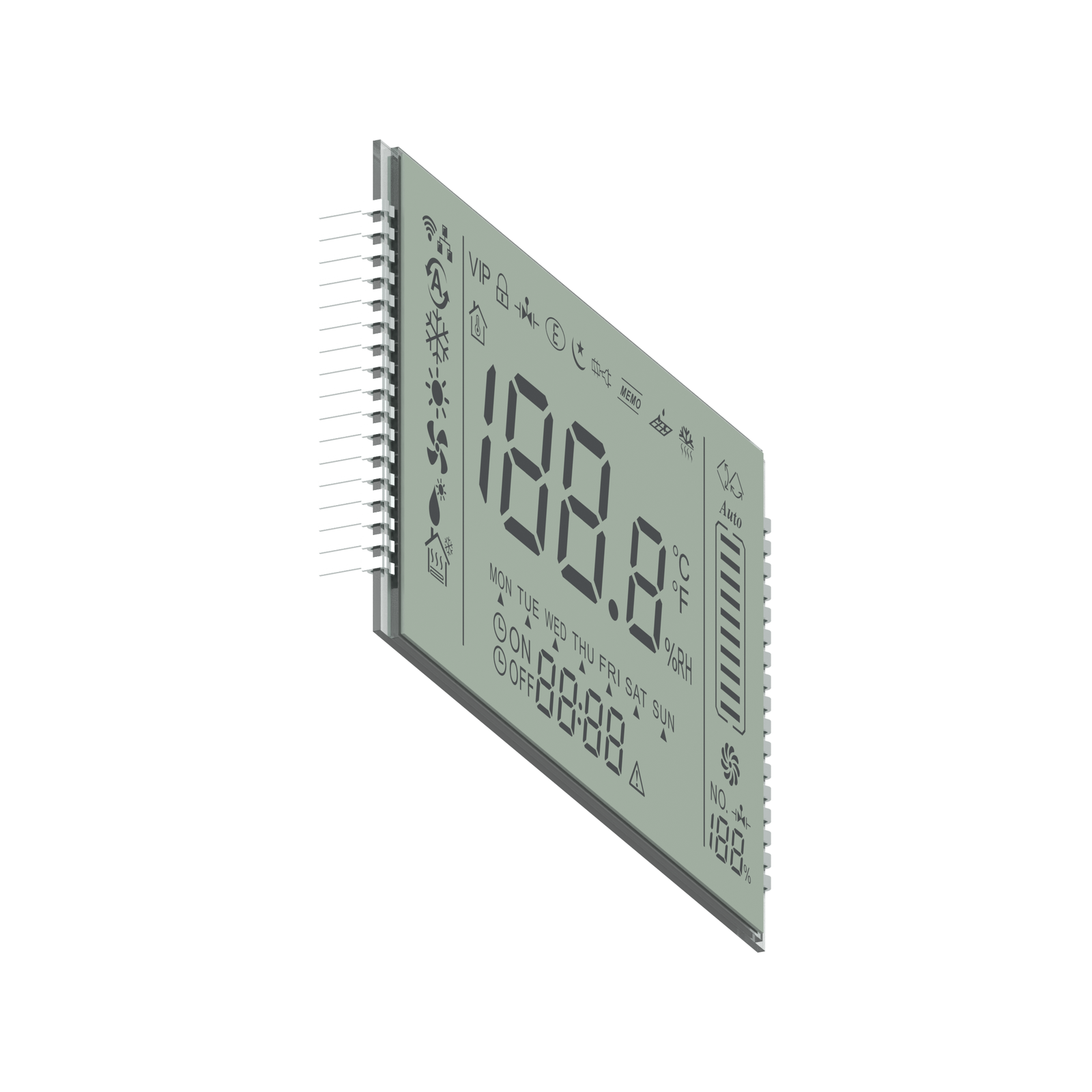

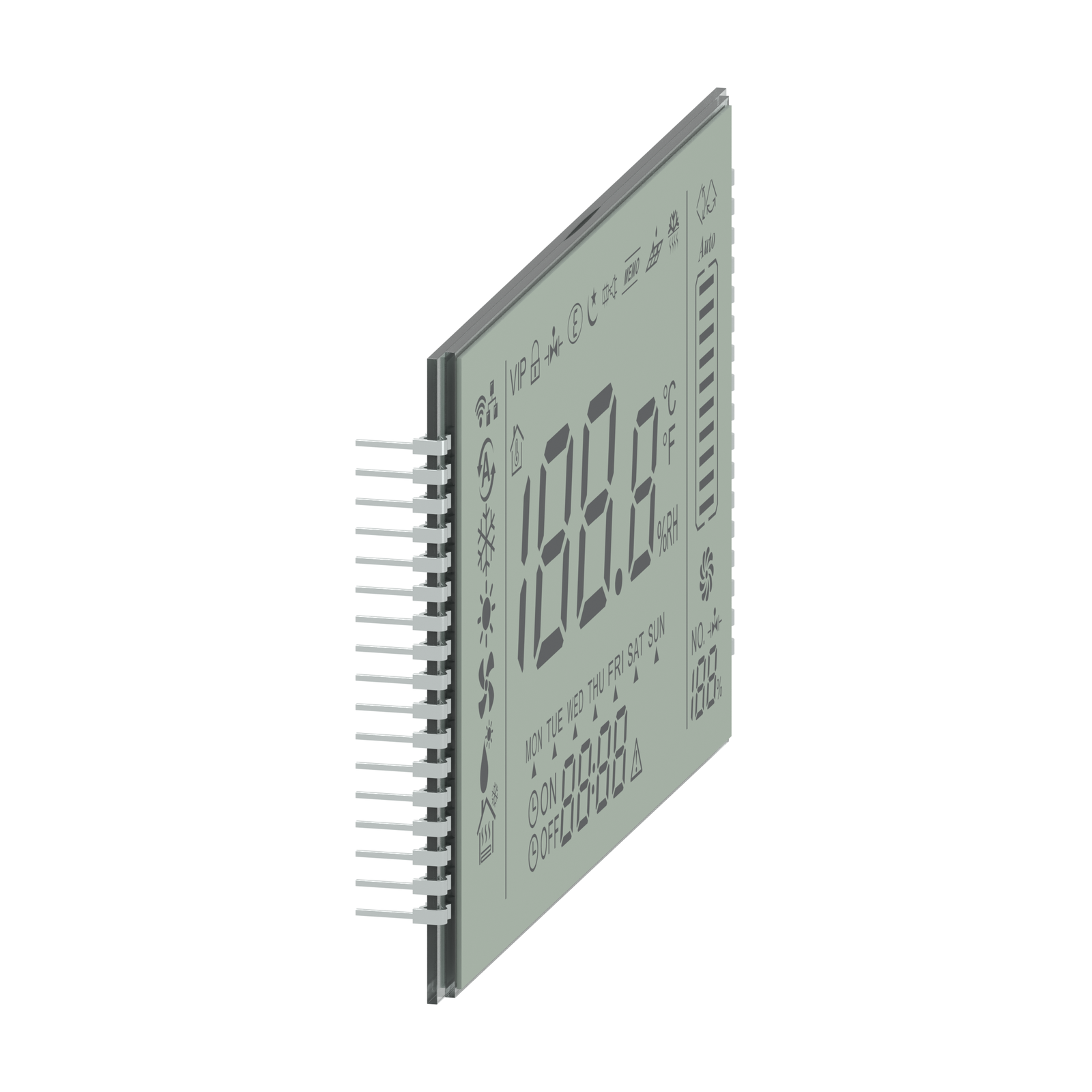

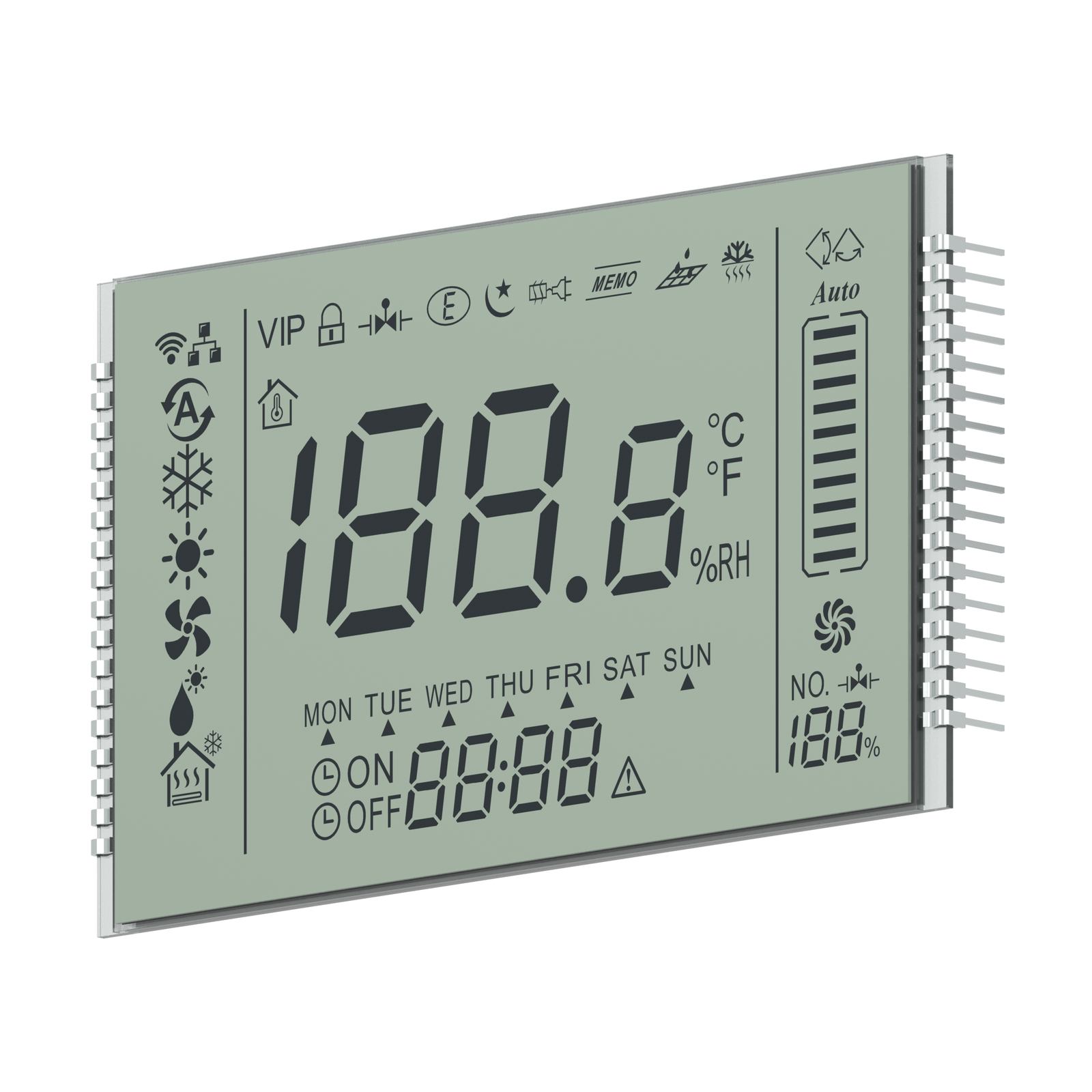

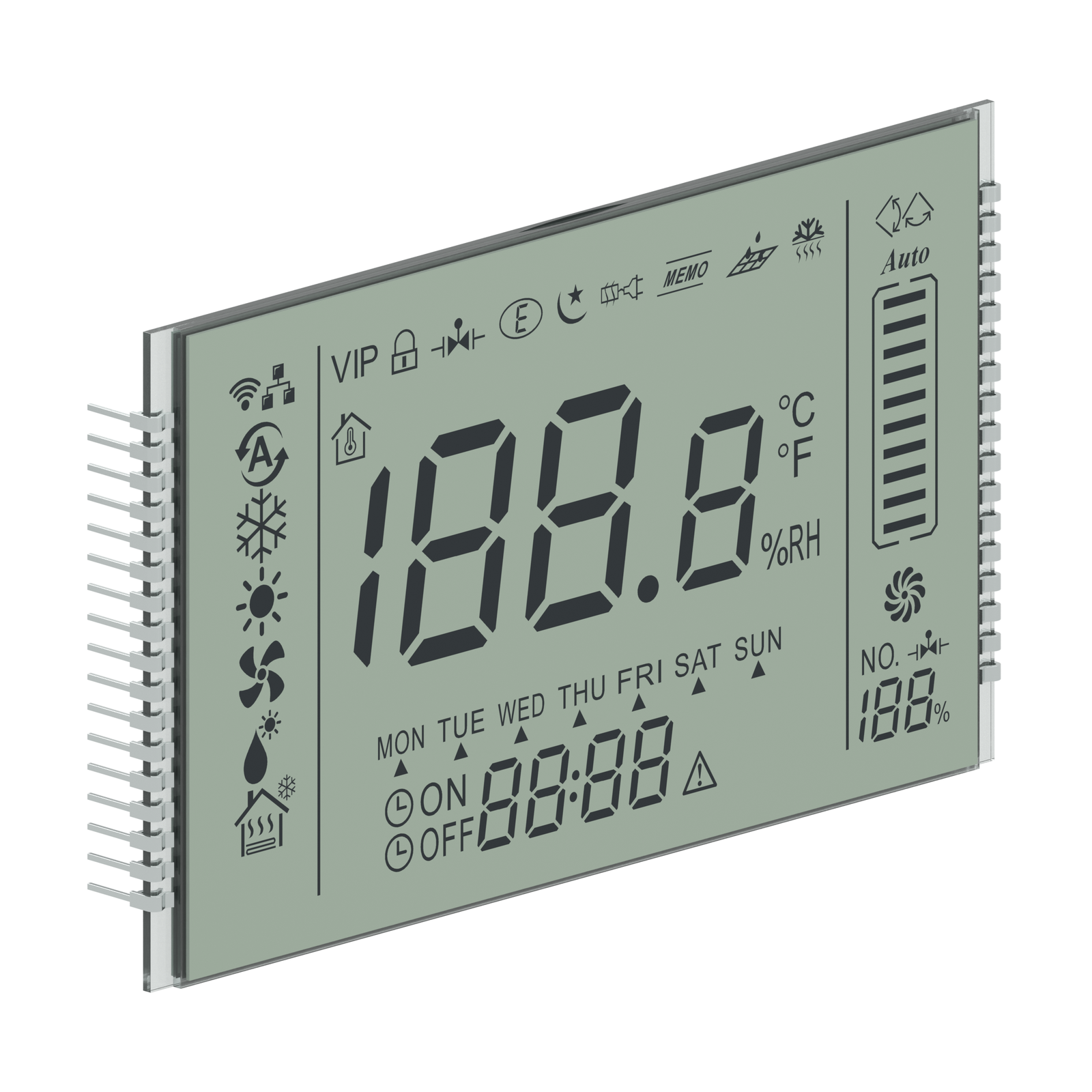

Rendu de face de S04858D, montrant le motif d’affichage et le contour du verre. Les matériaux et la géométrie fine sont des références visuelles pour le projet OEM.
RÉFÉRENCE D’AFFICHEUR OEM
S04858D
Référence d’afficheur TN pour thermostat avec icônes de programmation horaire
S04858D est une référence LCD segmentée TN en mode positif, avec un grand champ numérique, les indications °C, °F et %RH, des champs pour les jours de la semaine et la minuterie, ainsi que des icônes de chauffage, de refroidissement et d’état. Elle comporte 17 broches le long de chaque bord latéral.
68.10 × 41.00 mmZone visible minimale
3.6 VTension de fonctionnement du LCD
Un point de départ pour votre afficheur sur mesure.
Les images, la géométrie 3D et les paramètres indiqués sont des informations de référence OEM. Les dimensions finales, les exigences électriques, la configuration optique et la construction sont confirmées pour votre projet.
Vidéo du produit
Courte vidéo du produit. La lecture commence lorsque vous appuyez sur le bouton de lecture.
01 / Configuration de référence
Commencez par l'essentiel.
Une configuration de référence pour discuter de votre projet LCD. Les spécifications finales doivent être confirmées pour le projet.
| Référence du modèle | S04858D |
|---|---|
| Mode d'affichage | TN, positif |
| Largeur × hauteur du verre arrière | 75.10 ± 0.20 × 44.00 ± 0.20 mm |
| Largeur × hauteur du verre avant | 71.10 ± 0.20 × 44.00 ± 0.20 mm |
| Zone visible minimale | 68.10 × 41.00 mm |
| Épaisseur du LCD | 2.00 mm maximum |
| Épaisseur du verre par couche | 0.70 ± 0.07 mm |
| Connexion | 34 broches : 17 le long de chaque bord latéral |
| Pas des broches | 2.00 mm |
| Tension de fonctionnement du LCD | 3.6 V |
| Conditions de pilotage | Rapport cyclique de 1/4, rapport de polarisation de 1/3 |
| Fréquence d’image | 64 Hz |
| Direction d'observation | 12 heures |
| Polariseur arrière | Transmissif, adhésif |
| Polariseur avant | Transmissif, adhésif |
| Température de fonctionnement | −20 °C à +60 °C |
| Température de stockage | −30 °C à +70 °C |
02 / Conception OEM
Adaptez l'afficheur à votre produit.
Apportez vos exigences. Nous passerons en revue la configuration avec vous.

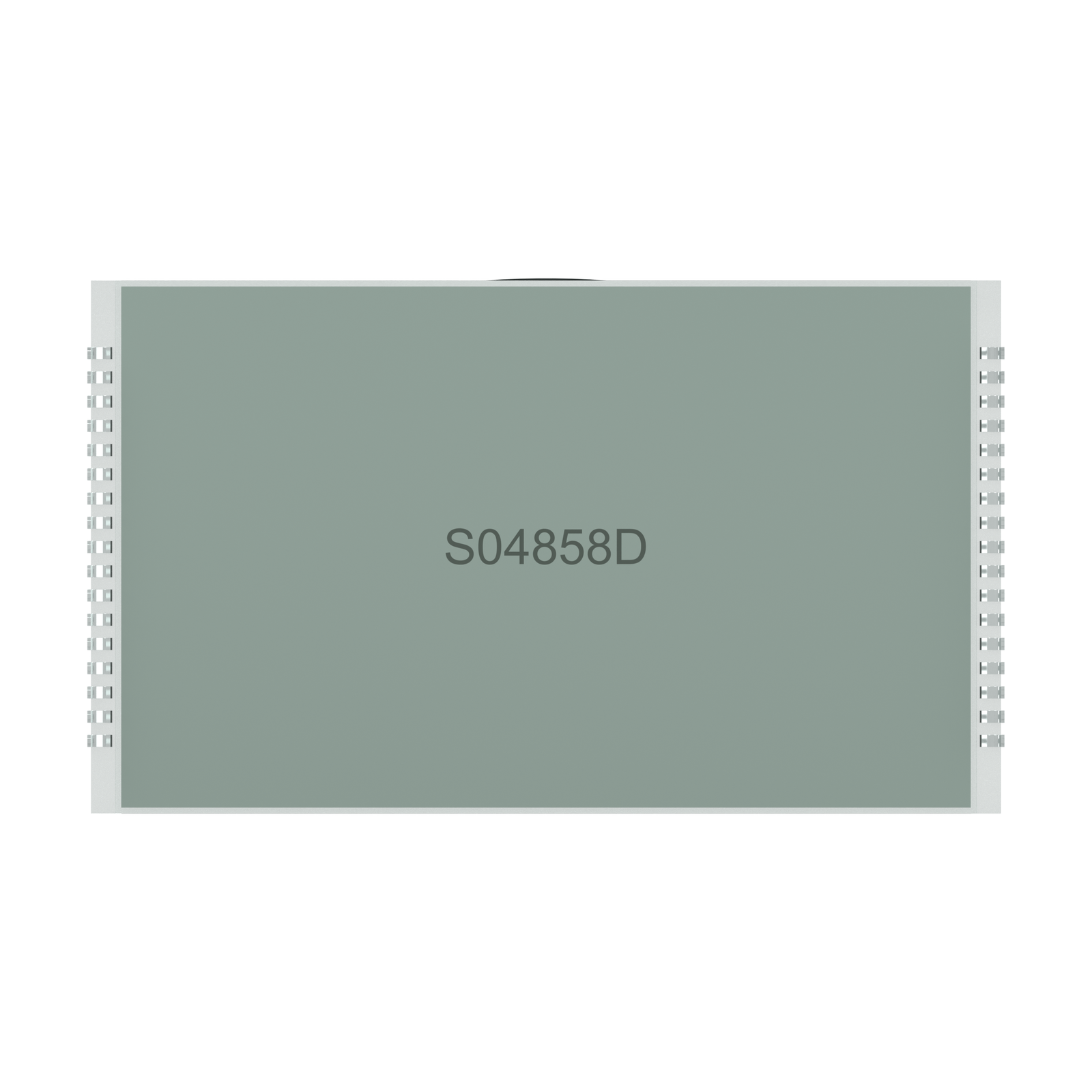

Rangées de broches latérales
Vérifiez la connexion à 34 broches, dont 17 le long de chaque bord latéral au pas de 2.00 mm, par rapport à l’implantation du circuit imprimé.
Motif d’affichage et éclairage
Les deux polariseurs sont indiqués comme transmissifs. Confirmez la conception de l’éclairage et sélectionnez les segments de minuterie, de jours de la semaine et d’état nécessaires à votre régulateur.
03 / Usages envisagés
Régulateurs de température
Utilisez cette référence pour prévoir les indications de température, d’humidité, de programmation horaire et de mode de fonctionnement d’un régulateur de température. Confirmez le motif d’affichage et les fonctions de commande nécessaires à votre produit.
04 / Assistance produit
De la référence à votre conception.
Quels paramètres de commande sont indiqués pour S04858D ?
La référence indique une tension de fonctionnement du LCD de 3.6 V, un rapport cyclique de 1/4, un rapport de polarisation de 1/3 et une fréquence de trame de 64 Hz. Vérifiez ces valeurs avec votre pilote LCD ; les exigences électriques finales sont confirmées pour le projet.
Les champs de programmation horaire et les icônes de mode de fonctionnement peuvent-ils être personnalisés ?
Examinez les jours de la semaine, les champs de minuterie, les unités et les icônes de mode de fonctionnement nécessaires à votre régulateur. Confirmez le motif d’affichage et l’affectation des segments avant de finaliser la conception de l’afficheur.
