دهانهٔ نمایشگر
حداقل ناحیهٔ دید 41.00 × 28.90 mm و ابعاد خارجی شیشهٔ پشت 43.00 × 32.90 mm را با دهانهٔ محفظه تطبیق دهید.
بررسی محصولنمای جلو
محصول را بچرخانید، بزرگ‌نمایی و بررسی کنید. مدل با درخواست شما بارگذاری می‌شود.

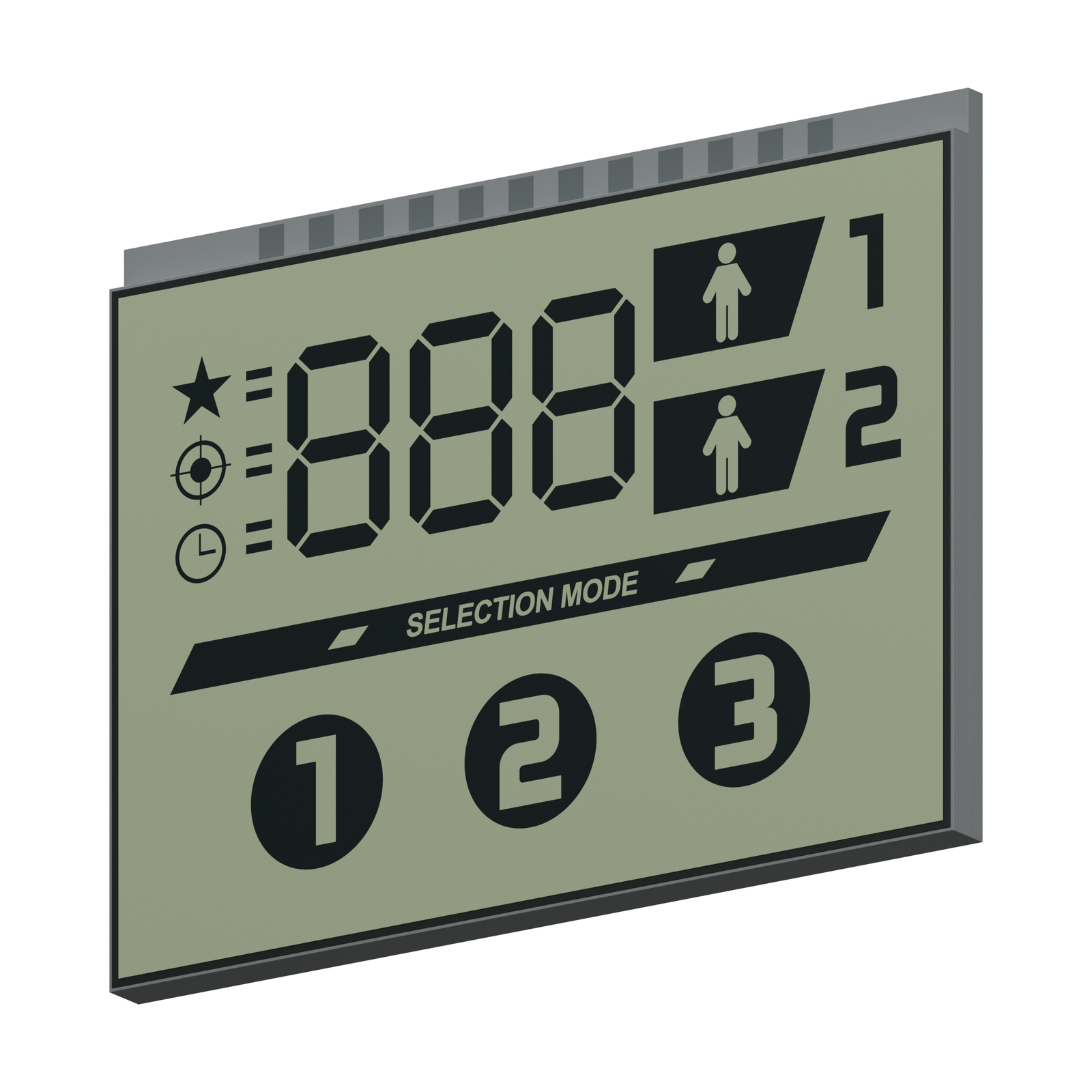

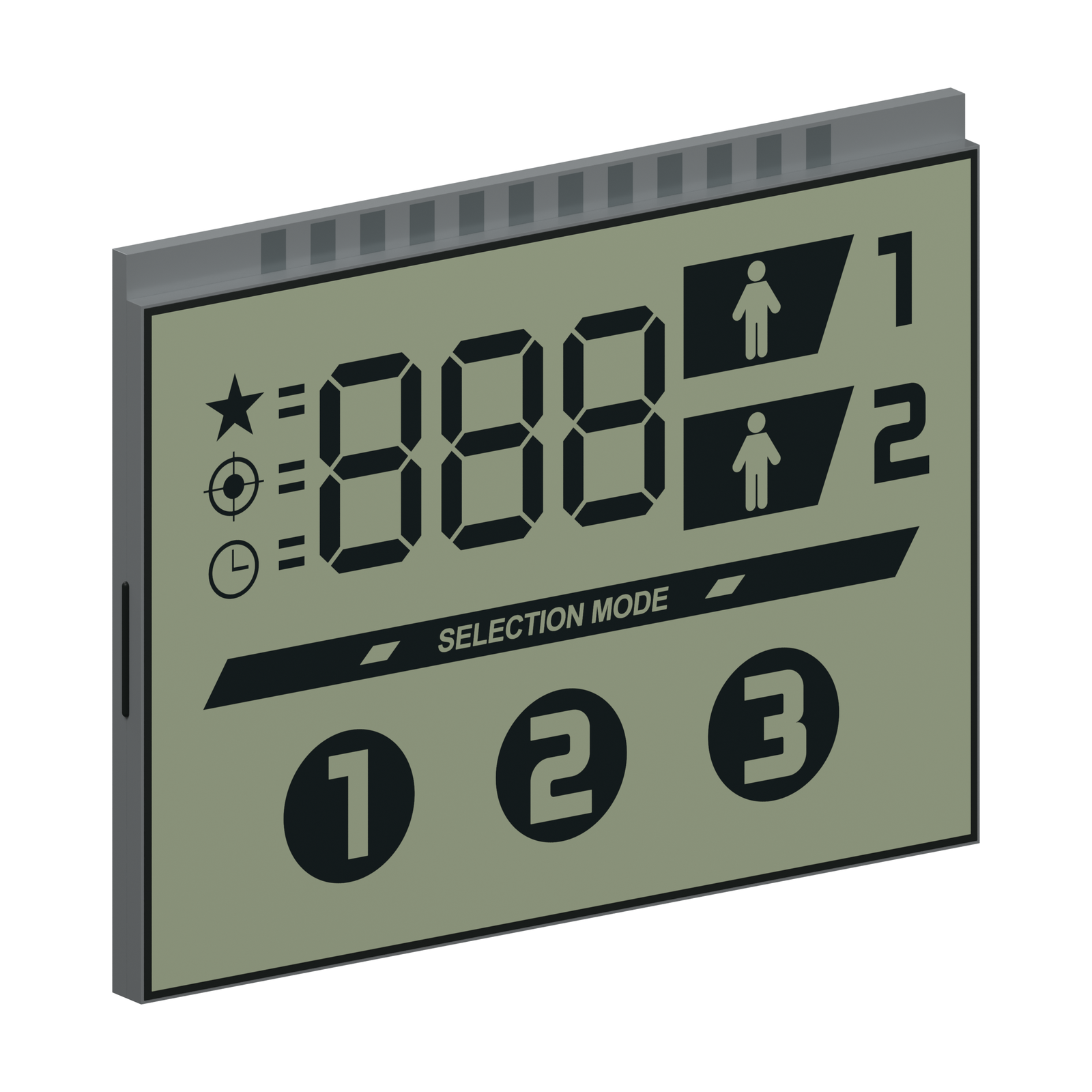

رندر نمای جلو مدل S3629D که طرح نمایش و شکل خارجی شیشه را نشان می‌دهد. جنس مواد و جزئیات هندسی، مرجع بصری برای پروژهٔ OEM هستند.
نمایشگر مرجع برای OEM
S3629D
نمایشگر بازتابی TN اسباب‌بازی و بازی با گرافیک انتخاب

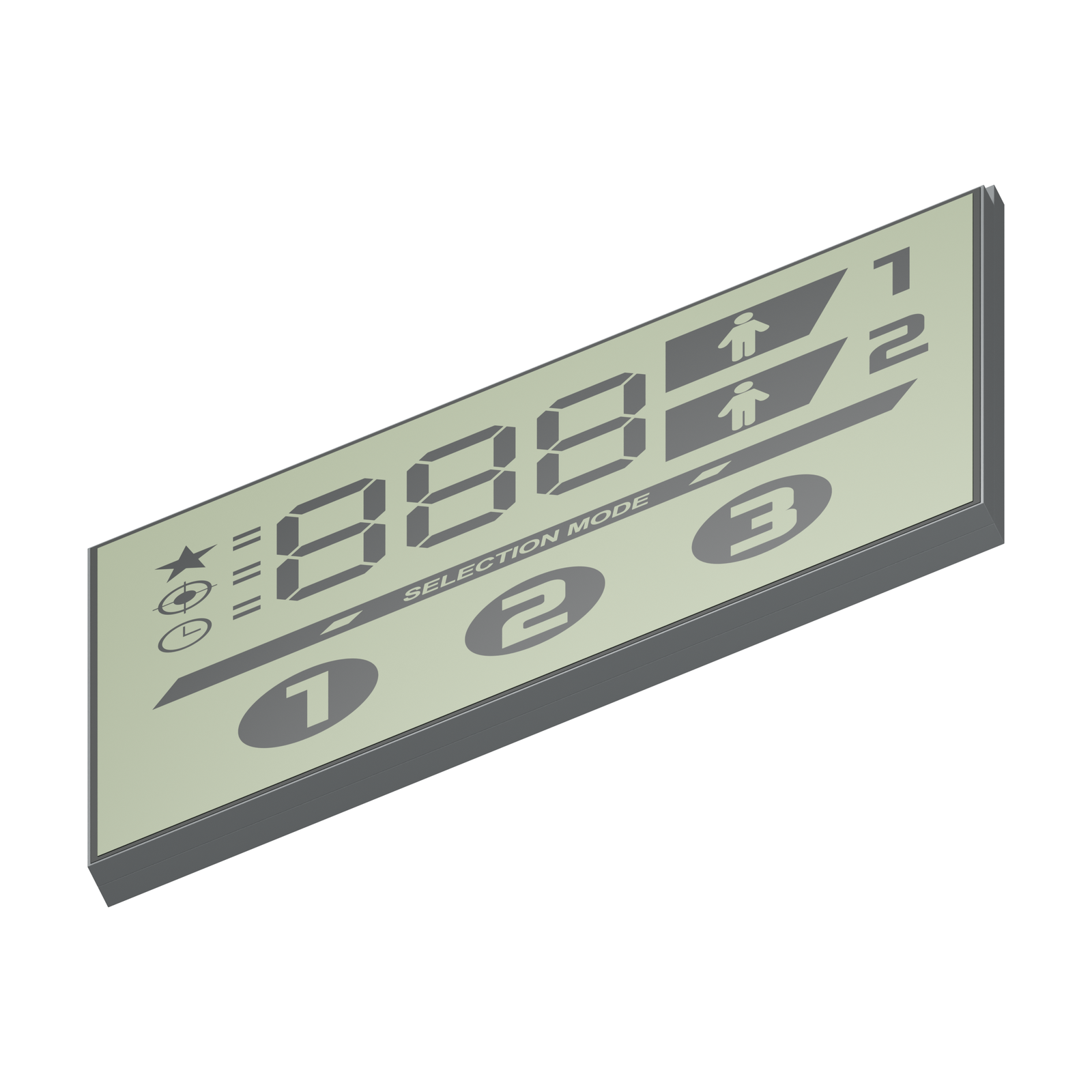

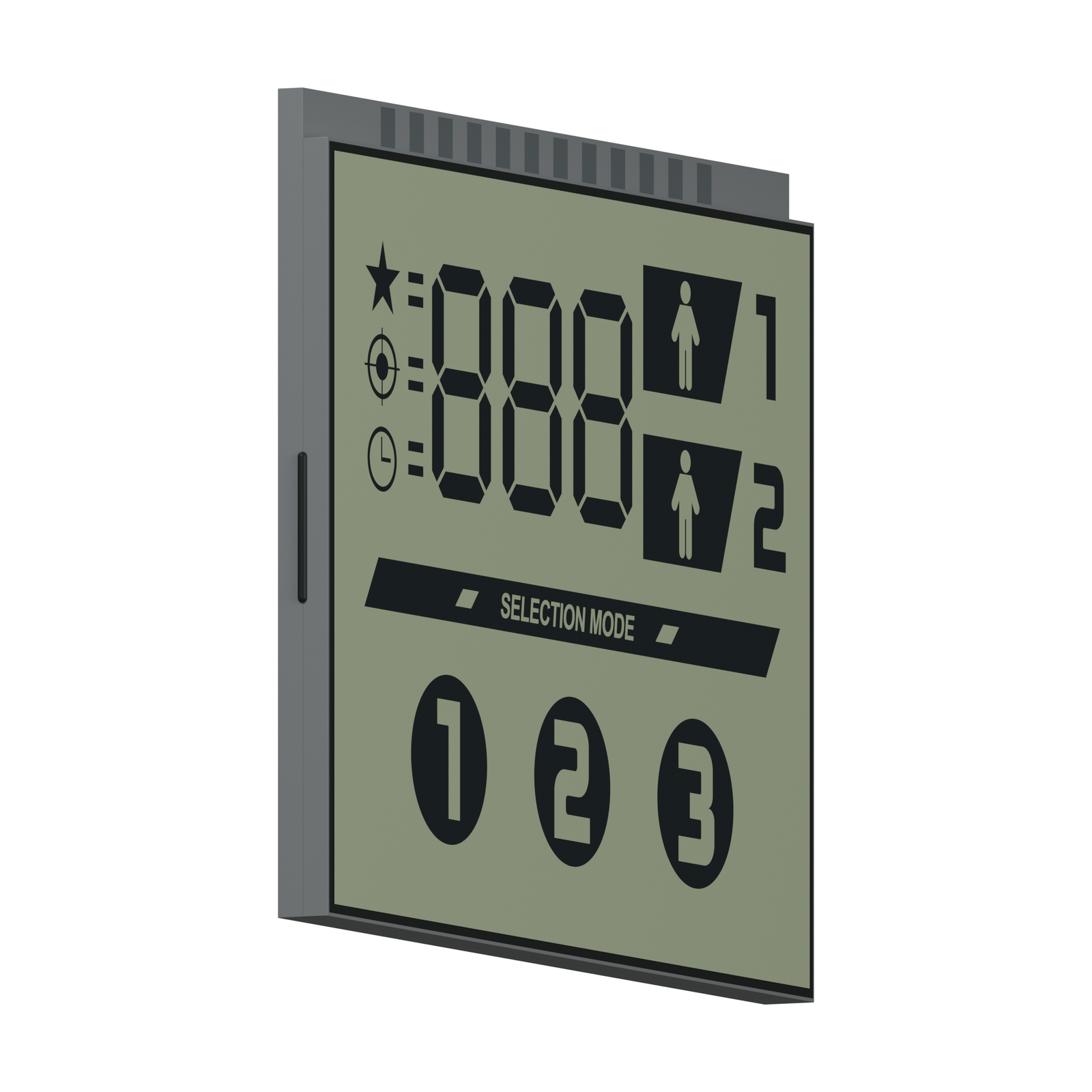

S3629D یک LCD سگمنتی مرجع با فناوری TN و نمایش مثبت است که بخش عددی سه‌رقمی، دو نشانگر بازیکن و گرافیک انتخاب شماره‌دار دارد. یک ردیف کنتاکت تخت روی شیشه در امتداد لبهٔ بالایی قرار دارد.
41.00 × 28.90 mmحداقل ناحیهٔ دید
5.0 Vولتاژ کارکرد LCD
نقطهٔ شروعی برای نمایشگر سفارشی شما.
تصاویر، هندسهٔ سه‌بعدی و پارامترهای درج‌شده، اطلاعات مرجع OEM هستند. ابعاد نهایی، الزامات الکتریکی، پیکربندی نوری و ساختار برای پروژهٔ شما تأیید می‌شوند.
ویدیوی محصول
ویدیوی کوتاه محصول. پخش با فشردن دکمهٔ پخش آغاز می‌شود.
01 / پیکربندی مرجع
از موارد اصلی شروع کنید.
پیکربندی مرجع برای بررسی پروژهٔ LCD شما. مشخصات نهایی منوط به تأیید الزامات پروژه هستند.
| مدل مرجع | S3629D |
|---|---|
| حالت نمایش | TN، نمایش مثبت |
| عرض × ارتفاع شیشهٔ پشت | 43.00 ± 0.20 × 32.90 ± 0.20 mm |
| عرض × ارتفاع شیشهٔ جلو | 43.00 ± 0.20 × 30.90 ± 0.20 mm |
| حداقل ناحیهٔ دید | 41.00 × 28.90 mm |
| ضخامت LCD | حداکثر 2.80 mm |
| ضخامت شیشه در هر لایه | 1.10 ± 0.10 mm |
| گام کنتاکت‌ها | 2.54 mm |
| اتصال | کانکتور زبرا با کنتاکت‌های بالایی روی شیشه |
| ولتاژ کارکرد LCD | 5.0 V |
| شرایط راه‌اندازی | نسبت کاری 1/4، بایاس 1/3 |
| فرکانس فریم | 64 Hz |
| جهت دید | جهت ساعت 6 |
| پلاریزر پشت | بازتابی، دارای لایهٔ چسب |
| پلاریزر جلو | عبوری، دارای لایهٔ چسب |
| دمای کارکرد | از 0 °C تا +50 °C |
| دمای نگهداری | از −10 °C تا +60 °C |
02 / طراحی OEM
نمایشگر را با محصول خود سازگار کنید.
الزامات خود را ارائه دهید. پیکربندی را همراه شما بررسی خواهیم کرد.
ردیف کنتاکت‌های تخت
ردیف کنتاکت بالایی با گام 2.54 mm را همراه با هم‌راستایی و فشردگی کانکتور زبرا و محل کنتاکت‌های PCB بررسی کنید.
دید بازتابی
پلاریزر پشت از نوع بازتابی ذکر شده است. طرح نمایش انتخاب‌شده را در نور محیط موردانتظار و جهت دید ساعت 6 ارزیابی کنید.
03 / کاربرد پیشنهادی
نمایشگرهای اسباب‌بازی و بازی
از این مرجع برای طراحی نشانه‌های عددی، بازیکن و انتخاب در رابط اسباب‌بازی یا بازی استفاده کنید. نمادهای موردنیاز و تخصیص سگمنت‌ها را با طراحی محصول هماهنگ و تأیید کنید.
04 / پشتیبانی محصول
از مدل مرجع تا طراحی شما.
چه شرایط راه‌اندازی LCD برای S3629D ذکر شده است؟
در مرجع، ولتاژ کارکرد LCD برابر 5.0 V، نسبت کاری 1/4، بایاس 1/3 و فرکانس فریم 64 Hz ذکر شده است. این الزامات را با درایور LCD خود تطبیق دهید؛ الزامات نهایی الکتریکی برای پروژه تأیید می‌شوند.
گرافیک بازیکن و انتخاب چگونه باید به کار رود؟
نشانگرهای بازیکن، شماره‌های انتخاب و بخش‌های عددی موردنیاز را همراه با طراحی بازی بررسی کنید. طرح نمایش نشان‌دهندهٔ ارائهٔ نرم‌افزار بازی یا مدارهای الکترونیکی کنترل نیست.
پروژهٔ بعدی LCD شما
بیایید نمایشگر شما را طراحی کنیم.
محتوای نمایشی موردنیاز، فضای محفظه، آرایش راه‌اندازی، محیط کارکرد و تعداد موردنظر خود را اعلام کنید.
