표시값과 표기
호스트 제품에 필요한 숫자 영역, 온도 단위 및 표시 항목을 지정하십시오. 최종 세그먼트 패턴과 전기적 매핑을 확인합니다.
제품 탐색정면도
제품을 회전하고 확대하며 살펴보세요. 요청 시 로드됩니다.

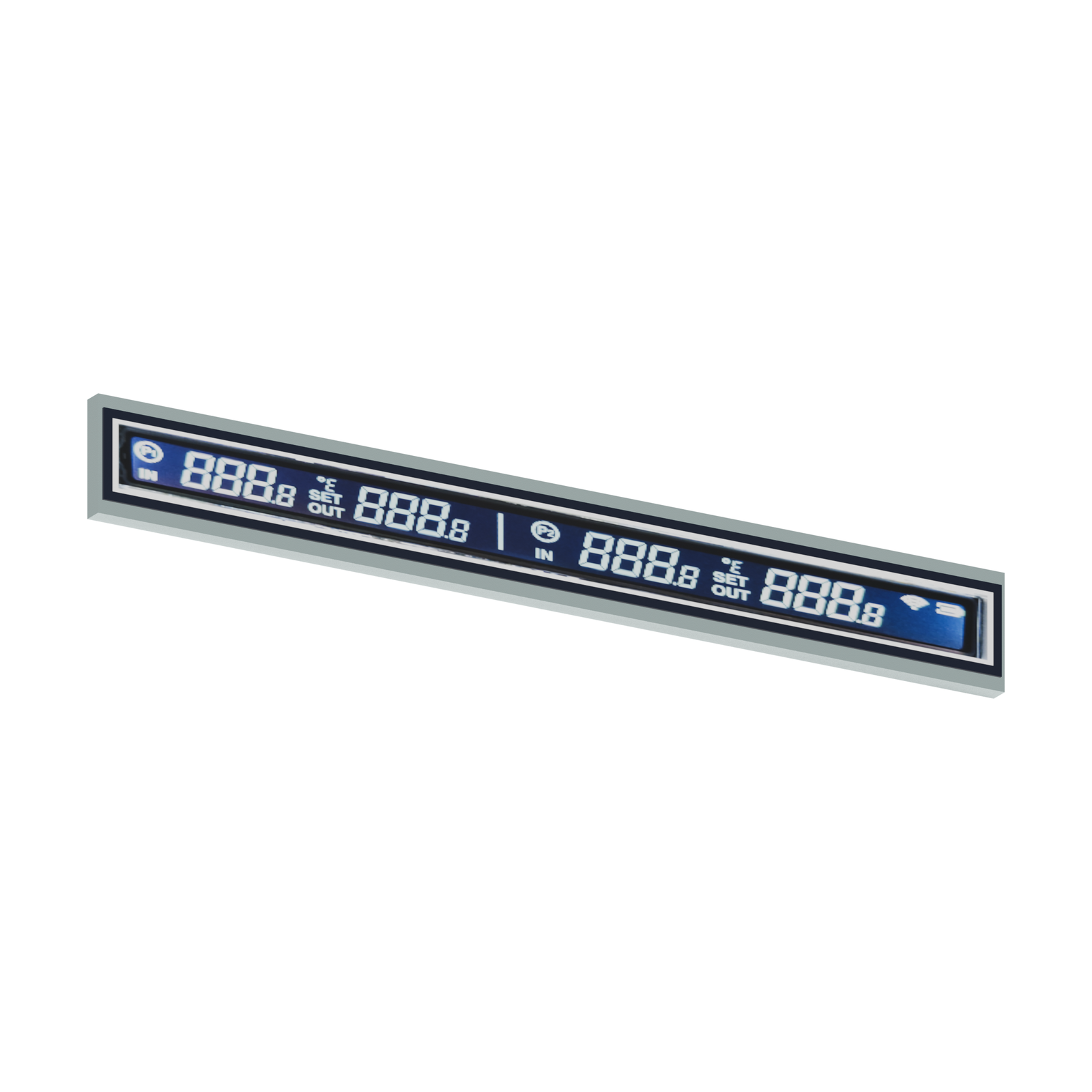

Front visualization of S4404D showing the screen layout and glass outline. Artwork, materials and fine geometry are visual references; final construction is confirmed for the OEM project.

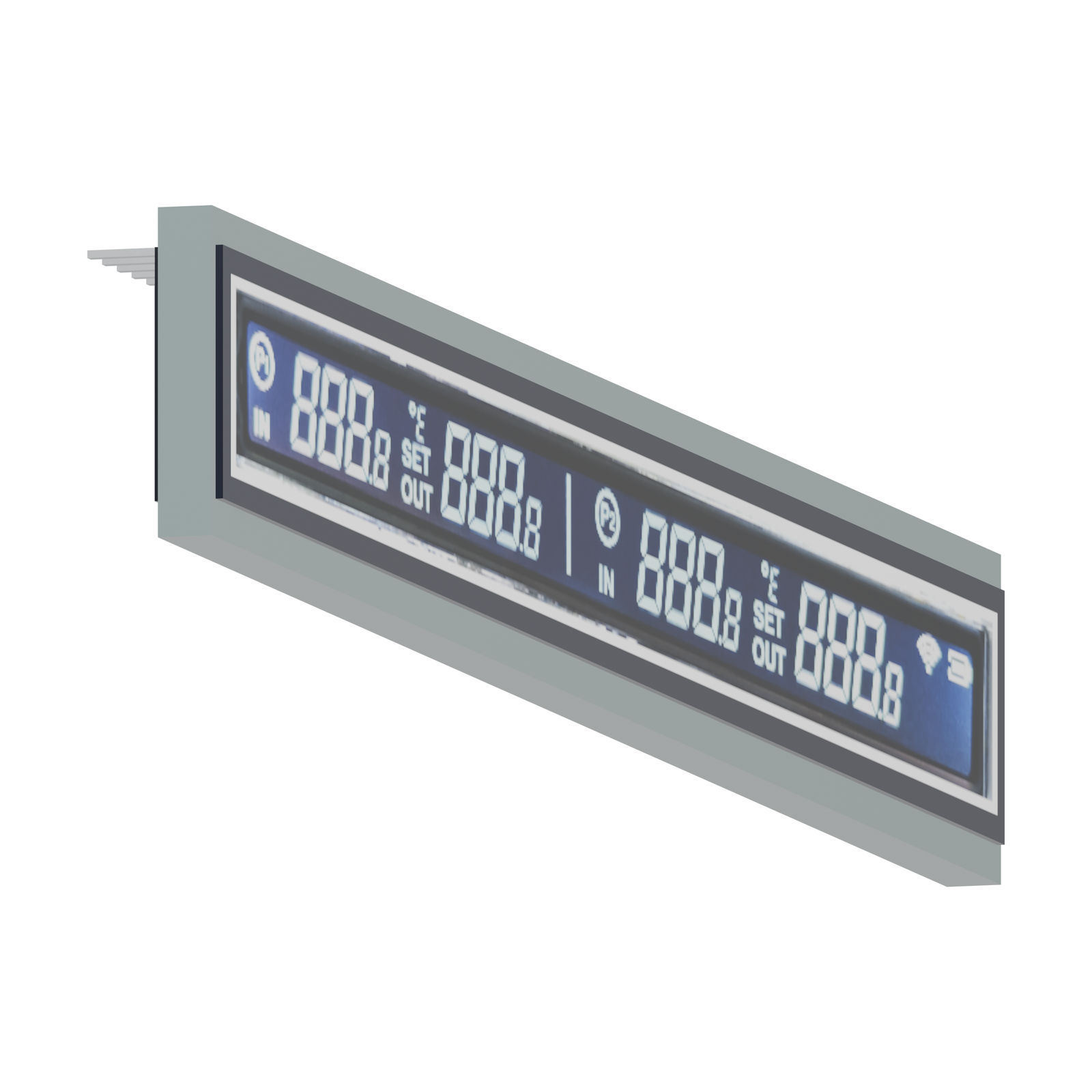

OEM 디스플레이 참조 모델
S4404D
식품 온도계용 DFSTN 디스플레이 설계 참고
S4404D는 식품 온도계 인터페이스용으로 길고 좁게 구성된 DFSTN 세그먼트 LCD 설계 참고 모델입니다. 네거티브 표시 구성에 최소 표시 영역 104.20 × 8.00 mm와 핀 43개 연결을 사용합니다. 여러 숫자 영역, 온도 표기 및 하우징 표시창을 검토하는 데 활용할 수 있습니다.
104.20 × 8.00 mm최소 가시 영역
3.3 VLCD 작동 전압
맞춤형 디스플레이의 시작점.
이미지, 3D 형상 및 명시된 매개변수는 OEM 참고 정보입니다. 최종 치수, 전기 요구사항, 광학 구성 및 구조는 프로젝트에 맞춰 확인합니다.
제품 영상
짧은 제품 영상입니다. 재생 버튼을 누르면 재생이 시작됩니다.
01 / 참고 구성
핵심 사항부터 시작하세요.
LCD 프로젝트를 논의하기 위한 참조 구성. 최종 사양은 프로젝트 확인에 따라 달라집니다.
| 모델 참조 | S4404D |
|---|---|
| 표시 모드 | DFSTN, 네거티브 표시 |
| 후면 유리 너비 × 높이 | 107.20 ± 0.20 × 13.00 ± 0.20 mm |
| 최소 가시 영역 | 104.20 × 8.00 mm |
| 연결 | 한 줄에 핀 43개 |
| 핀 피치 | 2.00 mm |
| LCD 작동 전압 | 3.3 V |
| 구동 조건 | 1/8 듀티, 1/4 바이어스 |
| 프레임 주파수 | 64 Hz |
| 보기 방향 | 6시 방향 |
| 전면 및 후면 편광판 | 투과형, 점착층 있음 |
| 작동 온도 | −20 °C ~ +70 °C |
| 보관 온도 | −30 °C ~ +80 °C |
02 / OEM 설계
디스플레이를 제품에 맞게 만들어 보세요.
요구사항을 알려주세요. 구성을 함께 검토하겠습니다.

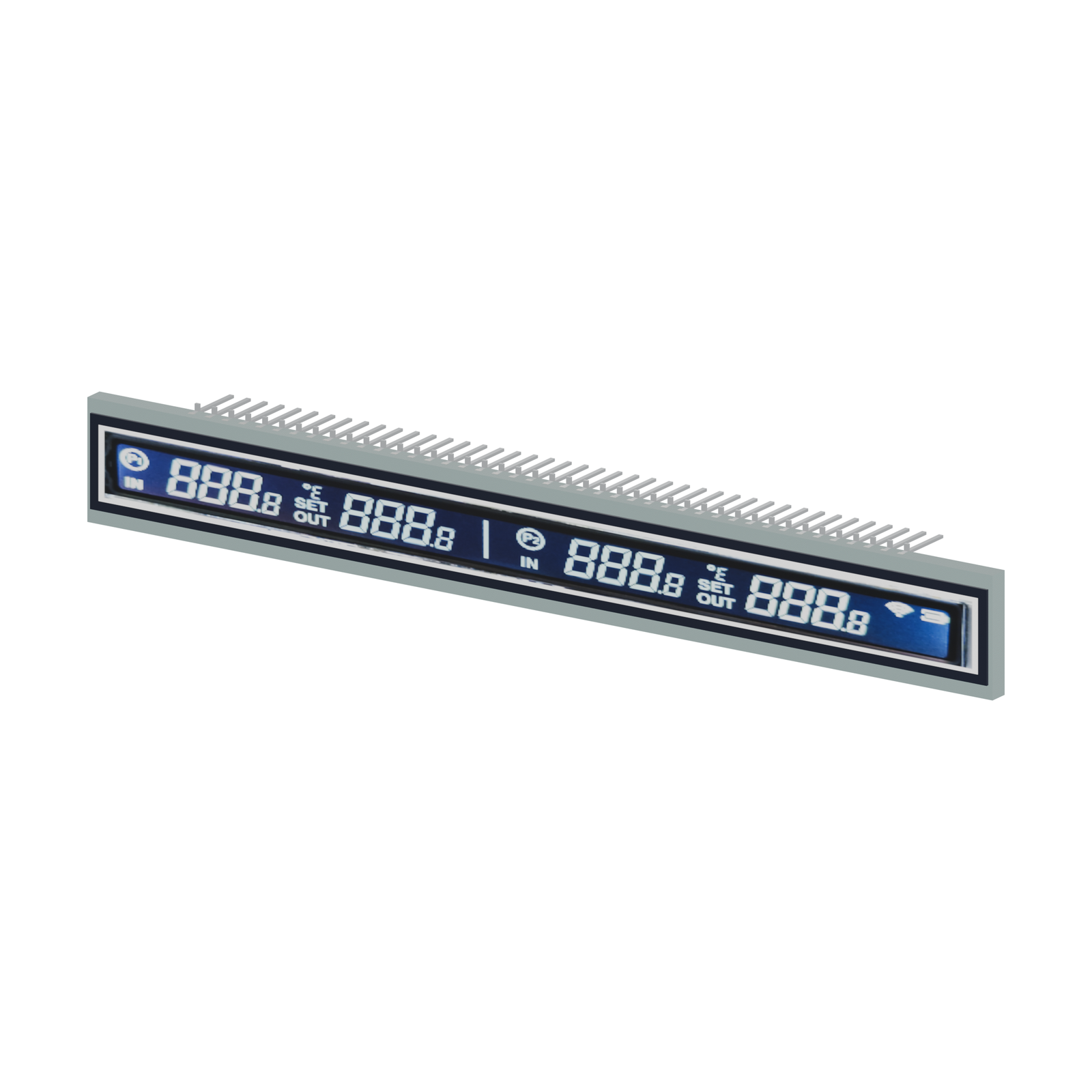

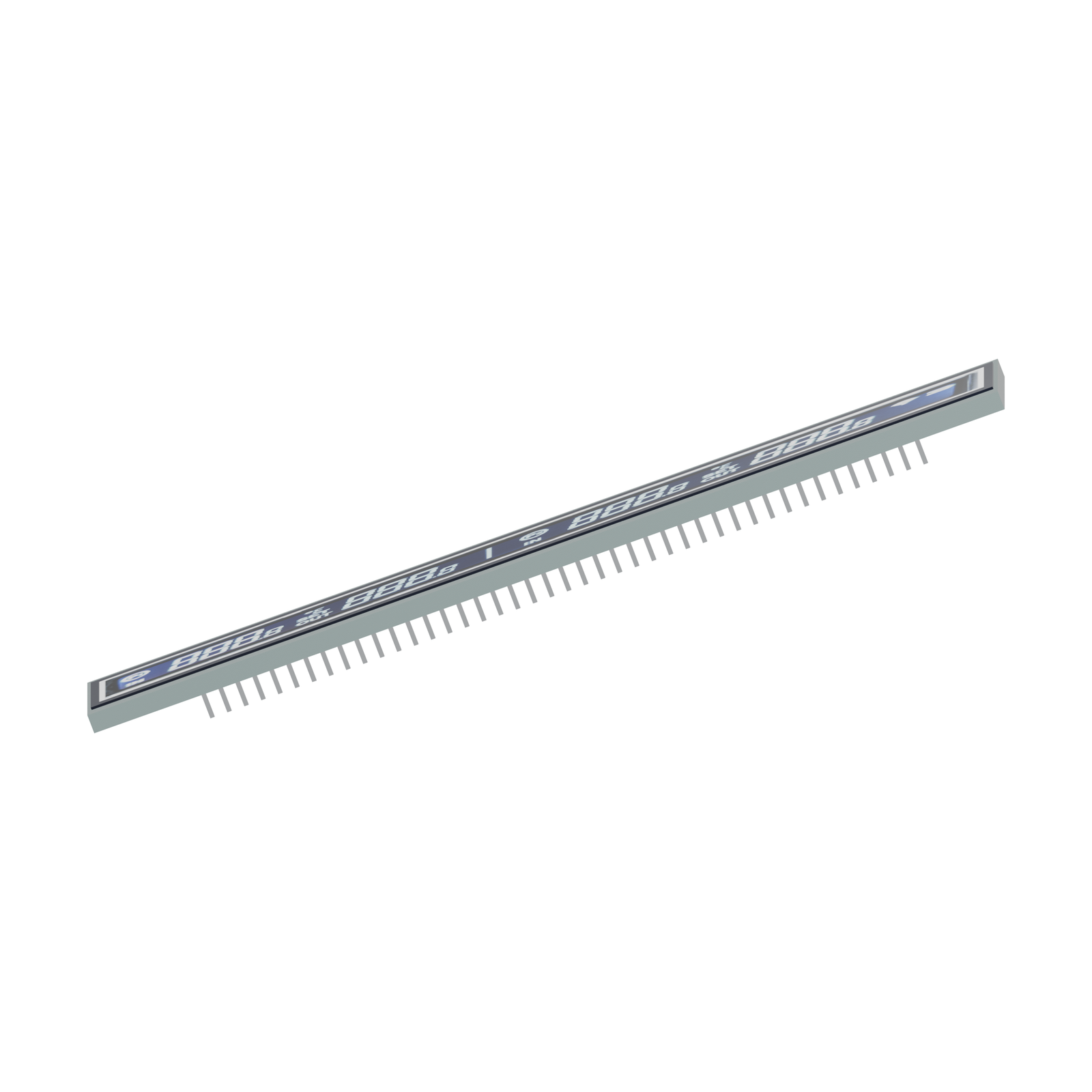

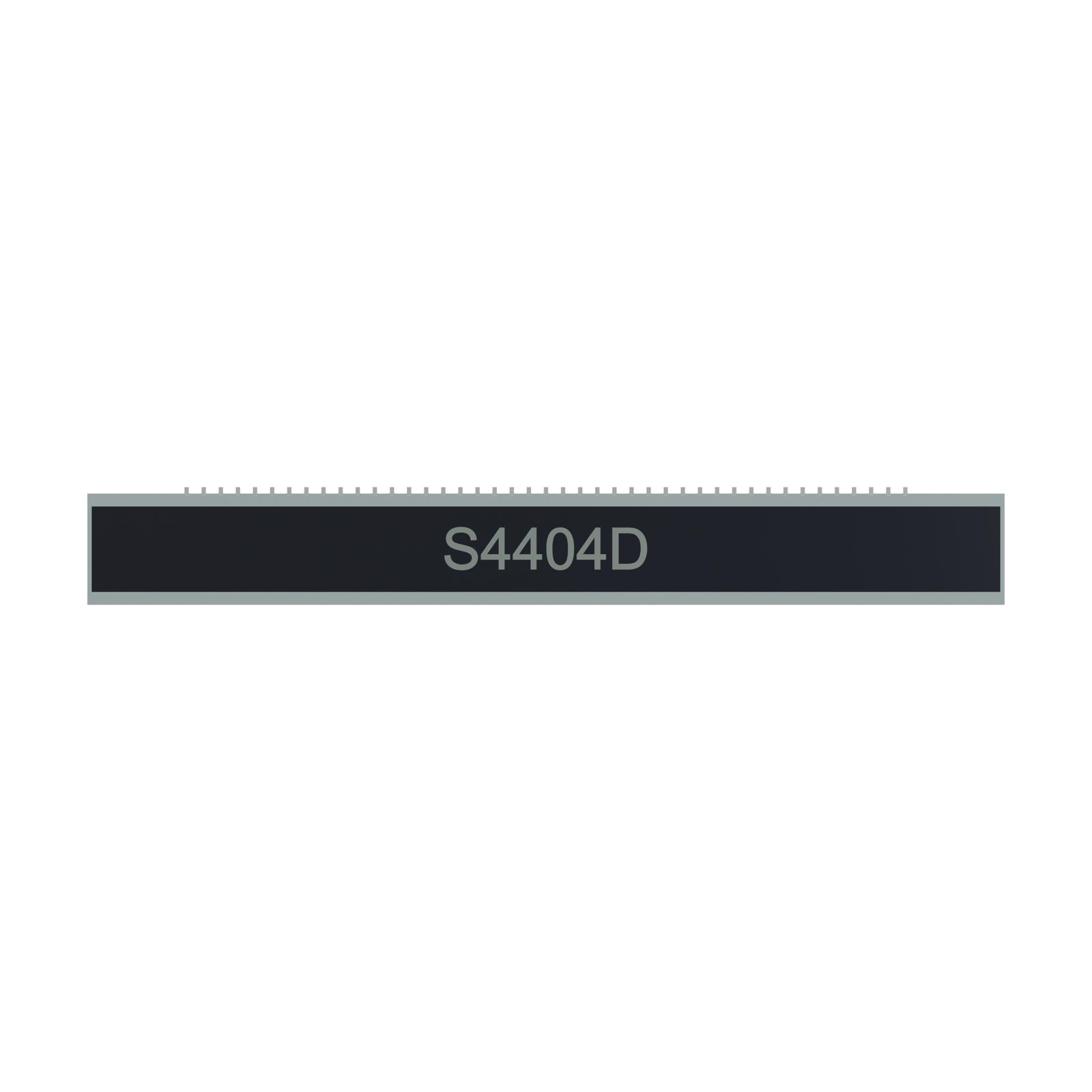

긴 표시창과 핀 열
긴 표시 영역, 유리 지지 구조 및 단일 핀 열을 하우징과 PCB에 맞춰 조정하십시오. 상세 기계 통합 전에 합의된 조립 도면으로 핀 돌출 길이를 확인합니다.
구동과 제품 환경
예정된 용도에 맞게 LCD 파형, 조명 및 시야 방향을 검토하십시오. 완제품의 환경 및 측정 요구사항은 LCD 참고값과 별도로 평가합니다.
03 / 적용 방향
식품 온도계 디스플레이
이 참고 구성을 활용하여 식품 온도계 디스플레이를 검토할 수 있습니다. 숫자 그룹, 온도 단위 및 상태 기호는 화면의 표시 패턴을 나타냅니다. 측정 정확도, 측정 범위, 무선 통신 및 식품 접촉 요구사항은 완제품에 따라 달라지며 별도 검증이 필요합니다.
04 / 제품 지원
참조에서 디자인으로.
LCD 작동 온도가 온도계의 측정 범위와 같습니까?
아닙니다. 표기된 작동 온도는 LCD의 사용 환경에 관한 것입니다. 온도계의 측정 범위와 정확도는 센서, 측정 전자회로 및 완제품이 결정합니다.
렌더링으로 최종 핀 여유 공간을 정할 수 있습니까?
렌더링은 시각적 참고 자료이며 이 페이지에서는 핀 돌출 길이를 규정하지 않습니다. 호스트 PCB나 하우징을 확정하기 전에 합의된 조립 도면을 확인하십시오.
