디스플레이 레이아웃
숫자, 기호, 아이콘 또는 cd 플레이어 인터페이스에 필요한 그래픽을 공유합니다.
제품 탐색정면도
제품을 회전하고 확대하며 살펴보세요. 요청 시 로드됩니다.

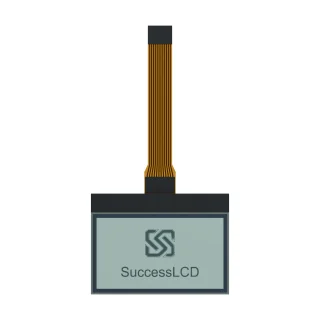

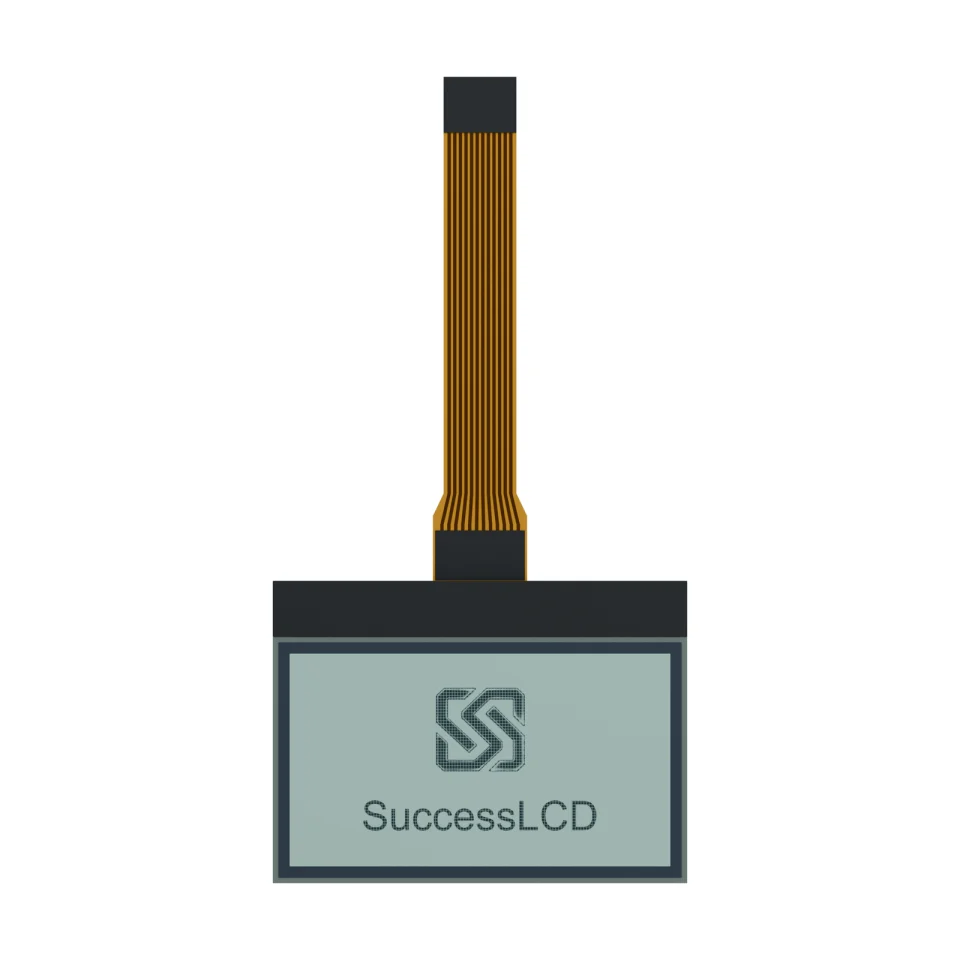

S2983D의 정면 이미지. LCD 참고 설계의 용도: CD 플레이어. 생성된 이미지는 제품의 외관을 보여 주며, 최종 구조는 OEM 프로젝트별로 정합니다.
OEM 디스플레이 참조 · DOT-MATRIX-COG
S2983D
도트 매트릭스 Chip-on-Glass LCD
CD 플레이어 설계의 출발점으로 S2983D를 살펴보세요. 이 도트 매트릭스 칩온글라스 LCD 참고 자료는 OEM 설계 협의를 위해 표시 레이아웃, 연결 방식 및 제품 형태를 함께 제시합니다.
도트 매트릭스 Chip-on-Glass LCD디스플레이 패밀리
3.3 V참조 설정
인터랙티브 3D제품 탐색하기
디스플레이 레이아웃, 수량 및 대상 응용 프로그램을 알려주십시오.
맞춤형 디스플레이의 시작점.
이미지, 3D 및 파라미터는 참조 정보입니다. 최종 치수, 전기 요구 사항 및 구조가 프로젝트에 대해 확인됩니다.
제품 동영상 — S2983D
실제 디스플레이의 작동 모습을 확인하세요.
01 / 참고 구성
핵심 사항부터 시작하세요.
LCD 프로젝트를 논의하기 위한 참조 구성. 최종 사양은 프로젝트 확인에 따라 달라집니다.
| 모델 참조 | S2983D |
|---|---|
| 표시 모드 | FSTN, 포지티브 / 반투과형 |
| 동작 전압 | 3.3 V |
| 구동 조건 | 1/64 듀티, 1/9 바이어스 |
| 컨트롤러 | ST7567 |
| 보기 방향 | 12시 방향 |
| 작동 온도 | −20°C ~ +70°C |
| 보관 온도 | −30°C ~ +80°C |
| 연결 | 칩온글라스 + FPC |
| 가시 영역 치수 | 최소 34.00 × 19.00 mm |
02 / OEM 설계
디스플레이를 제품에 맞게 만들어 보세요.
요구사항을 알려주세요. 구성을 함께 검토하겠습니다.
기구적 적합성
보기 창, 사용 가능한 공간, 마운팅 방법 및 연결 위치를 정의합니다.
전기 요구 사항
샘플 제작 전에 호스트 컨트롤러, 전원, 구동 방식 및 백라이트 요구사항을 확인하세요.
03 / 적용 방향
CD 플레이어
S2983D는 CD 플레이어용 참고 설계로 제시됩니다. 여섯 방향의 이미지와 3D로 외관을 살펴본 뒤 제품에 필요한 변경 사항을 협의하세요.
정보 한눈에
사용자에게 필요한 측정값, 상태 표시 및 제어 피드백을 파악하세요.
인클로저에 맞춘 설계
디스플레이 개방, 보기 방향 및 완전한 제품과의 연결을 조정합니다.
프로젝트별 확인
디스플레이 구성 및 샘플 요구 사항에 대해 당사 팀과 합의하십시오.
04 / 제품 지원
참조에서 디자인으로.
S2983D는 고정된 사양입니까?
이 페이지는 OEM 토론을 위한 참조 설계를 제공합니다. 최종 사양 및 사용 가능한 맞춤형은 프로젝트 요구 사항에 따라 확인됩니다.
OEM 견적을 위해 보내야 하는 것은 무엇입니까?
S2983D, 적용 분야, 표시 도안, 인클로저 치수, 전기적 요구사항, 샘플 및 생산 수량, 목표 일정을 알려주세요.
3D 모델은 무엇을 보여줍니까?
대화형 모델을 통해 제품 형태와 연결 배열을 탐색할 수 있습니다. 시각적 참조입니다. 프로젝트에서 확인된 엔지니어링 정보를 어셈블리 설계에 사용합니다.
다음 LCD 프로젝트
함께 디스플레이를 설계해 보세요.
S2983D 모델을 출발점으로 제품에 필요한 사항을 알려주세요.
