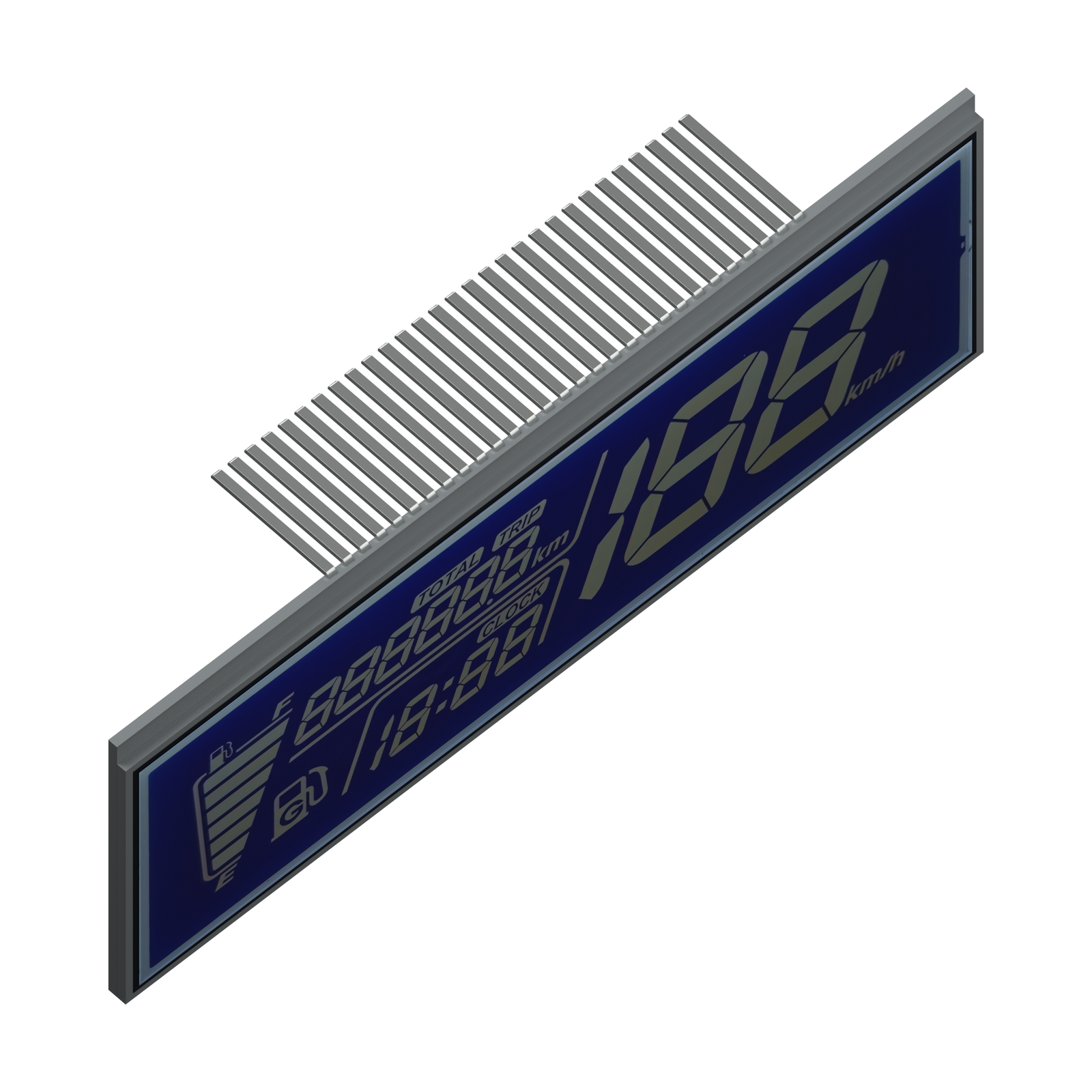

낮고 넓은 개구부
표시창과 주변 베젤을 유리 외형과 대조하고, 화면 위 연결 열에 필요한 여유 공간을 확보하세요.
제품 탐색정면도
제품을 회전하고 확대하며 살펴보세요. 요청 시 로드됩니다.

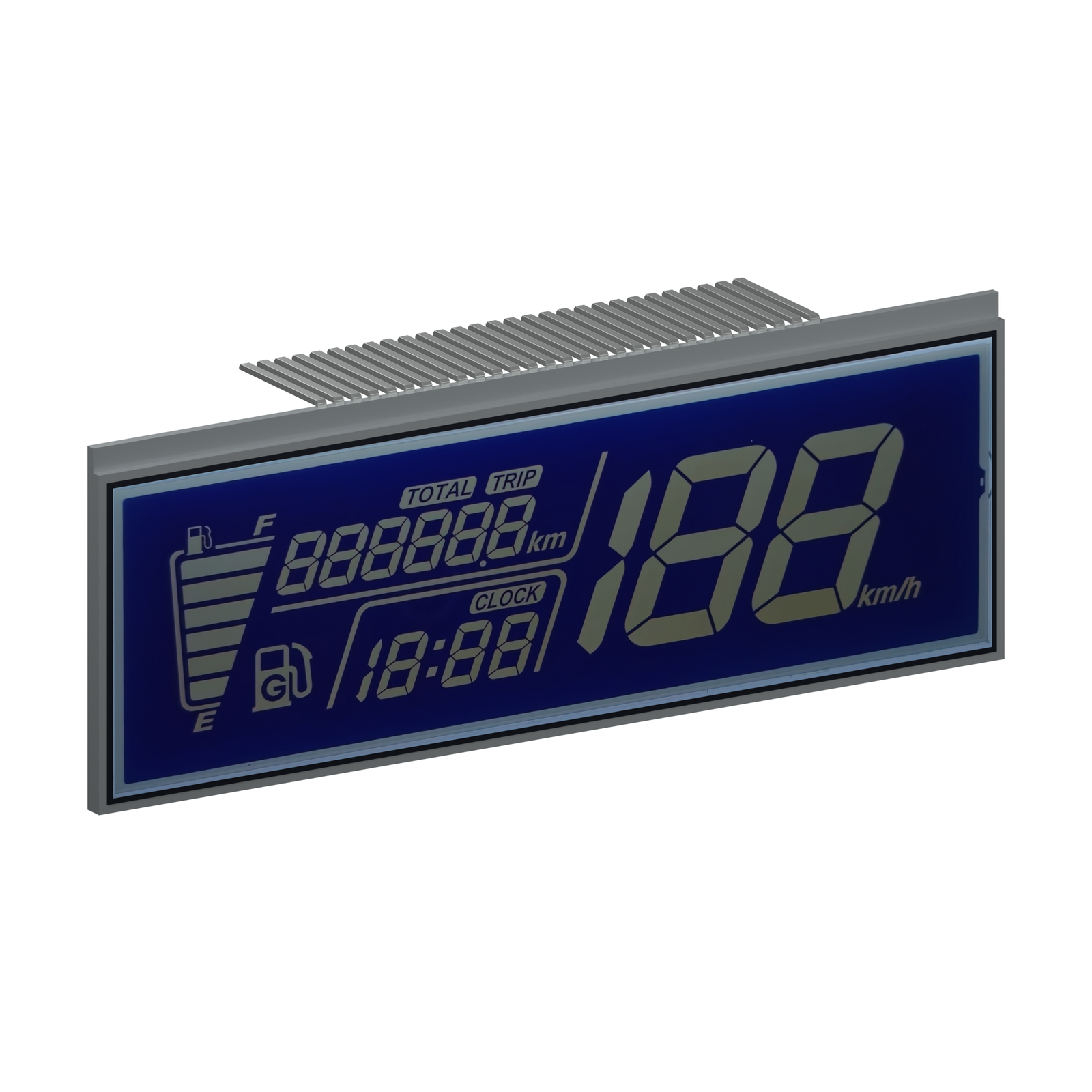

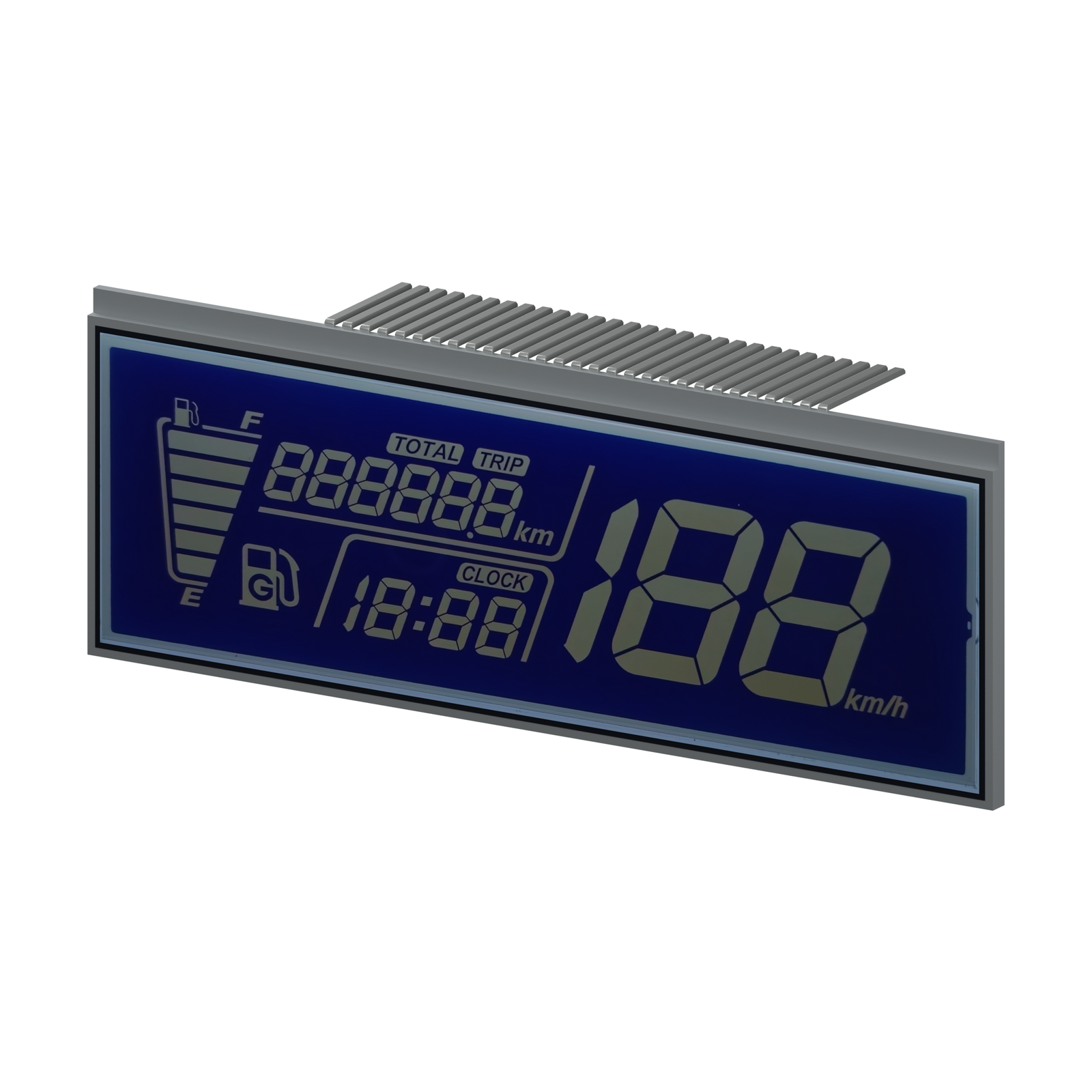

Front rendering of S04799D, showing the screen artwork and glass outline. Materials and fine geometry are visual references for the OEM project.

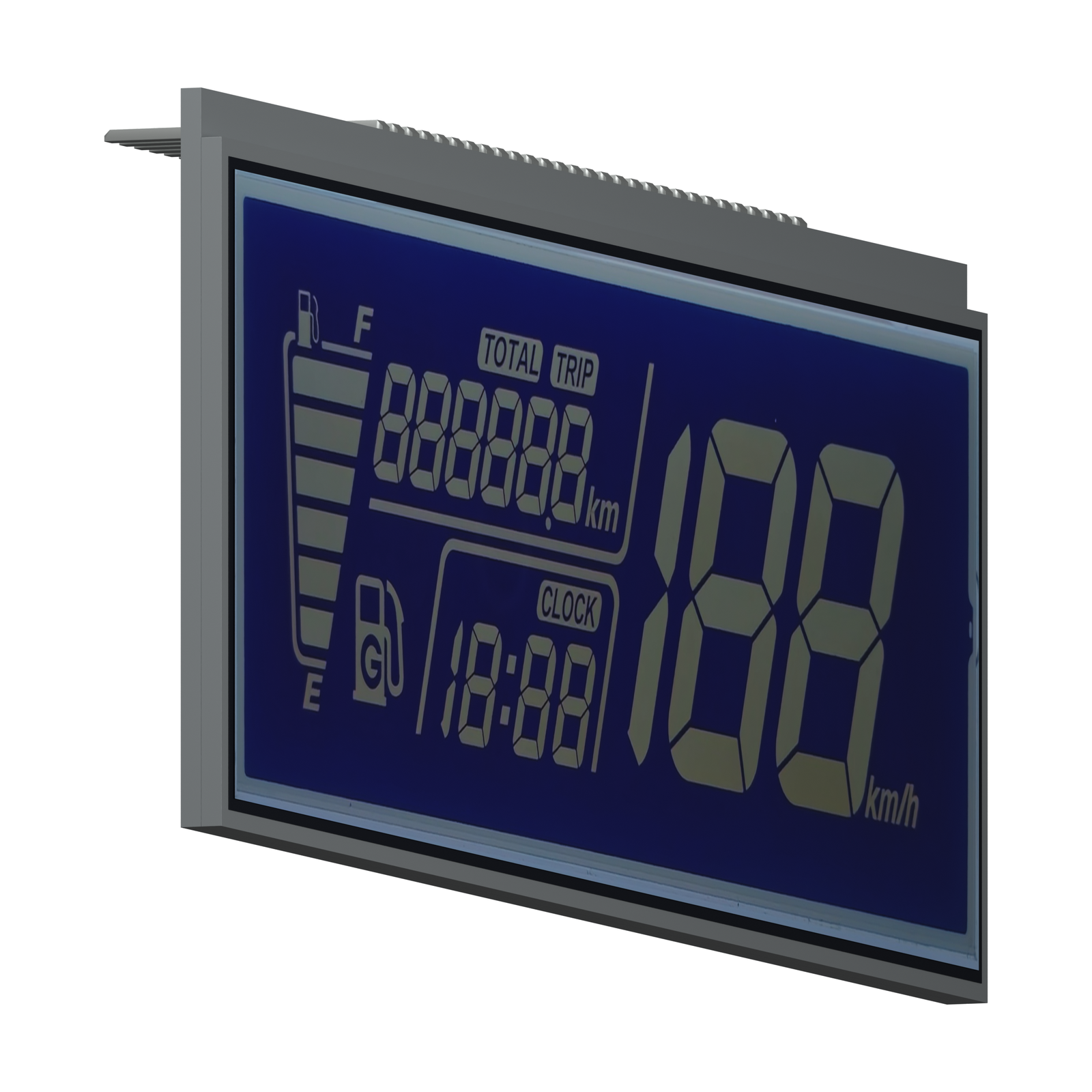

OEM 디스플레이 참조 모델
S04799D
청색 네거티브 HTN 디스플레이 설계 참고
S04799D는 높이가 낮고 가로로 넓은 외형의 청색 네거티브 모드 HTN 세그먼트 LCD 설계 참고 제품입니다. 큰 속도 숫자 옆에 연료 눈금, 거리 영역과 시계를 배치하여 소형 계기 레이아웃을 구성합니다.
99.80 × 31.50 mm최소 가시 영역
5.0 VLCD 작동 전압
맞춤형 디스플레이의 시작점.
이미지, 3D 형상 및 명시된 매개변수는 OEM 참고 정보입니다. 최종 치수, 전기 요구사항, 광학 구성 및 구조는 프로젝트에 맞춰 확인합니다.
제품 영상
짧은 제품 영상입니다. 재생 버튼을 누르면 재생이 시작됩니다.
01 / 참고 구성
핵심 사항부터 시작하세요.
LCD 프로젝트를 논의하기 위한 참조 구성. 최종 사양은 프로젝트 확인에 따라 달라집니다.
| 모델 참조 | S04799D |
|---|---|
| 표시 모드 | HTN(청색), 네거티브 |
| 후면 유리 너비 × 높이 | 102.80 ± 0.20 × 37.00 ± 0.20 mm |
| 전면 유리 너비 × 높이 | 102.80 ± 0.20 × 34.50 ± 0.20 mm |
| 최소 가시 영역 | 99.80 × 31.50 mm |
| LCD 두께 | 최대 2.80 mm |
| 유리 층별 두께 | 1.10 ± 0.10 mm |
| 연결 | 상단 가장자리의 29핀 |
| 핀 피치 | 2.00 mm |
| LCD 작동 전압 | 5.0 V |
| 구동 조건 | 1/4 듀티, 1/3 바이어스 |
| 프레임 주파수 | 64 Hz |
| 보기 방향 | 6시 방향 |
| 전면 및 후면 편광판 | 투과형, 점착층 있음 |
| 작동 온도 | −30 °C ~ +80 °C |
| 보관 온도 | −40 °C ~ +90 °C |
02 / OEM 설계
디스플레이를 제품에 맞게 만들어 보세요.
요구사항을 알려주세요. 구성을 함께 검토하겠습니다.
조명과 대비
예정된 백라이트와 6시 방향의 시점에서 청색 네거티브 표시를 검토하세요. 이 시각적 참고 자료는 백라이트 성능을 입증하지 않습니다.
상태와 숫자 영역
LCD 드라이버 매핑을 확정하기 전에 필요한 단위와 연료, 시간, 거리의 독립된 세그먼트를 확인하세요.
03 / 적용 방향
오토바이 계기
속도, 구간 거리, 총주행 거리와 연료 정보의 배치를 계획하는 데 사용하세요. 예상 조명과 운전자 위치에서 가독성을 확인하고, 완성된 계기가 사용 환경에 적합한지 검증해야 합니다.
04 / 제품 지원
참조에서 디자인으로.
청색 렌더링은 백라이트가 포함된다는 뜻인가요?
아니요. 표시 외관을 나타낸 것입니다. 백라이트 구조, 전력과 밝기는 프로젝트에 맞춰 확인합니다.

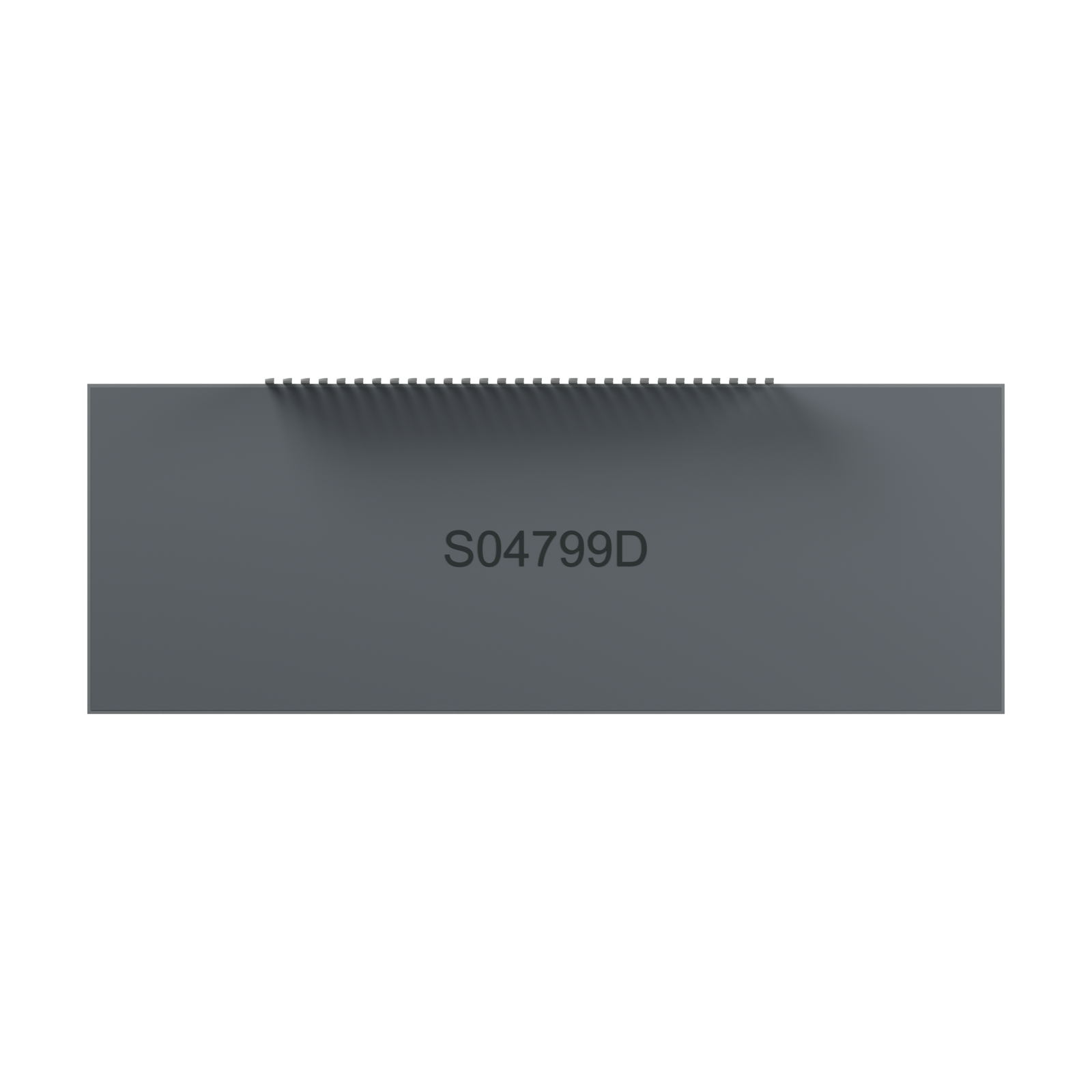

상단 연결 열에서 무엇을 확인해야 하나요?
29핀 배치, 2.00 mm 피치와 후방 여유 공간을 최종 PCB 및 조립 도면과 대조하세요.
다음 LCD 프로젝트
함께 디스플레이를 설계해 보세요.
필요한 표시 내용, 하우징 공간, 구동 구성, 작동 환경 및 목표 수량을 알려주세요.
