Vetro e involucro
Posizionare la finestra rispetto all’area visibile minima e verificare entrambi i contorni del vetro. Confermare supporto, compressione dei contatti e giochi di montaggio per la costruzione finale.
Esplora i prodottiVista frontale
Ruota, ingrandisci ed esamina il prodotto. Il modello viene caricato su richiesta.
Front visualization of S4132D showing the screen layout and glass outline. Artwork, materials and fine geometry are visual references; final construction is confirmed for the OEM project.
RIFERIMENTO DISPLAY OEM
S4132D
Vetro LCD di riferimento a 20 × 4 caratteri

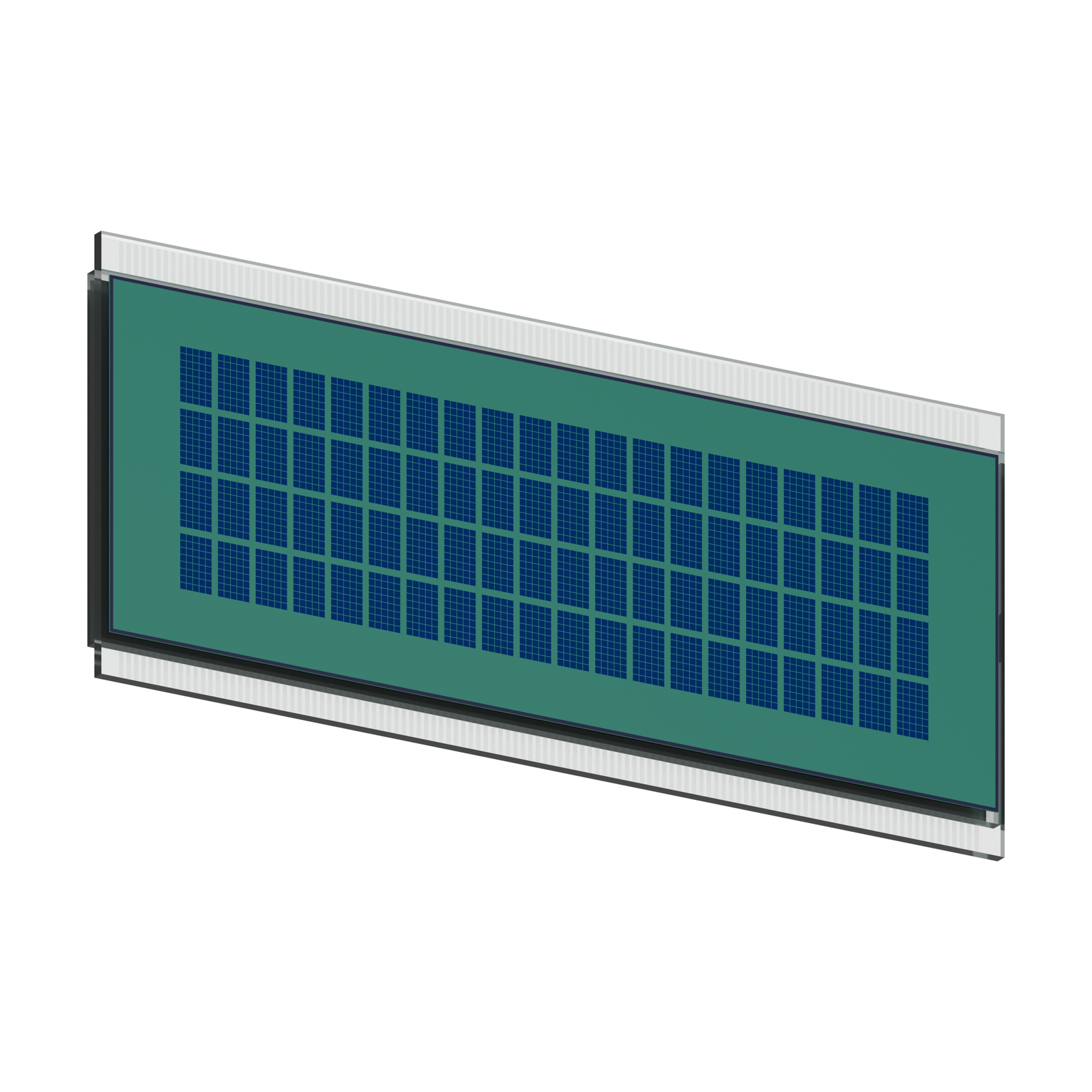

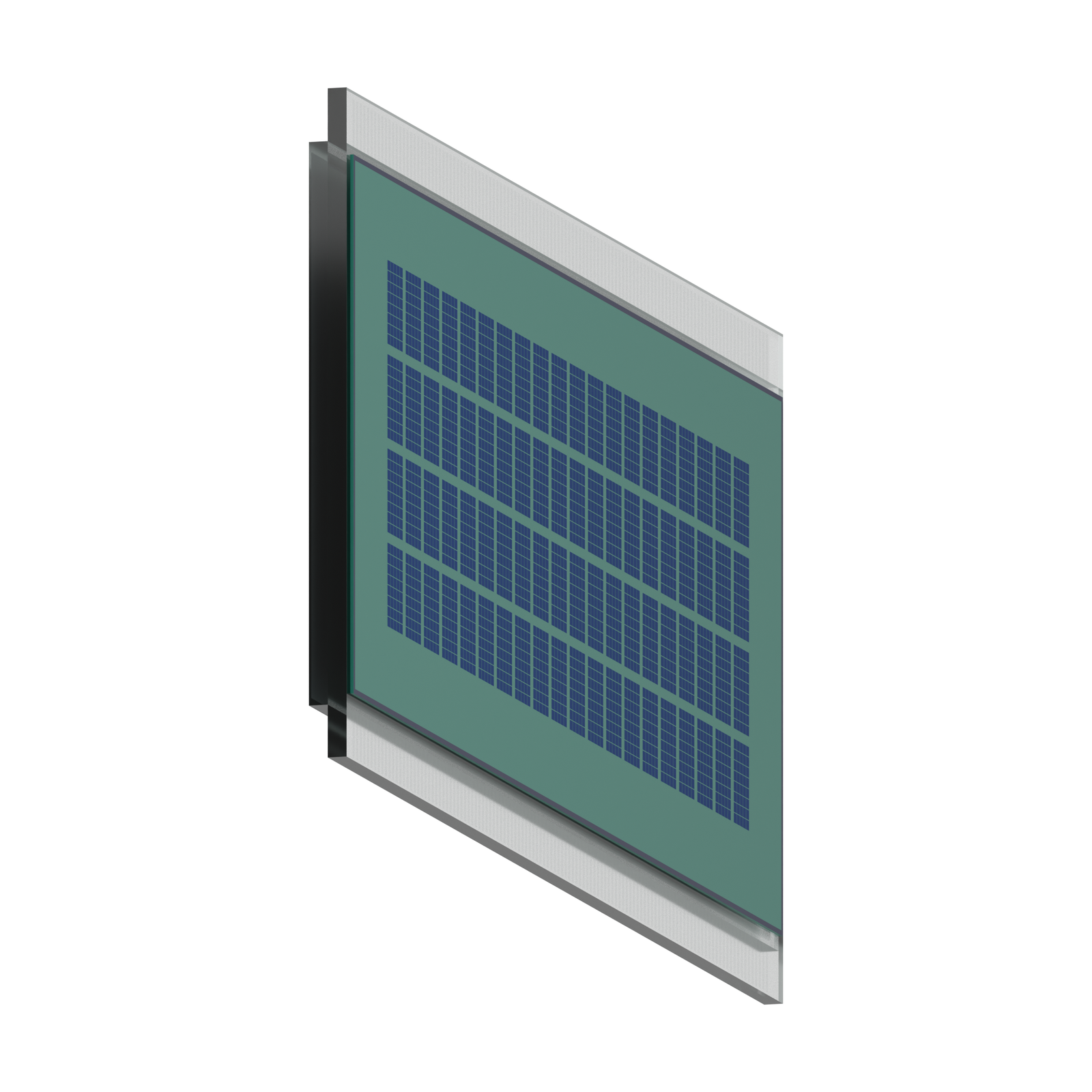

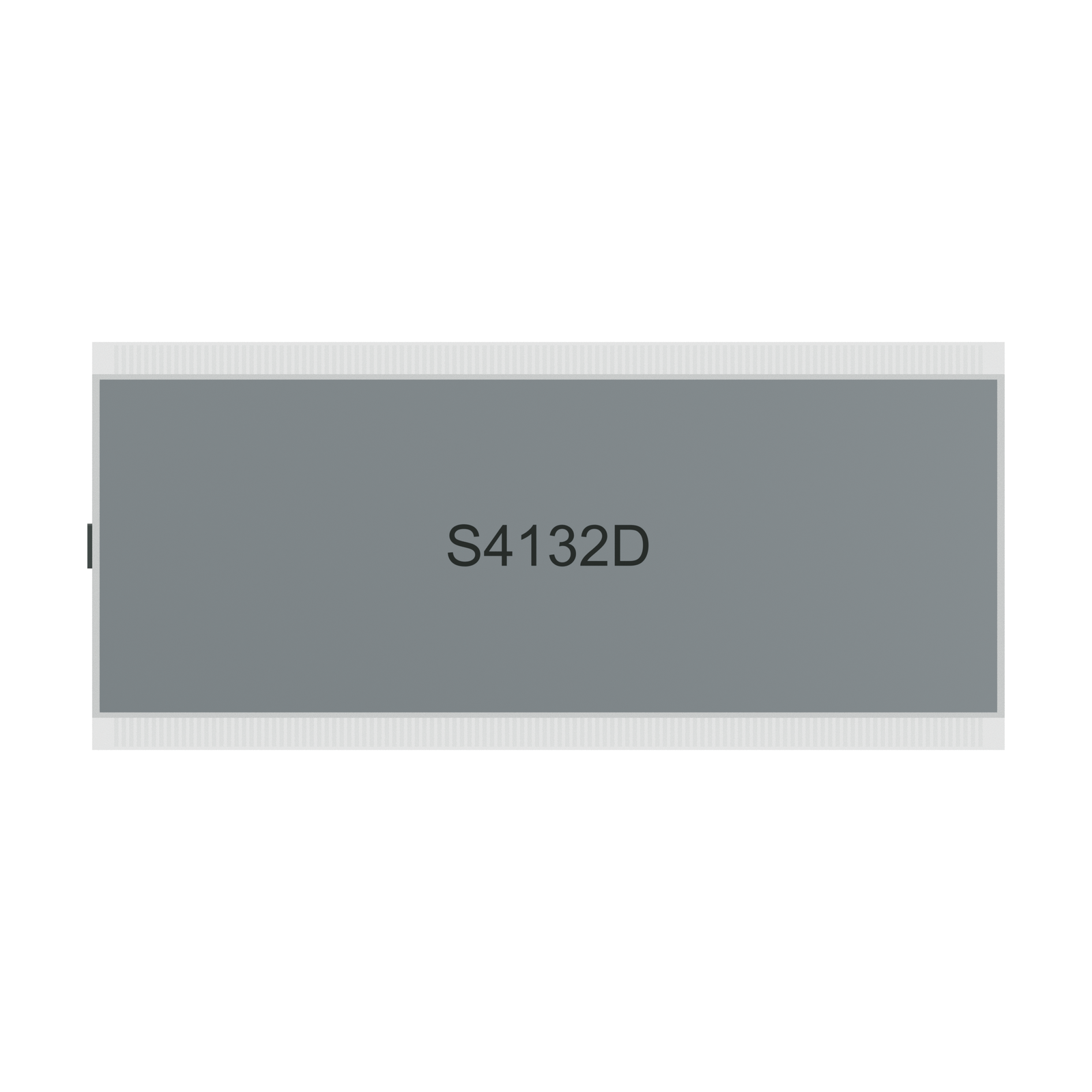

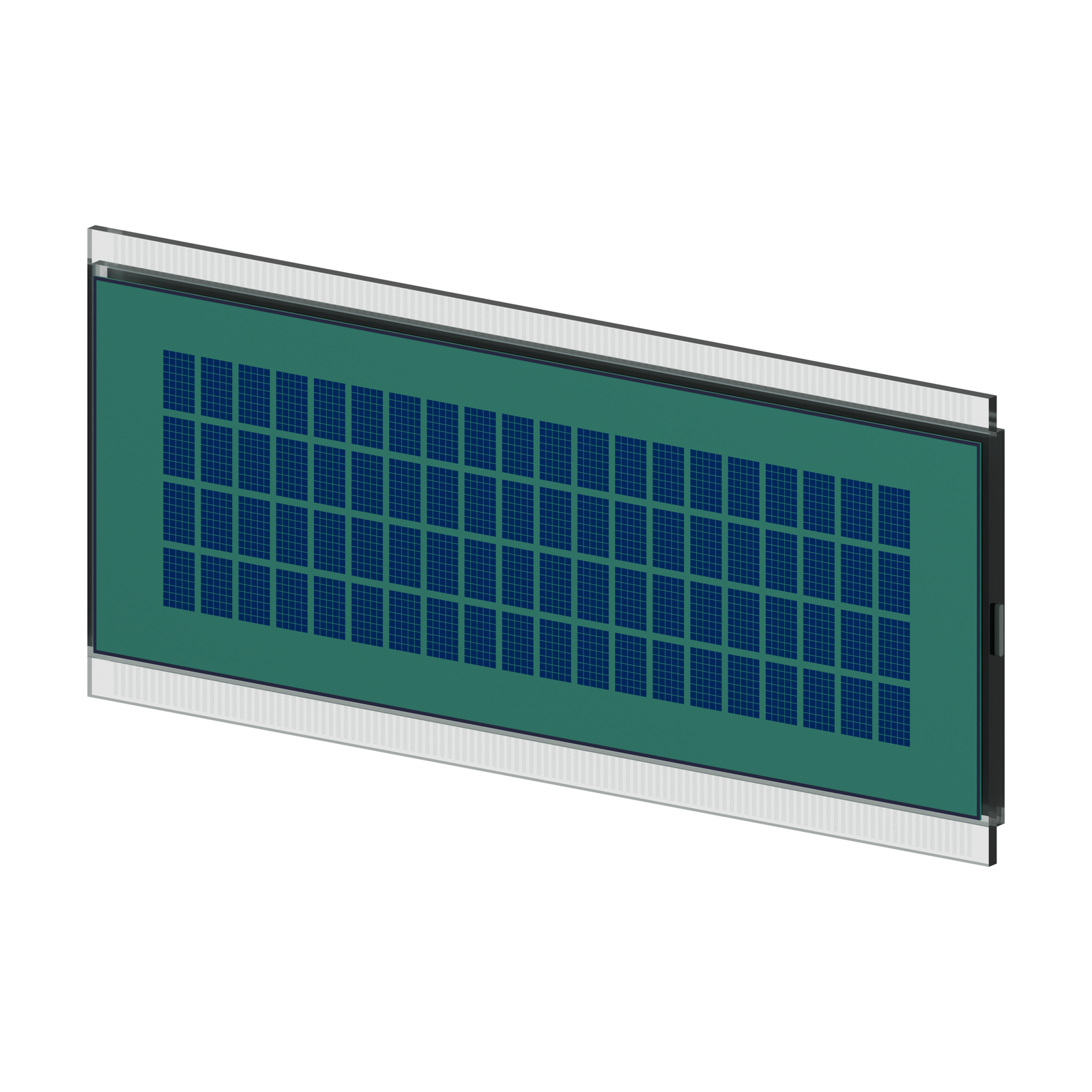

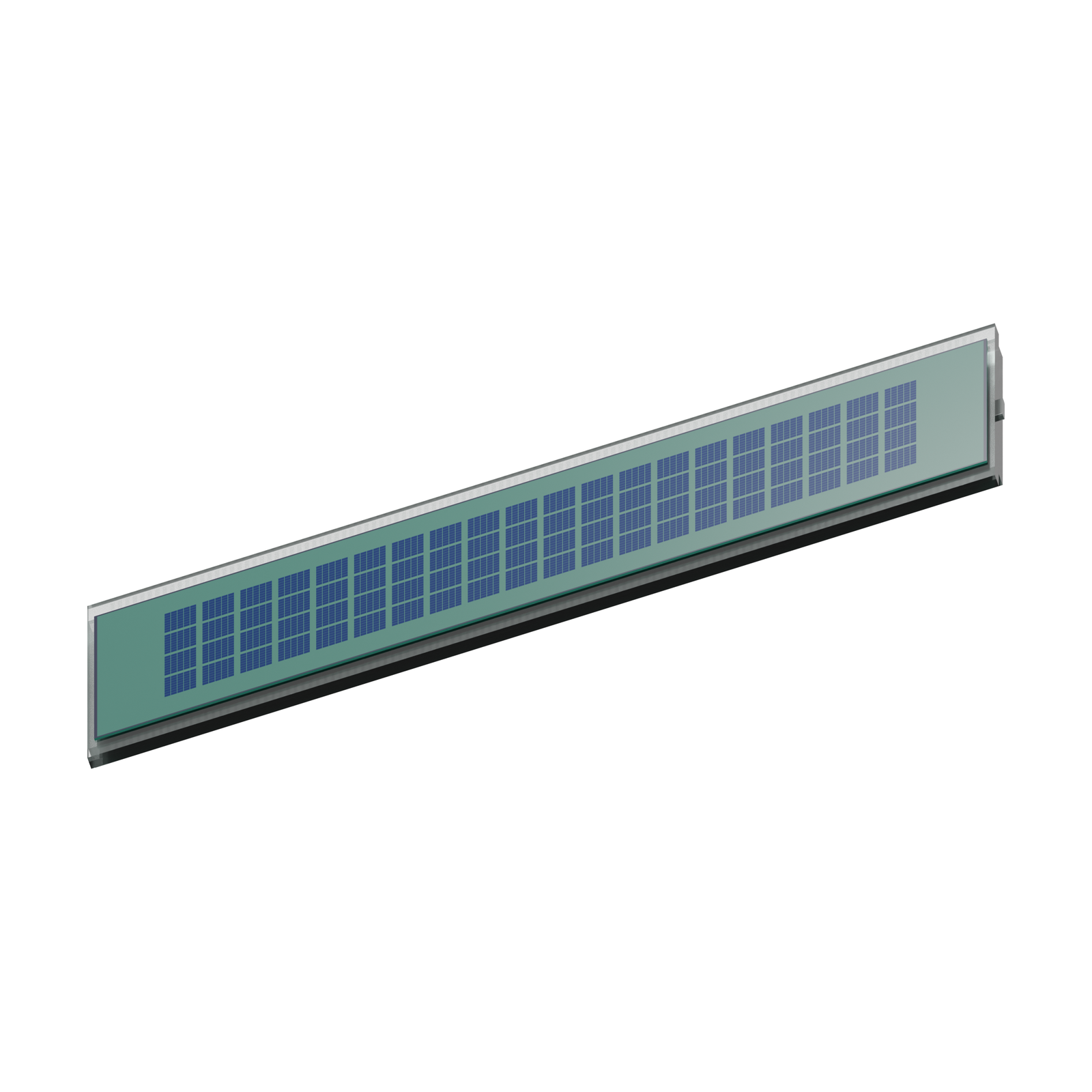

S4132D è un vetro LCD STN di riferimento in modalità positiva con una disposizione di 20 × 4 caratteri. Utilizza contatti ITO per una connessione zebra e un’area visibile minima di 77.30 × 26.00 mm. Le sei viste e la geometria 3D aiutano a definire finestra, supporto del vetro e connessione elettrica del progetto OEM.
77.30 × 26.00 mmArea visibile minima
4.5 VTensione di funzionamento dell’LCD
Un punto di partenza per il tuo display personalizzato.
Immagini, geometria 3D e parametri elencati sono informazioni di riferimento OEM. Dimensioni finali, requisiti elettrici, configurazione ottica e costruzione vengono confermati per il progetto.
01 / Configurazione di riferimento
Inizia con l'essenziale.
Una configurazione di riferimento per discutere il tuo progetto LCD. Le specifiche definitive sono soggette a conferma per il progetto.
| Riferimento del modello | S4132D |
|---|---|
| Modalità di visualizzazione | STN, positivo |
| Formato dei caratteri | 20 colonne × 4 righe |
| Cella del carattere | 5 × 8 punti |
| Larghezza × altezza del vetro maggiore | 85.00 ± 0.20 × 38.00 ± 0.20 mm |
| Larghezza × altezza del vetro minore | 85.00 ± 0.20 × 32.00 ± 0.20 mm |
| Area visibile minima | 77.30 × 26.00 mm |
| Spessore dell’LCD | 2.90 mm massimo |
| Connessione di riferimento | Connettore elastomerico zebra |
| Disposizione dei contatti ITO | 232 contatti: 116 su ciascuno dei due bordi opposti |
| Passo dei contatti | 0.70 mm |
| Tensione di funzionamento dell’LCD | 4.5 V |
| Condizioni di pilotaggio | Duty 1/16, bias 1/5 |
| Frequenza dei fotogrammi | 64 Hz |
| Direzione di osservazione | Ore 6 |
| Polarizzatore anteriore | Trasmissivo, adesivo |
| Polarizzatore posteriore | Transflettivo, adesivo |
| Temperatura operativa | −20 °C a +70 °C |
| Temperatura di stoccaggio | −30 °C a +80 °C |
02 / Progettazione OEM
Adatta il display al tuo prodotto.
Presentaci i tuoi requisiti. Esamineremo insieme la configurazione.
Driver e connessione
Verificare insieme connettore zebra, assegnazione dei contatti ITO e forma d’onda di pilotaggio LCD. Specificare separatamente l’elettronica host, che il rendering del solo vetro non definisce.
Configurazione ottica
Confermare direzione di visione, illuminazione e leggibilità nelle condizioni previste. Colore e contrasto del rendering sono riferimenti visivi, non prestazioni ottiche misurate.
03 / Possibili impieghi
Interfacce con display a caratteri
La disposizione di 20 × 4 caratteri offre un riferimento per organizzare testo e informazioni numeriche. Definire contenuti e condizioni di lettura, quindi confermare driver LCD, assegnazione dei contatti e configurazione ottica. Le fonti non attestano la presenza di PCB, controller o protocollo di comunicazione inclusi.
04 / Supporto al prodotto
Dal riferimento al tuo progetto.
Questa configurazione di riferimento include PCB o controller LCD?
Il modello fornito rappresenta vetro LCD con contatti ITO. Il disegno sorgente specifica una connessione zebra. Confermare separatamente PCB, driver LCD e gruppo connettore necessari per il progetto.
Lo spessore del modello corrisponde allo spessore specificato del LCD?
Il modello 3D è un riferimento visivo. Il disegno sorgente specifica uno spessore massimo del LCD di 2.90 mm. Utilizzare il disegno tecnico concordato per confermare stratificazione finale, accoppiamento e tolleranze.
