DISPLAY DA 4.3 POLLICI · INTERFACCIA RGB · SENZA TOUCH
800 × 480 4.3-inch
modulo LCD TFT
S-T430MBWS-01-W
Un display a colori compatto per interfacce OEM, con un collegamento RGB a 24 bit, un FPC a 40 contatti e uno spessore nominale del corpo del modulo di 2.90 mm.
Indica la quantità prevista, l’applicazione e le tempistiche per i campioni.
Verifica l’apertura del display, l’FPC disteso e l’interfaccia host prima di scegliere l’involucro o il connettore.
01 / A colpo d’occhio
Specifiche tecniche del prodotto.
Specifiche di base per una revisione iniziale del progetto.
Richiedi la revisione applicabile della scheda tecnica per verificare i limiti elettrici e la temperatura di esercizio prima del rilascio del progetto.
| Dimensioni del display | Diagonale di 4.3 pollici |
|---|---|
| Risoluzione | 800 × 480 pixel, RGB |
| Tipo di display | TFT LCD trasmissivo |
| Interfaccia | RGB parallela a 24 bit |
| Driver IC | ST7262E43 |
| Pannello touch | Non integrato |
| Corpo del modulo (larghezza × altezza × spessore) | 105.50 × 67.20 × 2.90 mm nominali |
| Area attiva (larghezza × altezza) | 95.040 × 53.856 mm |
| Apertura della cornice (larghezza × altezza) | 98.04 × 56.56 mm |
| FPC principale | 40 contatti · passo 0.50 mm |
| Alimentazione logica | 3.3 V tipici |
| Luminanza | 500 cd/m² tipici, con corrente di retroilluminazione di 40 mA |
02 / Compatibilità meccanica
Verifica come si integra.
Tre dimensioni da controllare prima della progettazione dell’alloggiamento.

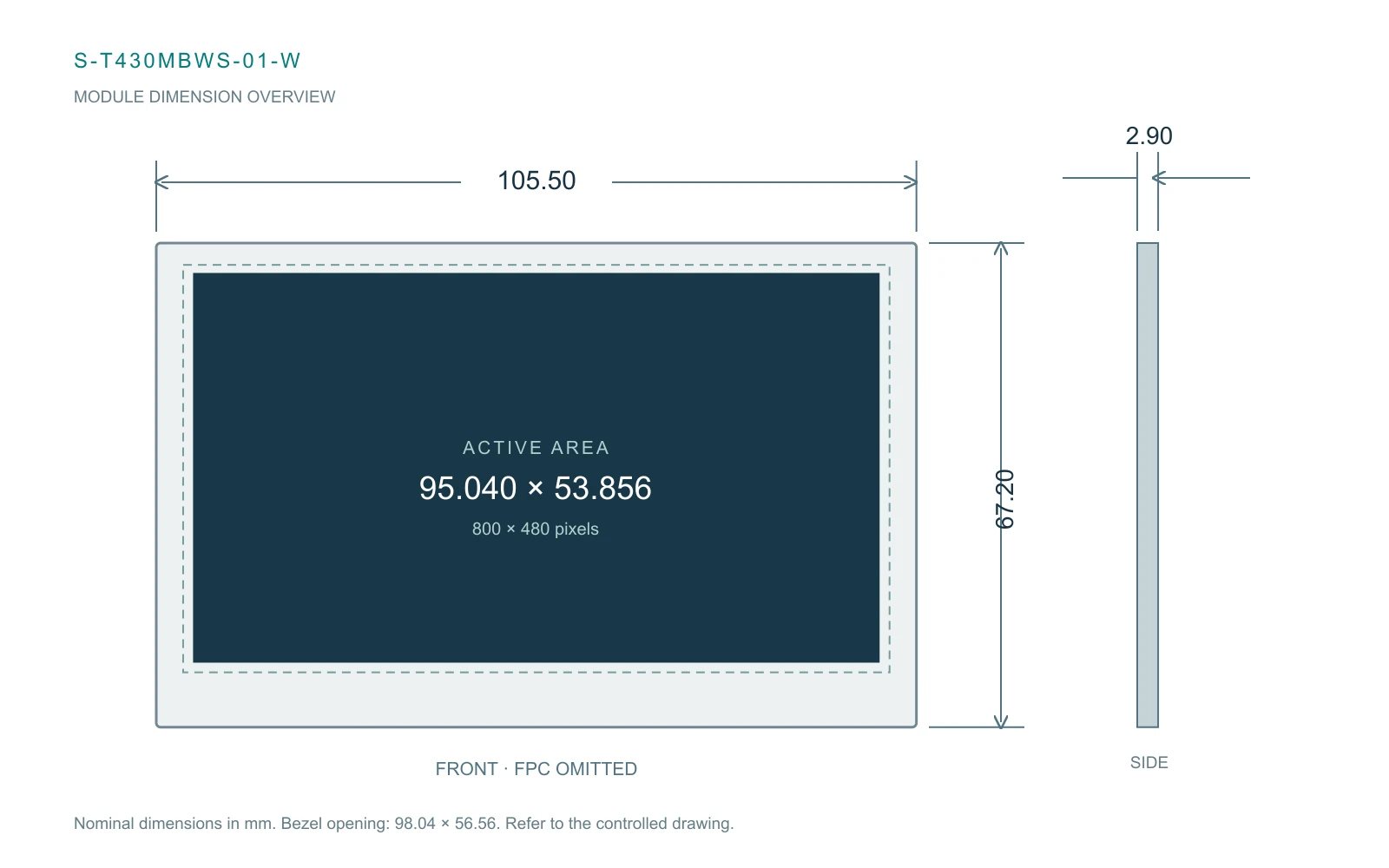

Ingombro del modulo
Prevedi spazio per il corpo di 105.50 × 67.20 mm e lo spessore nominale di 2.90 mm, oltre al percorso dei cavi e ai giochi di montaggio.
Area attiva e apertura
L’area attiva è di 95.040 × 53.856 mm. L’apertura della cornice di 98.04 × 56.56 mm indicata nel disegno è una misura distinta.
Percorso del FPC
Nel disegno con FPC disteso, il cavo principale si estende di 45.56 mm sotto il corpo. Conferma il percorso e le pieghe del cavo e l’orientamento del connettore.
03 / Verifiche di integrazione
Connettiti con fiducia.
Verifica la compatibilità di host, alimentazione e cavo prima di ordinare i campioni.
Controlla l’interfaccia del tuo host
Il modulo utilizza segnali RGB paralleli. Verifica il pixel clock, la sincronizzazione, il segnale display enable e le temporizzazioni rispetto alla scheda tecnica applicabile.
Pianifica i circuiti di alimentazione
L’alimentazione logica e l’alimentazione della retroilluminazione a LED hanno connessioni separate. Selezionare il driver di retroilluminazione utilizzando i limiti di tensione e corrente confermati.
Verifica la compatibilità del collegamento FPC
Verifica i 40 contatti, il passo di 0.50 mm, il lato dei contatti e lo spessore del cavo rispetto al disegno del connettore scelto.
Visualizza i gruppi di segnali del connettore Riferimento a 40 contatti
| Contatti | Gruppo di segnale |
|---|---|
| 1–2 | Retroilluminazione LED: VLED_K / VLED_A |
| 3–4 | GND / VDD |
| 5–28 | R0–R7, G0–G7, B0–B7 |
| 29–34 | GND, DCLK, DISP, HSYNC, VSYNC, DE |
| 35–40 | NC, GND, NC (YU), NC (XL), NC (YD), NC (YR) |
Il touch non è installato. Non considerare le posizioni touch contrassegnate NC come un’interfaccia touch presente sul modulo. Conferma la tabella completa dei pin prima del rilascio del PCB.
04 / Idee applicative
Una finestra compatta sulla tua attrezzatura.
Valuta questo display per un’interfaccia a colori se il tuo host supporta RGB e il tuo involucro può alloggiare il modulo.
Pannelli di controllo delle apparecchiature
Presenta gli stati della macchina, le impostazioni e i menu operativi.
Strumenti di misura
Visualizza le letture, le tendenze e le schermate di configurazione.
Interfacce utente integrate
Esplora un’interfaccia utente a colori compatta per un host che supporta RGB.
Gli impieghi suggeriti richiedono la convalida del sistema. La scheda host, l’involucro, il software e il pannello touch non sono inclusi.
05 / Supporto al prodotto
Prima di iniziare un progetto.
Risposte pratiche per i team acquisti e di ingegneria.
Questo modulo include un pannello touch?
No. S-T430MBWS-01-W è specificato senza pannello touch. Se la tua interfaccia richiede il touch, discuti separatamente i requisiti del vetro di copertura, della tecnologia touch e dell’assemblaggio.
Posso collegarlo direttamente a HDMI o USB?
Il modulo dispone di un’interfaccia RGB parallela a 24 bit. Una sorgente HDMI o USB richiede una scheda di interfaccia o una soluzione host adeguata, compatibile con le temporizzazioni e i requisiti elettrici del display.
L’anteprima 3D può sostituire un disegno di assemblaggio?
Il visualizzatore fornisce un riferimento dell’aspetto esterno basato sul disegno per una valutazione visiva. La finitura superficiale e la struttura posteriore sono semplificate. Utilizza il disegno meccanico confermato per il montaggio, le tolleranze e il percorso dei cavi.
Cosa devo inviare per un preventivo?
Indica S-T430MBWS-01-W, le quantità per campionatura e produzione, l’applicazione, l’interfaccia host e le tempistiche previste. Chiedi al nostro team di confermare le specifiche attuali, la disponibilità, il quantitativo minimo d’ordine e i tempi di consegna per il tuo progetto.
