Perché un LCD appare scuro attraverso gli occhiali da sole polarizzati

Indossando occhiali da sole polarizzati, un LCD normalmente leggibile può apparire scuro o quasi nero. Ruotando gli occhiali, l’immagine può tornare visibile. Questo cambiamento indica un’interazione tra la luce del display e le lenti; aumentare la retroilluminazione può lasciare irrisolta la causa del problema.

Chi progetta apparecchiature per esterni dovrebbe considerare questo aspetto prima di definire l’involucro e l’orientamento del display. Uno strumento portatile si può ruotare. Uno schermo integrato in una macchina, di solito, no; l’operatore non dovrebbe dover cercare una particolare inclinazione della testa per leggerlo.

Perché l’immagine scompare

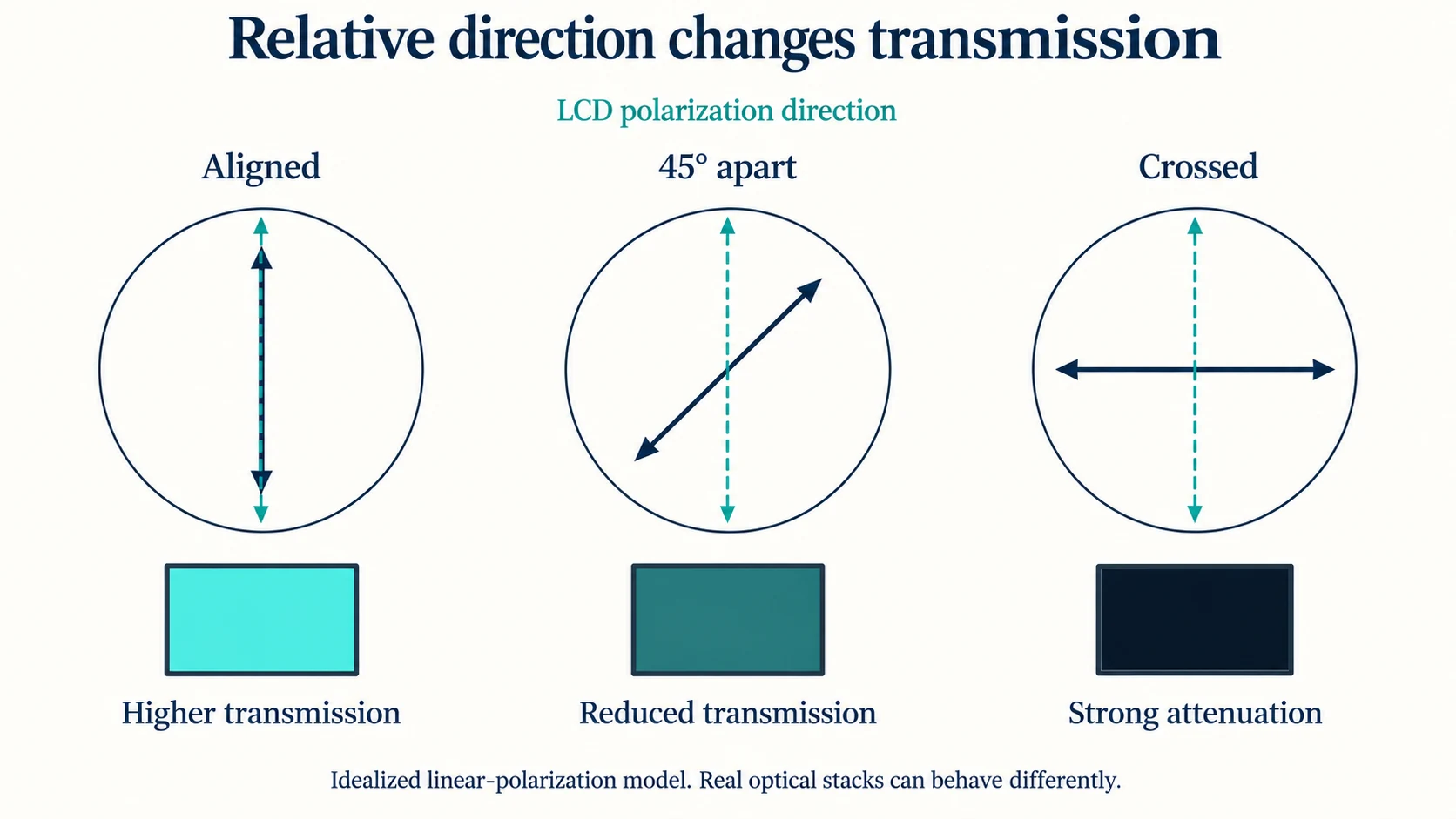

Gli LCD convenzionali usano polarizzatori per formare l’immagine. Quando la luce che raggiunge gli occhiali presenta una forte componente polarizzata linearmente, la lente ne trasmette quantità diverse a seconda dell’orientamento del proprio asse di trasmissione rispetto a quella componente. Quando gli assi sono quasi incrociati, può passare pochissima luce. I polarizzatori reali presentano perdite e lasciano passare una parte della luce anche in condizioni di blocco: un aspetto «nero» non implica quindi necessariamente una trasmissione nulla. Edmund Optics descrive questa relazione e i limiti del modello idealizzato.

Conta l’insieme completo del display. Gli strati ottici davanti all’LCD possono modificare lo stato di polarizzazione della luce che raggiunge l’occhio. Due moduli con specifiche di luminosità simili non devono quindi necessariamente comportarsi allo stesso modo attraverso gli stessi occhiali.

Questo spiega anche perché modificare un’impostazione software non è sufficiente. Ruotare la grafica dell’interfaccia lascia gli strati ottici fisicamente al loro posto. Ruotare il modulo cambia invece il loro orientamento rispetto agli occhiali; spostare lateralmente il punto di osservazione modifica un’altra variabile ancora.

Cosa indicano luminosità e IPS

Una retroilluminazione più intensa immette più luce nel sistema, ma non ruota gli assi di polarizzazione. Può rendere più luminosa l’immagine residua lasciando comunque una posizione in cui questa risulta troppo scura. Individuate la causa prima di investire in una retroilluminazione più potente. Il nostro articolo sulla leggibilità degli LCD alla luce solare affronta i compromessi più generali tra luminosità e riflessi.

La tecnologia IPS influisce sul comportamento ai diversi angoli di visione, ma la sola sigla non specifica la compatibilità con gli occhiali polarizzati. Le specifiche del modello LG 55XE3P-B elencano separatamente un pannello IPS/M+, una luminosità tipica di 3.500 nit, l’uso in verticale e in orizzontale e una lamina a quarto d’onda. Sono caratteristiche di quel prodotto, non una garanzia valida per ogni modulo IPS.

Una lamina a quarto d’onda è una delle possibili soluzioni ottiche. Con un ritardo di fase e un allineamento adatti, può convertire la polarizzazione lineare in circolare, riducendo la variazione di luminosità mentre si ruota una lente a polarizzazione lineare. L’efficacia dipende dalla lunghezza d’onda, dall’angolo di incidenza e dal progetto ottico scelto. Aggiungere una pellicola non specificata non dimostra la compatibilità. Edmund Optics spiega la scelta delle lamine ritardatrici e la conversione della polarizzazione.

Anche l’incollaggio ottico richiede una valutazione distinta. I suoi vantaggi rispetto ai riflessi e alle prestazioni meccaniche, discussi nel nostro confronto tra incollaggio ottico e intercapedine d’aria, non determinano la polarizzazione in uscita dal display assemblato. Anche un campione con incollaggio ottico deve essere verificato con gli occhiali.

Alcuni produttori dichiarano esplicitamente questo requisito: Raymarine descrive i propri display per strumenti Alpha come compatibili con gli occhiali da sole polarizzati, oltre a evidenziarne gli ampi angoli di visione. Cercate una dichiarazione esplicita riferita alla configurazione pertinente e verificatela nelle condizioni d’uso del vostro prodotto.

Individuare le posizioni di visione sfavorevoli

Una prima verifica sul campione può essere semplice. Impostate un livello fisso di retroilluminazione e osservate senza occhiali campi bianchi, grigi e i contenuti dell’interfaccia reale. Poi tenete una lente di cui sia confermata la polarizzazione davanti allo stesso punto di osservazione. Mantenete fermi schermo e punto di vista mentre ruotate gli occhiali attorno alla linea di visione.

Eseguite una rotazione continua di 180° per trovare la posizione più scura, per esempio da −90° a +90° rispetto alla normale posizione di utilizzo. Questi angoli descrivono la rotazione degli occhiali, non l’asse ottico sconosciuto del pannello. Annotate anche le posizioni scure intermedie, invece di controllare soltanto alcuni angoli fissi.

Questa scansione esplorativa rivela la sensibilità; l’accettazione deve riguardare l’intervallo realmente necessario agli utenti. Ripetete la verifica in ogni orientamento fisico di montaggio previsto, quindi controllate le posizioni di osservazione e le inclinazioni della testa attese. Usate più campioni di occhiali identificati e rappresentativi dell’applicazione. Un risultato positivo con un paio di occhiali a un solo angolo lascia non verificate le altre condizioni.

Valutate insieme il pannello touch definitivo, il vetro di copertura e le pellicole ottiche permanenti. Rimuovete le pellicole temporanee di trasporto seguendo le istruzioni del fornitore. Con un’illuminazione rappresentativa, verificate che il testo più piccolo richiesto e le indicazioni di stato importanti rimangano distinguibili. Se scattate foto comparative, mantenete fissa l’esposizione: la regolazione automatica può nascondere quanto l’immagine si sia oscurata.

Questo è un metodo proposto per una verifica preliminare, non una norma di qualificazione. Concordate le attività richieste e l’intervallo di visione prima di confrontare i display candidati, poi ripetete le verifiche interessate quando cambia l’insieme ottico.

Cosa inserire nella richiesta di offerta

Indicate che gli operatori usano occhiali polarizzati, quindi fornite al produttore l’orientamento di montaggio, le posizioni di osservazione, i movimenti della testa previsti, la configurazione della copertura frontale e occhiali rappresentativi. Descrivete cosa deve rimanere leggibile, includendo le modalità di retroilluminazione e le condizioni ambientali pertinenti. Anche le indicazioni di Pacific Display per la progettazione di LCD personalizzati chiedono di dichiarare l’uso di occhiali polarizzati durante la definizione delle specifiche.

Per discutere un progetto con SuccessLCD, portate queste condizioni e le eventuali osservazioni riproducibili ottenute dai campioni. Il fornitore avrà così un problema ottico definito da valutare, e il vostro team una base concreta per accettare l’insieme finito.
